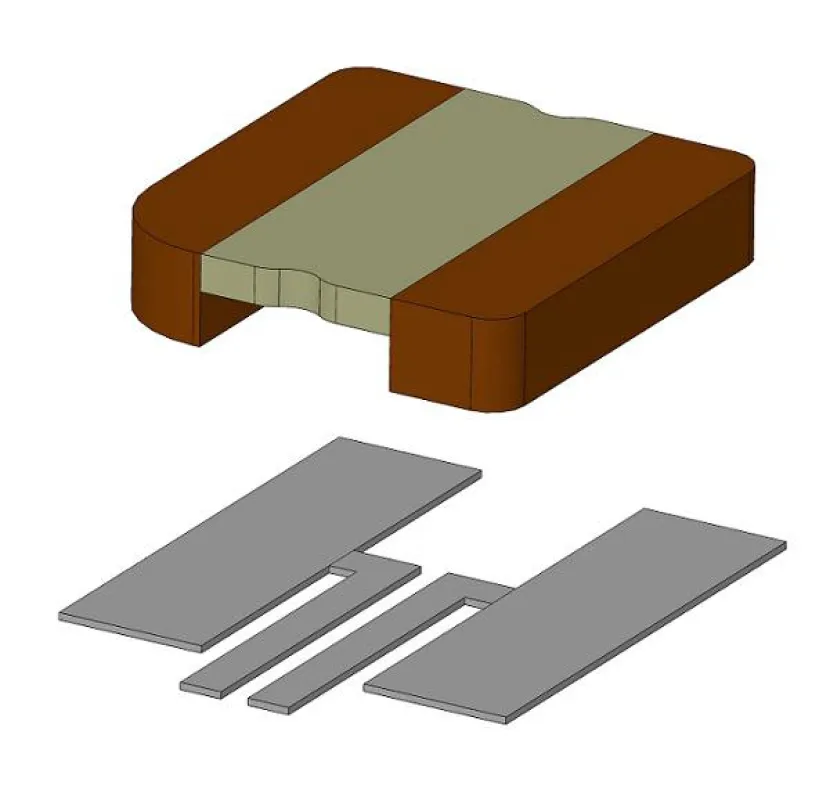

(openPR) Mit dem BVF hat die Isabellenhütte Heusler GmbH und Co. KG einen Präzisionswiderstand entwickelt, der nicht nur durch seine einzigartige Baugröße 1213 (3,1 mm x 3,3 mm), sondern auch durch eine extrem hohe Belastbarkeit und Präzision im Einsatz überzeugt. Gerade kleinere elektrisch betriebene Anwendungen profitieren von den Eigenschaften des Hochleistungsbauteils, das die Isabellenhütte nun ins Serienrepertoire aufgenommen hat.
Der BVF ist mit seiner geringen Baugröße derzeit einzigartig auf dem Markt. Der Temperaturkoeffizient des Präzisionswiderstands BVF liegt unter 70 ppm/K. Auch der Wärmewiderstand ist mit 10 K/W äußerst niedrig. Daraus resultiert die hohe Belastbarkeit des BVF von 3 Watt bei einer Temperatur von bis zu 145 °C an der Kontaktstelle. Durch den robusten Aufbau in der bewährten ISA-WELD® Technologie ist das Bauteil für einen Temperaturbereich von -65°C bis +175°C geeignet und liegt damit oberhalb der aktuell geforderten Grenzen für typische Automobilanwendungen.
Optimale Ergebnisse dank einzigartiger Verbundtechnologie
Die Anwendung des von der Isabellenhütte entwickelten ISA-WELD®-Verfahrens in Verbindung mit dem Werkstoff Noventin® ermöglicht größte Designflexibilität, woraus die geringe Baugröße und die Stufenform des BVF resultieren.
Die von der Isabellenhütte neuentwickelte Widerstandslegierung Noventin® sorgt dafür, dass der filigrane BVF zum einen mechanisch stabil ist und zum andern auch nach 2.000 Stunden im Einsatz noch genaue Messergebnisse mit nur leichten Abweichungen von unter 1,0 % bei einer Kotaktstellentemperatur von 145°C liefert. Das Widerstandsmaterial Noventin® zeichnet sich durch einen besonders niedrigen Temperaturkoeffizienten zwischen +20 °C und +60°C mit parabelförmigem Verlauf der R(T)-Kurve aus. Das Material verfügt über eine hohe Langzeitstabilität des elektrischen Widerstands, extrem niedriger Thermokraft gegen Kupfer und ist gut verarbeitbar. Die Materialeigenschaften erlaubten auch Freiräume bei der geometrischen Gestaltung des BVF. So wird ein Widerstandswert von 1 mOhm beziehungsweise 1,5 mOhm erreicht. Die Kombination aus der geringen Baugröße bei gleichzeitiger hoher Leistungsfähigkeit mit sehr guten Stabilitätswerten über den gesamten Temperaturbereich ist derzeit einzigartig auf dem internationalen Markt.
Große Bandbreite an Einsatzgebieten
Der BVF ist nach AEC-Q200 qualifiziert und kann in sämtlichen Automobilanwendungen verwendet werden. Die Isabellenhütte liefert den BVF beispielsweise für die Anwendung in Elektrofahrzeugen und E-Scootern, aber auch für Anwendungen in Klimaanlagen oder Waschmaschinen. Grundsätzlich kann der BVF in sämtlichen Anwendungen zum Einsatz kommen, die mit bürstenlosen Gleichstrommotoren betrieben werden. Der BVF-Shunt sitzt in einem Modul, das einen solchen BLDC-Motor ansteuert. Der Shunt ist in Leistungsmodulen verbaut, die eben diese Motoren ansteuern. Dabei steht mehr und mehr auch die Energieeffizienz der Geräte im Vordergrund. Eine Klimaanlage kann beispielsweise genauer angesteuert werden und schon bei geringer Leistungsaufnahme für entsprechende Kühlung sorgen. Das erforderliche Drehmoment einer Waschmaschine kann während des langsamen Waschvorgangs der Beladung entsprechend dynamisch angepasst werden.
