(openPR) Das neuste Produkt aus den Werkshallen der
PRIMACON ist die PFM 4024 5-D. Diese Maschine
besticht durch sein modulares Konzept, das eine ideale
Anpassung an die angestrebte Aufgabe erlaubt. Trotzdem
deckt sie in jeder Konfiguration ein weites
Anwendungsgebiet ab. Die PFM 4024 5-D zeichnet sich
durch sehr hohe Steifigkeit und Schwingungsarmut, hohe
Dynamik und geringe bewegte Massen aus. Sie eignet
sich für die simultane 5-Seiten-Bearbeitung.
Das Werkzeug führt die Vertikal- und Querbewegung aus,
das Werkstück die Längs- und Rotationsbewegungen. Das
moderne Maschinen- und Steuerungskonzept sticht durch
sein kompaktes Design bei sehr guter Zugänglichkeit
hervor.
Der Grundaufbau der Basismaschine ähnelt einer
Tischfräsmaschine. Die Maschine besteht aus dem
Untergestell, dass das Fräsmodul und die verschiedenen
Peripheriemodule trägt. Das Untergestell ist als
Schweißkonstruktion ausgeführt und trägt sämtliche Module.
Maschinenbett und Fahrständer werden in Verbundweise
Stahl/Beton (HydropolÒ) ausgeführt (Steifigkeit von Stahl,
Dämpfung von Beton). Für den Antrieb werden vorgespannte
Kugelgewindetriebe verwendet. Alle Achsen sind mit direkten
Messsystemen ausgestattet. Nur so kann eine hohe Mess-
und Positioniergenauigkeit erreicht werden. Maschinenbett
und Motoren sind wassergekühlt. Die Schmierung aller
tribologischen Elemente ist auf Lebensdauer ausgelegt.
Steckerelektrode

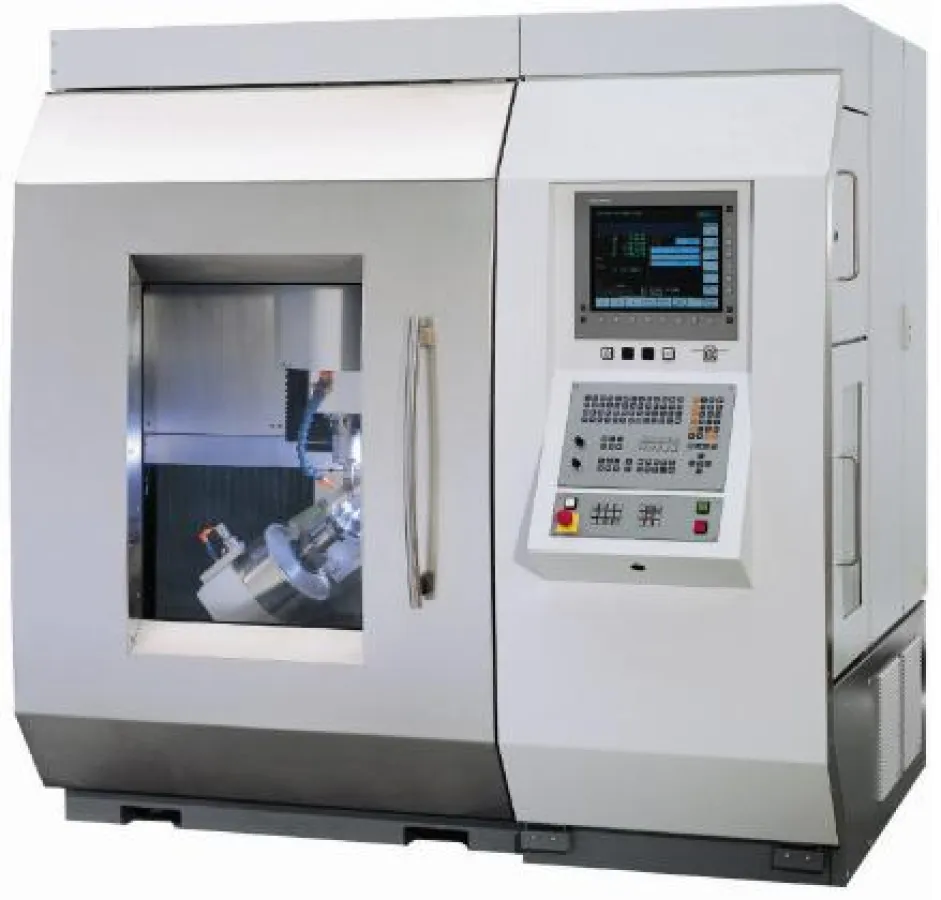

Maschinengestell PFM 4024 5-D
Als Maschinensteuerung wird die iTNC 530 von Heidenhain in ihrer
leistungsstarken Variante verwendet. Bildschirm, Tastatur und
Maschinenbedienfeld sind ergonomisch günstig neben der
Schiebetüre angeordnet. Peripheriegeräte werden bevorzugt über
Profi Bus angesteuert.
Die Frässpindel ist je nach Anwendungsfall zu wählen. Alle lieferbaren
Spindeln sind für orientiertes Ein- und Auswechseln und die
Verwendung von 3D-Tastern geeignet. Je nach verwendeter Spindel
stehen Werkzeugwechsler mit 80 (HSK 25, HSK 32) oder 60
Werkzeugplätzen (HSK 40) zur Auswahl. Alle Funktionen sind
sensorisch überwacht und hauptzeitparalleles Rüsten ist möglich. Die
Werkzeugplätze sind in 2 übereinander liegenden Kettenmagazinen
angeordnet. Der Werkzeuggreifer ist als pneumatischer Doppelgreifer
ausgeführt, der über 3 elektromotorische Positionierachsen geführt
wird. Der automatische Werkstückwechsler, der je nach
Werkstückgröße und Aufnahmesystem, 6 bis 24 Werkstücke
automatisch ein- und auswechseln kann, wird als Option zur PFM
4024 5-D angeboten. Der Einfachgreifer ist pneumatisch betätigt und
wird über elektromotorische Positionierachsen bewegt. Es ist aber
auch möglich zentrale Werkstückroboter anzubinden.
Heidenhain iTNC 530
