Inkrementelle Trigger Funktion

(openPR) Erweiterte Trigger Funktion für digitale Piezoverstärker
---------------------------------------------------------------------

Die digitalen Piezocontroller d-Drive und d-Drivepro von piezosystem jena verfügen über flexible Ansteuermöglichkeiten von kundenspezifischen Systemen wie Kameras, Beleuchtungseinrichtungen, optischen Shuttern oder externen Messsystemen.
Ab sofort können diese digitalen Piezocontroller mit einer Triggerfunktion erweitert werden.

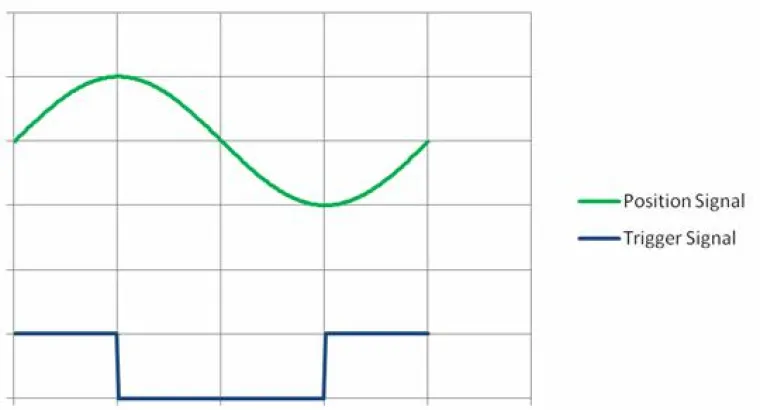

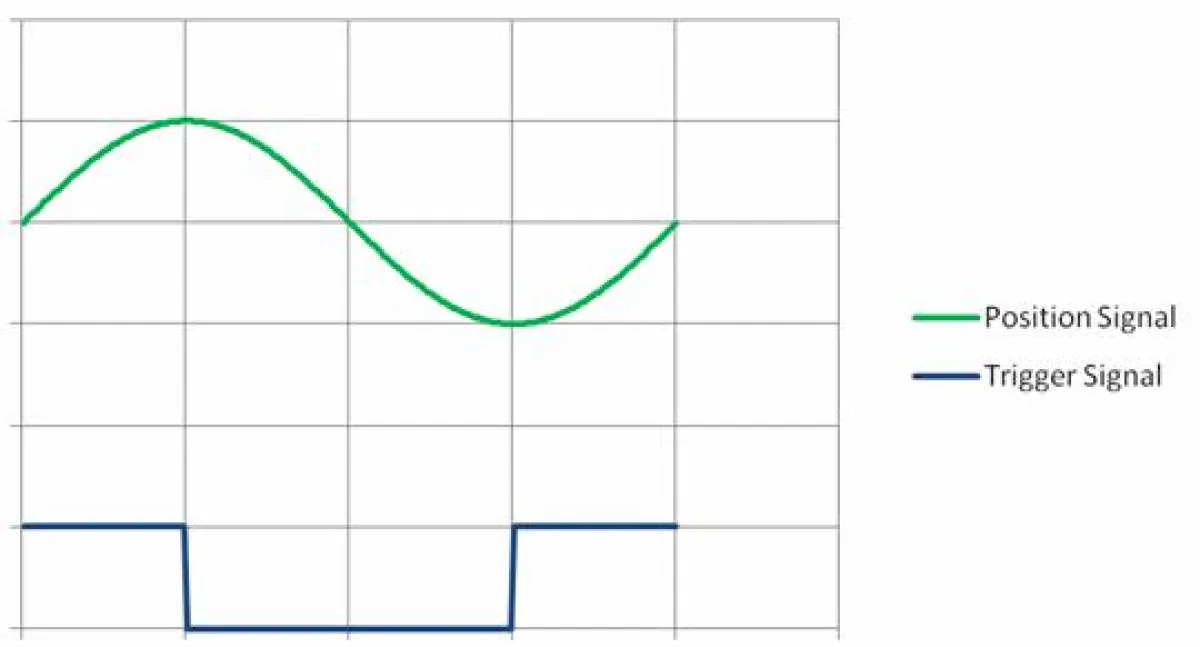

Der integrierte Generator erlaubt die Ausgabe von positionsabhängigen Triggersignalen auf:

• Steigender Flanke
• Fallender Flanke oder auf
• Beiden Flanken der Bewegung.

Zusätzlich wurde ein Modus implementiert, der pro Bewegungsperiode nur einen Trigger ausgibt.
Dieser Triggerpunkt kann automatisch von Periode zu Periode um einen frei wählbaren, definierten Betrag verschoben werden. Damit lassen sich z.B. in Verbindung mit einer Kamera bzw. einer steuerbaren Lichtquelle Zeitlupeneffekte (Stroboskopeffekt) realisieren.

Anwendungsbeispiel
--------------------------

Mit dem Mikroskop-Positionierer MIPOS 500 müssen in Zeitintervallen von 10 ms Objekte aufgenommen werden.
Es sind 500 Aufnahmen gefordert. Die gesamte Aufnahmezeit beträgt 5 s (500 x 10 ms).
Damit beträgt die Schrittweite der MIPOS 100 nm (50 µm / 500 Schritte).
Der Trigger kann so programmiert werden, dass der Piezoverstärker nach jeweils 100 nm ein Trigger Signal ausgibt. Dieses erzeugt das Auslösesignal für die Kamera.
