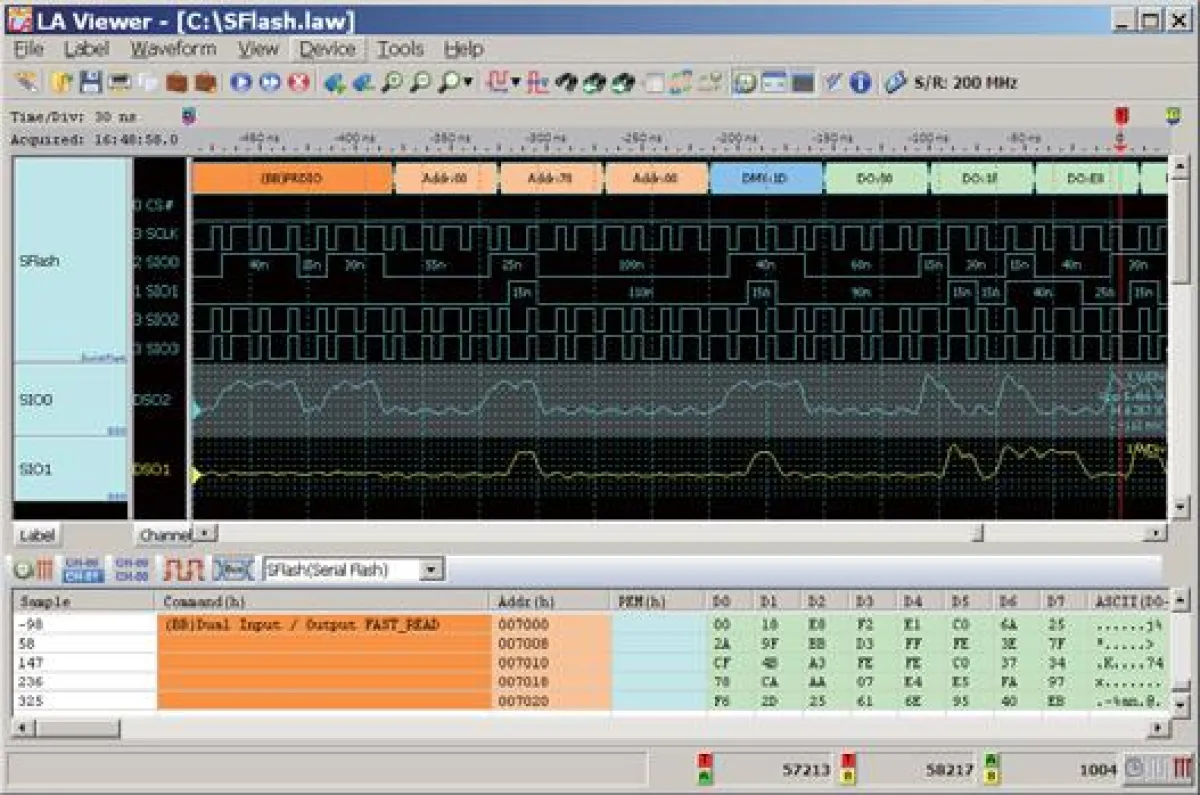

(openPR) Der neue TL2236B+ ist ein leistungsfähiger PC-basierender Logikanalysator mit 36 Kanälen, 4GHz Timing-Analyse, 200 MHz State-Analysis und zusätzlichen Trigger Modi für SD3.0, eMMC4.5 und Serial Flash. Der TL2236B+ ist mit einem USB2.0 Port (1.1 kompatibel) ausgestattet und kann an jeden Desktop oder Laptop unter Windows XP, Vista, Win7+8 (32/64-Bit) betrieben werden. Die Stromversorgung erfolgt ebenfalls über den USB-Port und macht den TL2236B+ interessant für viele Anwendungen im Service-Bereich sowie im Entwicklungs- oder Hochschul-Labor, wo unter Umständen zeitlich verschoben an verschiedenen Computern Analyseaufgaben anfallen. Eine weitere interessante Funktion des TL2236B+ ist die Möglichkeit, in Verbindung mit den Speicheroszilloskopen von Acute, Agilent, GWInstek, LeCroy und Tektronix, sogenannte Mixed-Signal-Tester (MSO) aufzubauen, siehe dargestelltes MSO-Beispiel Serial Flash Trigger. Beim TL2236B+ wurden die standardmäßigen Trigger Modi CAN, I²C, I²S, LPC, SPI, SVI2, SVID, UART etc. um SD3.0, eMMC4.5 und Serial Flash erweitert. Der in den mehr als 60 Protokollinterpretern enthaltene NAND Flash Protokollinterpreter wird in Kürze beim TL2236B+ auch als Trigger Modus integriert und steht für dieses Modell dann als kostenfreies Upgrade zur Verfügung.
Die im Lieferumfang enthaltene LA-Software unterstützt Windows XP/VISTA/Win7+8 (32/64-Bit) und kann auf beliebigen Rechnern vorinstalliert werden. Dies ermöglicht problemlos den flexiblen Wechsel von Arbeitsplatz zu Arbeitsplatz oder von Außendienst zu Büro. Die TravelLogic Logikanalysatoren besitzen ein interessantes Preis/Leistungsverhältnis und werden als Komplettsysteme inklusive Software, Prüfkabel und Tragetasche geliefert.
Weitergehende technische Informationen inkl. DEMO-Software und einem ausführlichen Datenblatt sind online unter http://www.hacker-messtechnik.de erhältlich.
Presseinformation
PC-Logikanalysator mit zusätzlichen Trigger Modi für SD3.0, eMMC4.5 und Serial Flash
Diese Pressemeldung wurde auf openPR veröffentlicht.
Verantwortlich für diese Pressemeldung:HACKER-DatenTechnik
Inh. Friedel Hacker (Dipl.-Ing.)
Leibnizstrasse 3
53498 Bad Breisig
Tel.: 02633200360
Fax: 02633200361
E-mail:
WEB: http://www.hacker-messtechnik.de
Inh. Friedel Hacker (Dipl.-Ing.)
Leibnizstrasse 3
53498 Bad Breisig
Tel.: 02633200360
Fax: 02633200361
E-mail:
WEB: http://www.hacker-messtechnik.de
Über das Unternehmen
Dank der intensiven Zusammenarbeit mit innovativen Unternehmen aus der Messtechnik und industriellen Computertechnik wie Acute, Amplicon, Controlord, Magma und Picotest können wir ein breites Spektrum an außergewöhnlichen Komponenten und Systemen für die PC & PXI-Messtechnik, an universellen Datenloggern, an Messgeräten und an PCI/PCIe-Erweiterungsboxen anbieten.
Pressebericht „PC-Logikanalysator mit zusätzlichen Trigger Modi für SD3.0, eMMC4.5 und Serial Flash“ bearbeiten oder mit dem "Super-PR-Sparpaket" stark hervorheben, zielgerichtet an Journalisten & Top50 Online-Portale verbreiten:
Disclaimer: Für den obigen Pressetext inkl. etwaiger Bilder/ Videos ist ausschließlich der im Text angegebene Kontakt verantwortlich. Der Webseitenanbieter distanziert sich ausdrücklich von den Inhalten Dritter und macht sich diese nicht zu eigen. Wenn Sie die obigen Informationen redaktionell nutzen möchten, so wenden Sie sich bitte an den obigen Pressekontakt. Bei einer Veröffentlichung bitten wir um ein Belegexemplar oder Quellenennung der URL.
