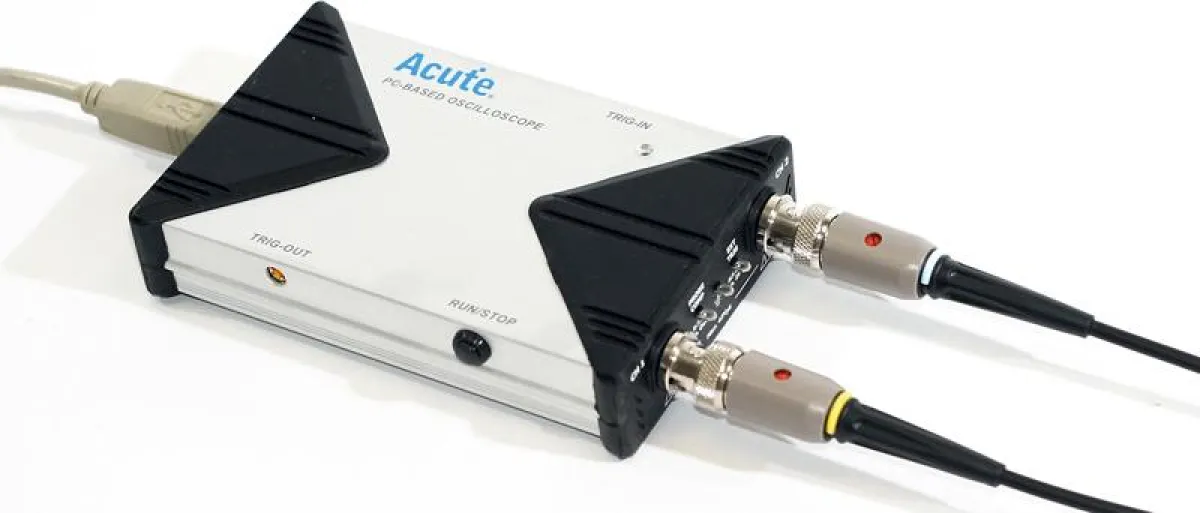

(openPR) Die neue PC-Oszilloskop-Serie "TravelScope" von ACUTE Technology erreicht im 1-Kanalmodus ein Real-Time Sampling von 1GS/s und 500MS/s im 2-Kanalmodus. Die vertikale Bandbreite beträgt 200MHz (einkanalig) und 100MHz/Kanal (zweikanalig) bei einer vertikalen Auflösung von 8-Bit. Das TravelLogic Scopes sind für einen Überspannungsbereich von 100V (DC+AC Peak) ausgelegt und besitzen einen Offset-Range von ±1.5V bis ±150V. Die umschaltbaren 250MHz-Tastköpfe (x1/x10) sind im Lieferumfang enthalten. Als Trigger-Modi stehen Rising, Falling, Alternate, Either, Single, Delay, Edge, Width und Video/TV-Trigger zur Verfügung die sowohl automatisch, manuell oder "single", mit einer zusätzlichen RUN/STOP-Taste an der DSO-Box, ausgelöst werden können. Der massive Pufferspeicher von 64 MegaSamples pro Kanal (TS2212A) ermöglicht die Signalerfassung über eine lange Zeitbasis.
Uneingeschränkt mobil einsetzbar:
Im Gegensatz zu anderen PC-Oszilloskopen dieser Leistungsklasse benötigen die TravelScopes dank Stromversorgung über den USB-Port kein externes Netzteil und können deshalb mit Laptops und Notebooks uneingeschränkt mobil eingesetzt werden.
Bis 6 Kanäle kaskadierbar:
Über das integrierte Stack-Kabel können zwei oder drei TravelScopes hardwaremäßig miteinander verbunden werden und stellen dann entweder 2/4-Eingänge mit 1GS/s oder 4/6-Eingänge mit 500MS/s Real-Time Sampling zur Verfügung. Der Jitter beträgt +/-8ns zwischen den Master und Slave-Channels.
Mathematik-Funktionen inkl. FFT-Signalanalyse:
Neben einer Vielzahl von Messmethoden stehen mathematische Berechnungen inklusive umfangreicher FFT-Analysemethoden zur Verfügung (Rectangular, Blackman, Hann, Hamming, Harris, Triangular, Cosine, Lanczos, Gaussian - Vertical Scale: dBm RMS, dbV RMS, Linear RMS). Das TravelScope kann über die Funktion "Internet Monitoring" (TCP/IP) auch als WLAN basierendes DSO kommunizieren. Als Export-Formate sind WORD, EXCEL, CSV, TEXT, HTML, Clipboard, Hardcopy und Preview implementiert.
I/O-Port + Funktionsgenerator:
Ein I/O-Port 3.3V TTL mit >8ns Trigger-Pulse sowie ein Datenlogger-Modus und ein integrierter 2-kanaliger Funktionsgenerator mit Modulation-, Sweep- und Burst-Funktion bieten vielfältige Einsatzmöglichkeiten.
MSO - Mixed-Signal-Oszilloskop:
In Verbindung mit den 4GHz Logikanalysatoren TravelLogic TL2X36 ist ein leistungsfähiges Mixed-Signal-Oszilloskop realisierbar. Für beide Instrumente steht ein LabVIEW-Treiber zur Verfügung.
Betriebssysteme, Programmiersprachen und LabVIEW-VI:
Die im Lieferumfang enthaltene PCScope-Software unterstützt Windows 2000, XP, Vista (32/64-Bit) und Windows7 (32/64-Bit). Für die Entwicklung eigener Anwendungen stehen ein VB- und ein VC-Treiber zur Verfügung. Optional ist für die TravelScope-Serie auch ein LabVIEW-Treiber verfügbar, der ab der Version 8 aufwärts alle LabVIEW-Versionen unterstützt.
Technische Details und Preise:
Die TravelScopes sind je nach interner Speichergröße als TravelScope TS2202A mit 2 x 10KS für 795 EUR + MwSt und als TravelScope TS2212A mit 2 x 64MS für 1095 EUR + MwSt. erhältlich. Die TravelScopes bieten damit, bezogen auf ihre ungewöhnlich umfangreiche Feature-Liste und das USB-Self-powered Design, ein sehr interessantes Preis-/Leistungsverhältnis. Weitergehende Details inklusive aussagefähiger Beispiel-Videos stehen im Internet online zur Verfügung.
Autor: Friedel Hacker (Dipl.-Ing.)
