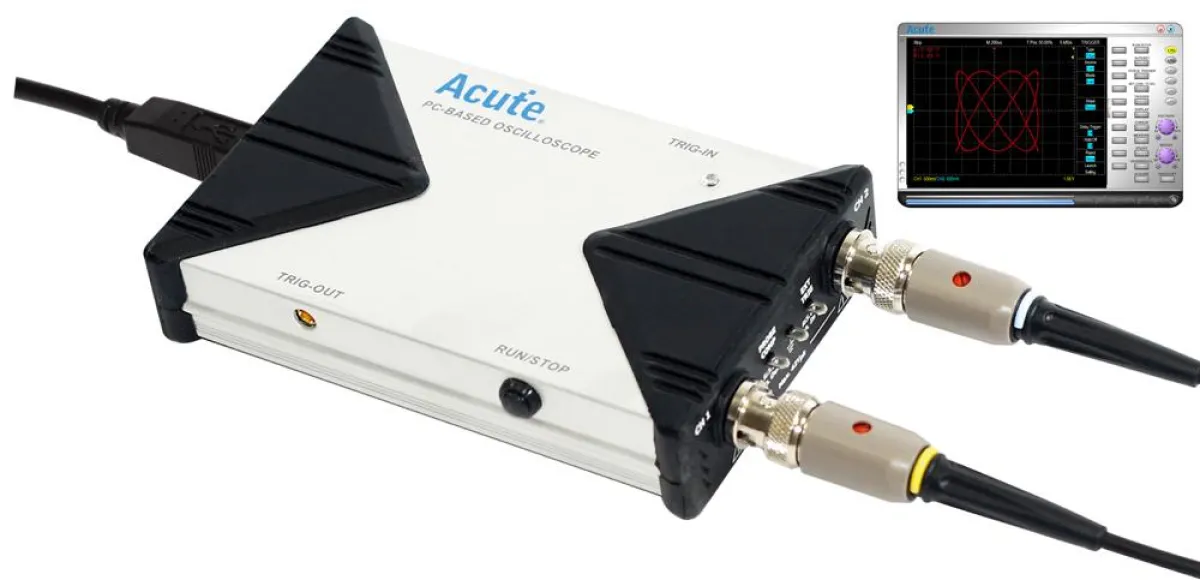

(openPR) Die neuen PC-Oszilloskope der TravelScope-Serie sind jetzt auch als „Education-Edition“ zu einem günstigen Preis für die Anwendung in technischen Ausbildungsbereichen an Schulen und Hochschulen erhältlich.
Die beiden TravelScope Education Modelle TS-2202E und TS-2212E verfügen, bis auf die Advanced-Trigger 2, die Bus-Trigger und die Online-Firmware-Upgrademöglichkeit, über die gleichen Features und Messwertspeicher wie das High-End Modell TS-2212A. Das TS-2202E ist mit einem Messwertspeicher von 2 x 10kPoints und das TS-2212E mit einem Messwertspeicher von 2 x 64MPoints ausgestattet. Als Trigger-Bedingungen stehen Rising, Falling, Alternate, Either sowie Edge, Pulse Width und Video/TV (NTSC, PAL, SECAM, Field, Scan Line) zur Verfügung.
Auch die Education-Modelle TS-2202E und TS-2212E erreichen im 1-Kanalmodus ein Real-Time Sampling von 1GS/s und im 2-Kanalmodus mit 500MS/s. Die vertikale Bandbreite beträgt 200MHz (einkanalig) und 100MHz/Kanal (zweikanalig) bei einer vertikalen Auflösung von 8-Bit. Die TravelLogic Oszilloskope sind für einen Überspannungsbereich von 100V (DC+AC Peak) ausgelegt und besitzen einen Offset-Range von ±1.5V bis ±150V. Die umschaltbaren 250MHz-Tastköpfe (x1/x10) sind im Lieferumfang enthalten.
Dank ihres Low-Power Designs benötigen die TravelScopes kein externes Netzteil. Die Stromversorgung erfolgt direkt über den USB-Port, d.h. die TravelScopes können auch mit Laptops und Notebooks uneingeschränkt mobil eingesetzt werden.
Ein interessanter Aspekt ist auch die Kaskadierbarkeit der TravelScopes. Standardmäßig können drei Travelscopes über das inkludierte Stack-Kabel miteinander zu einem Speicheroszilloskop mit 4 oder 6 Kanälen verbunden werden. Optional besteht aber auch die Möglichkeit mit maximal sechs TravelScopes ein Speicheroszilloskop mit 12 Kanälen zu realisieren. Bei der Verwendung des TS-2212E verfügt diese Lösung dann über einen Messwertspeicher von 12 x 64MPoints.
Neben einer Vielzahl von Messmethoden stehen auch mathematische Berechnungen inklusive umfangreicher FFT-Analysemethoden zur Verfügung (Rectangular, Blackman, Hann, Hamming, Harris, Triangular, Cosine, Lanczos, Gaussian - Vertical Scale: dBm RMS, dbV RMS, Linear RMS).
Das TravelScope kann über die Funktion "Internet Monitoring" (TCP/IP) auch als WLAN basierendes DSO kommunizieren. Als Export-Formate sind WORD, EXCEL, CSV, TEXT, HTML, Clipboard, Hardcopy und Preview implementiert.
Ein I/O-Port 3.3V TTL mit >8ns Trigger-Pulse sowie ein Datenlogger-Modus und ein integrierter 2-kanaliger Funktionsgenerator mit Modulation-, Sweep- und Burst-Funktion bieten vielfältige Einsatzmöglichkeiten.
In Verbindung mit den 4GHz Logikanalysatoren TravelLogic TL2X36 ist ein leistungsfähiges Mixed-Signal-Oszilloskop realisierbar. Für beide Instrumente steht ein LabVIEW-Treiber zur Verfügung.
Die im Lieferumfang enthaltene PCScope-Software ist mit Windows 2000, XP, Vista (32/64-Bit), Windows7 (32/64-Bit) und Windows8 (32/64-Bit) kompatibel. Für die Entwicklung eigener Anwendungen stehen ein VB- und ein VC-Treiber zur Verfügung. Optional ist für die TravelScope-Serie auch ein LabVIEW-Treiber verfügbar, der ab der Version 8 aufwärts alle LabVIEW-Versionen unterstützt.
Der Lieferumfang aller TravelScope-Modelle ist komplett, d.h. USB-Kabel, Stack-Kabel, zwei umschaltbare 250MHz (x1/x10) Tastköpfe und die PC-Oszilloskopsoftware sind Bestandteil des Lieferumfangs. Für die Einbindung in eigene Anwendungen stehen entsprechende Treiber zur Verfügung, die in ihrer aktuellen Version direkt von der Downloadseite des Herstellers geladen werden können.
Unter http://www.pc-messtechnik.biz sind ein ausführliches Datenblatt, das komplette Handbuch und viele Anwendungs-Videos erhältlich.
Autor: Friedel Hacker (Dipl.-Ing.)
