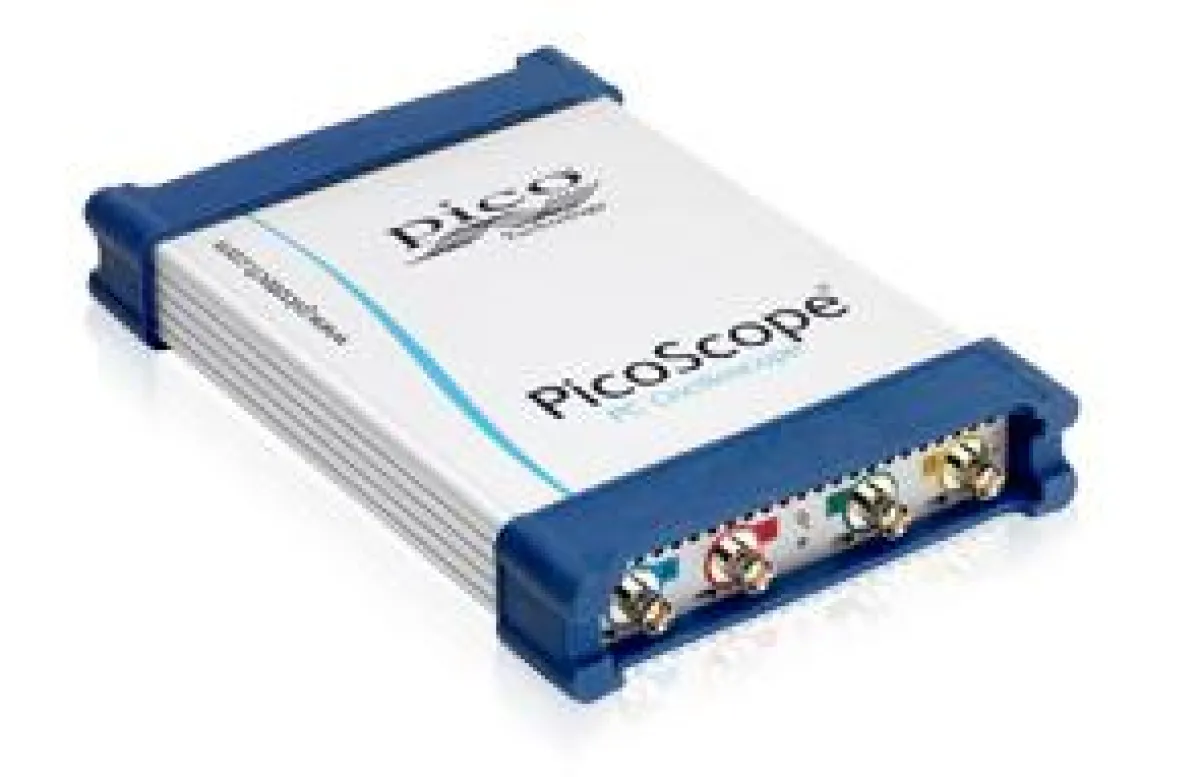

(openPR) Ein PicoScope beinhaltet mehr als nur ein Oszilloskop: Es ist gleichzeitig ein Spektrumanalysator und ein Datenaufzeichnungsgerät. Einige Modelle enthalten sogar einen integrierten Signalgenerator und einen Generator für anwenderdefinierte Wellenformen. Mit einem USB basierenden PC-Oszilloskop von Pico Technology steht ein komplettes Prüf- und Messlabor in einem kostengünstigen Komplettsystem zur Verfügung. Die PicoScopes bieten eine breite Auswahl an Bandbreiten und Abtastraten für nahezu jede Anwendung. Die verfügbaren Bandbreiten reichen von 20 MHz bis 12 GHz, die Abtastraten von 50 MS/S bis 5 GS/s.
Mit einer analogen Bandbreite von 350 MHz und einer Echtzeit-Abtastrate von 5 GS/s können z.B. die Oszilloskope der PicoScope 6000-Serie Einzelimpulse mit einer zeitlichen Auflösung von 200 ps anzeigen. Der ETS-Modus erhöht die Abtastrate noch weiter auf 100GS/s und ermöglicht die detaillierte Anzeige von wiederholten Impulsen mit minimaler Verzerrung. Das PicoScope 6403 ist mit einem sehr großen Pufferspeicher ausgestattet. Viele Oszilloskope bieten hohe Abtastraten, können diese jedoch ohne ausreichenden Speicher nicht über lange Zeitbasen hinweg aufrechterhalten. Der 1GS-Puffer des PicoScope 6403 ermöglicht es, Signale mit 5 GS/s bis 20 ms/div zu erfassen, was einer Gesamtdauer von 200 ms entspricht. Die Verwaltung dieser umfangreichen Daten erfordern entsprechende Darstellungswerkzeuge. PicoScope ermöglicht einen Zoomfaktor von 100 Millionen und bietet die Wahl zwischen zwei Zoom-Funktionen: Zoom-Übersicht und Zoom-Werkzeugleiste.
Zusätzlich zu den Standard-Triggern von Oszilloskopen verfügt die PicoScope 6000-Serie über eine Reihe von erweiterten Triggern zur optimalen Datenerfassung. Die anwenderdefinierten Tastkopfeinstellungen ermöglichen es, Korrekturen für die Verstärkung, Abschwächung, Offsets und Linearitätsabweichungen bei bestimmten Tastköpfen vorzunehmen, oder die Werte in andere Maßeinheiten umzuwandeln. Definitionen können zur späteren Wiederverwendung auf der Festplatte abgespeichert werden. Definitionen für die serienmäßig mit den PicoScope Oszilloskopen gelieferten Tastköpfe sind bereits im Lieferumfang enthalten.
Die PicoScope-Software ermöglicht den Einsatz der Oszilloskope von Pico Technology als Oszilloskop und als Spektrumanalysator. Die Software wird kostenlos mit den Oszilloskop- und Datenerfassungsprodukten von PicoTechnology geliefert, Aktualisierungen können ebenfalls kostenlos heruntergeladen werden. Die Software ist in zahlreichen Sprachen erhältlich. Weitere technische Details inklusive Anwendungsvideos stehen im Internet unter http://www.pc-messtechnik.biz zur Verfügung.
