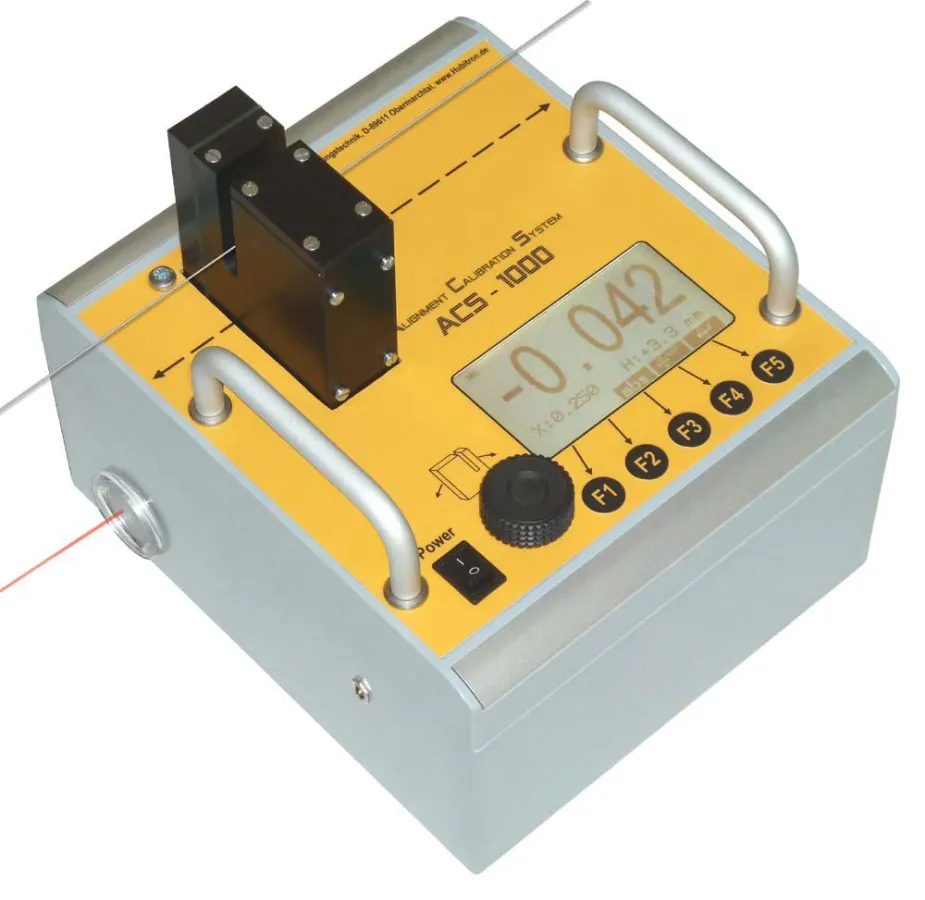

(openPR) Beim neuen ACS-1000 handelt es sich um ein tragbares Geradheitsmessgerät zur Ausrichtung von Maschinenführungen entlang eines gespannten Drahtes. Der Draht wird optisch abgetastet, die Abweichung am Display angezeigt und via Funk an die Fernbedienung ACS-1000 RC übertragen. Die Geradheitsmessung entlang eines gespannten Drahtes ist bei Großmaschinen sicherlich eine der exaktesten Messmethoden, da die Genauigkeit unabhängig von der Messlänge ist. Beim herkömmlichen System mit Messmikroskop ist eine Messung jedoch sehr zeitaufwendig und teilweise auch sehr umständlich, da der Bediener ständig die Werte am Mikroskop direkt ablesen muss. Oft kann eine exakte Messung gar nicht durchgeführt werden, da die gewünschte „Messhöhe“ ohne Hubsteiger nicht erreicht werden kann. Bei Lasermessgeräten sinkt die Genauigkeit oft exponentiell mit der Messlänge, da diese Geräte bei größerer Entfernung aufgrund des dicker werdenden Laserstrahls immer ungenauer werden. Das ACS-1000 sendet die Werte unmittelbar an die Fernbedienung. Die Abweichung des Drahtes wird im Display in tausendstel Millimeter angezeigt. Die Höhe des Drahtes (Durchhang) erscheint in zehntel Millimeter am Display. Beides wird zusätzlich grafisch dargestellt. Somit kann das Ausrichten der Maschine unten am Bett optimal ausgeführt werden. Bei herkömmlichen Systemen musste man nach der Vermessung zum Bett hinunter klettern, Schrauben nachziehen und im Anschluss wieder hochklettern um das Resultat am Messgerät zu kontrollieren. Oft wurde hierfür auch ein zweiter Mann eingesetzt. Die Stromversorgung des ACS-1000 und des ACS-1000 RC wird jeweils von einem Akku übernommen. Die entsprechenden Ladegeräte sind selbstverständlich im Lieferumfang enthalten.
Das ACS-1000 wird auf einer massiven Grundplatte aus Aluminium geliefert. Die Grundplatte ist mit 30 Gewinden M10 versehen, sodass Stellfüße individuell angebracht werden können und das Gerät mit einem Spannriemen fixiert werden kann. Runde Nuten in der Grundplatte erlauben das seitliche Ausrichten des ACS-1000. Optional wird das Gerät mit 3 massiven, schaltbaren Haltemagneten oder vier Stellfüßen geliefert. Alle Teile werden in einem stabilen Transportkoffer fixiert.
Das Hubitron ACS-1000 bietet folgende Vorteile:
- Die Ausrichtung des Drahtes muss nur ungefähr durchgeführt werden (evtl. Versätze von Startpunkt zu Endpunkt werden kompensiert)
- Das ACS-1000 zeichnet zusätzlich die aktuelle Position der zu vermessenden Achse auf (Laser für Entfernungsmessung ist im Gerät integriert)
- Durch die Funkfernbedienung kann die Messung in jeder beliebigen Höhe durchgeführt werden, da der Bediener die Abweichung nicht mehr am Gerät ablesen muss
- Bediener muss dem Messgerät nicht „hinterher laufen“, er kann die Messung von einer Position aus verfolgen
- Die Daten können von der Funkfernbedienung direkt an einen PC übertragen, gespeichert und ggf. für Kompensationsdateien und Messprotokolle verwendet werden
- Mit der PC-Software kann zusätzlich die Höhenabweichung der Y-Achse bestimmt werden
- Vermessung mit Draht, wodurch auch sehr lange Maschinen sehr genau vermessen werden können
