Selbstklettertechnik und Großdeckentische minimieren Kranzeiten

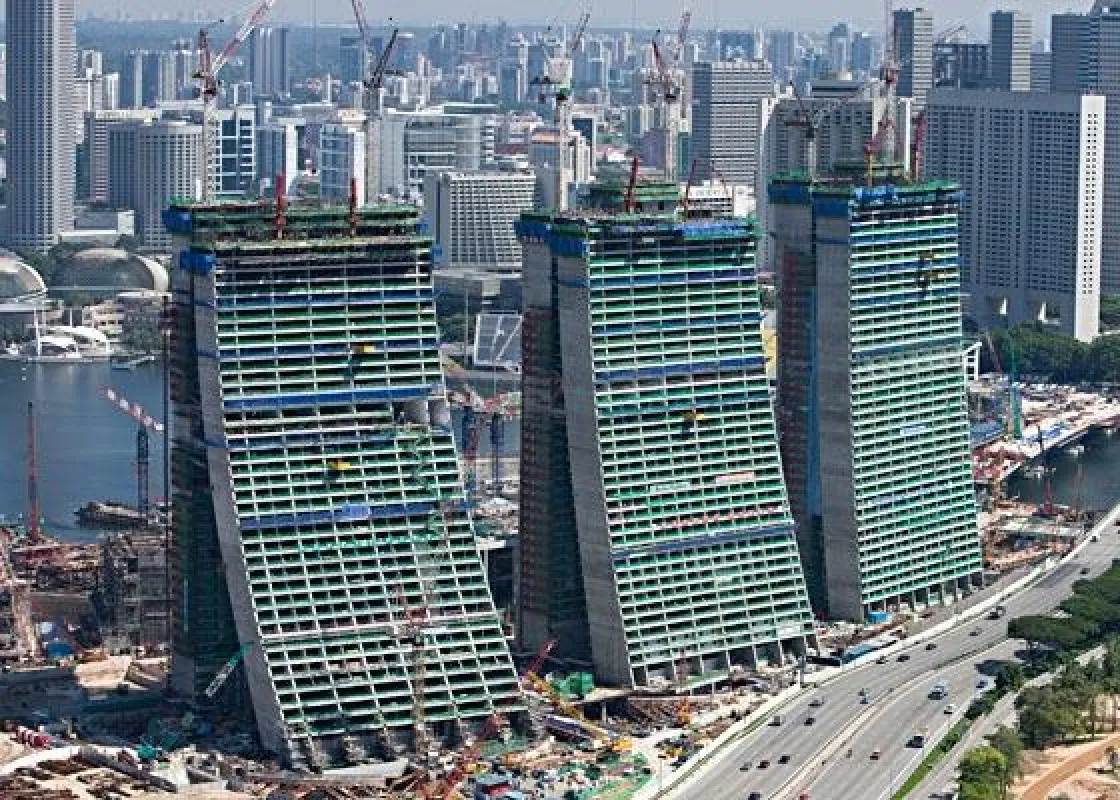

(openPR) Mai 2009 - Marina Bay Sands, Singapur - Der südostasiatische Stadtstaat Singapur – international bedeutender Finanzplatz und mit seinem Seehafen der größte und modernste Warenumschlagplatz der Welt – strebt nun auch eine touristische Spitzenposition an. Mit dem ehrgeizigen Projekt Marina Bay Sands™ verwirklicht der amerikanische Bauherr, die Las Vegas Sands Corporation, derzeit ein gigantisches Areal mit Kongresszentrum, Spielcasino, Theatern, Museum und einem beeindruckenden Hotelkomplex. Drei konkav geformte Hoteltürme mit jeweils 55 Etagen und einer als Dachgarten genutzten, die drei Türme verbindenden Plattform in knapp 200 Metern Höhe dominieren die Skyline. Ein internationales Team von PERI Spezialisten aus Singapur und Deutschland konzipierte für die koreanische Bauunternehmung SsangYong Engineering & Construction eine umfassende Schalungs- und Gerüstlösung. Vor allem die SKYTABLE Großdeckentische sowie die PERI ACS Selbstklettertechnik optimieren den Bauablauf mit reduzierten Kranzeiten.

Jeweils zwei asymmetrisch gegeneinander gekrümmte Schäfte wachsen wie Brückenpylone zu Einheiten zusammen. Sind die drei Hoteltürme in Höhe und Geschossanzahl noch identisch, unterscheiden sich die Formen der jeweiligen Gebäudeelemente hinsichtlich Basisbreite, Ausrundungsradius und Versatzmaß doch beträchtlich. Des Weiteren sind die einzelnen Geschosse auch in Längsrichtung zueinander versetzt.

PERI liefert aus dem weltweit breitesten Produktportfolio für Systemgeräte für die unterschiedlichsten Anforderungen die jeweils optimale Lösung. Hierbei bilden die variable VARIO GT 24 Träger-Wandschalung und die auf denselben Bauteilen basierende Säulenschalung eine bewährte und stabile Basis. Zusätzlich werden mit ST 100 Stapeltürmen vielseitige Traggerüste mit nur wenigen Systemteilen schnell und einfach montiert.

Nur vier Tage für ein komplettes Geschoss
Pro Turm stehen dem Baustellenteam nur zwei Krane zur Verfügung. So konzipierten die PERI Ingenieure zur Herstellung der Kernwände kranunabhängige, und für die Geschossdecken kransparende Schalungslösungen. Mithilfe der ACS Selbstklettertechnik und den großflächigen SKYTABLE Deckentischen kann die Baustelle ein komplettes Geschoss mit einer Regelgeschosshöhe von drei Metern in jeweils nur vier Tagen fertig stellen. Um dieses Ergebnis erreichen zu können, werden die Aufzugschächte drei Takte im Voraus geklettert. Für die durchschnittlich 25 Zentimeter starken Stahlbetondecken werden insgesamt 110 SKYTABLE Deckentische für jeweils zwei komplette Geschossebenen vorgehalten.

Große Deckentische – schnell und sicher umgesetzt
Mit bis zu 20 Meter langen und fünf Meter breiten SKYTABLE Großdeckentischen kann das Baustellenpersonal beinahe 100 Quadratmeter Deckenschalung in nur einem Kranhub schnell und sicher umsetzen. Mithilfe des speziell für dieses System entwickelten Umsetzgerätes und der Kraftumlenkung am Deckenrand wird der Tisch horizontal aus dem Gebäude gezogen, um gleich darauf in die nächste Schalposition gehoben werden zu können. Während des Umsetzvorgangs arbeitet das Bedienpersonal immer vom gesicherten Deckenrand aus und muss den Tisch nicht betreten.

Trotz der enormen Tischgrößen ist das SKYTABLE System äußerst flexibel. Mit den verwendeten PERI MULTIPROP Alu-Deckenstützen wird ein großer Absenkweg erzielt – bei den vorhandenen Deckenversprüngen von bis zu 20 Zentimetern und gleichzeitig 50 Zentimeter Brüstungshöhe ein enormer Vorteil. Zudem können die MULTIPROP Stützen mit MRK Rahmen zu Türmen verbunden werden. So lassen sich die SKYTABLE Tische auch für die Zwischengeschosshöhen von knapp neun Metern vielseitig einsetzen. Die PERI Ingenieure berücksichtigten bei ihrer Lösung von Anfang an die sich kontinuierlich verändernde Geometrie und setzen die SKYTABLE Fachwerkkonstruktion unverändert über die gesamte Gebäudehöhe ein. Die erforderlichen Modifikationen an den Tischen sind dadurch minimal und aufwändige Umbauarbeiten und damit eventuelle Fehlanwendungen werden weitestgehend vermieden. Für das PERI Engineering geradezu selbstverständlich sind die aufgrund von Aufdoppelungen für die diversen Deckenversprünge notwendigen, integrierten Kettenkanäle zur sicheren und schnellen Krananhängung.

Klettern ohne Kran
Das PERI ACS Selbstklettersystem ist das optimale Schalungsgerüst für die insgesamt zwölf voraus laufenden Aufzugschächte. Mithilfe des ACS (Automatic Climbing System) können die unterschiedlich großen Schächte mit Abmessungen zwischen 2,30 und 10,10 Metern in einem Rhythmus von vier Tagen kranunabhängig eingeschalt, ausgeschalt und geklettert werden. Insgesamt fünf sichere Arbeitsebenen klettern gleichzeitig in den nächsten Abschnitt: zwei Plattformen zum Schalen, Bewehren und Betonieren der Schachtwände sowie drei Nachlaufbühnen zum Vorspannen der nachfolgenden Geschossdecken. In Kombination mit dem CB Klettergerüst und der VARIO GT 24 Träger-Wandschalung optimiert PERI ACS so die Arbeitsabläufe auf der Baustelle.

Umfassende Dienstleistungen
Zur erfolgreichen Abwicklung einer Baustelle gehört aber weit mehr als die Bereitstellung des optimalen Schalungs- und Gerüstsystems. PERI Ingenieure entwickeln daher für jedes Projekt individuelle Lösungen für rationelle Arbeitsabläufe. Auch eine kontinuierliche Baubetreuung ist für PERI selbstverständlich. Bei Großprojekten wie diesem stehen dem Baustellenpersonal ständig speziell ausgebildete Servicetechniker von PERI vor Ort zur Verfügung. So ist sichergestellt, dass die PERI Systeme fachgerecht und effizient eingesetzt werden. Daneben hilft ein technischer und logistischer Support, alle Aufgaben nicht nur vor, sondern auch während der Bauzeit zu meistern.

Bauunternehmen: SsangYong Engineering & Construction, Korea
Projektbetreuung: PERI ASIA Pte. Ltd., Singapur und PERI GmbH, Deutschland

PERI Systeme im Einsatz
- ACS P Selbstklettersystem
- CB Klettersystem
- MULTIPROP Deckenstütze
- MULTIPROP System
- SKYTABLE Deckentisch
- ST 100 Stapelturm
- VARIO GT 24 Träger-Wandschalung
