Mitlaufende Spindelunterstützung für Linearachsen

(openPR) Eine mitlaufende Spindelunterstützung garantiert bei langen spindelgetriebenen Lineareinheiten über den gesamten Drehzahlbereich eine völlig neue Dimension der Laufruhe. Davon können sich die Besucher des RK-Messestands auf der diesjährigen Hannover Messe überzeugen.

RK Rose+Krieger bietet seine RK DuoLine-Linearachsen der Baugrößen 60/80/120/160 wahlweise in zahnriemen- oder spindelgetriebenen Ausführungen an. Dabei kommt es bei allen spindelgetriebenen Lineareinheiten ab einer bestimmten Spindellänge bei hohen Drehzahlen zum unerwünschten Aufschwingen der Spindel und damit auch zu einer Reduzierung der Lebensdauer der Einheit. Solche Linearachsen konnten daher bislang nur mit geringer Geschwindigkeit betrieben werden.

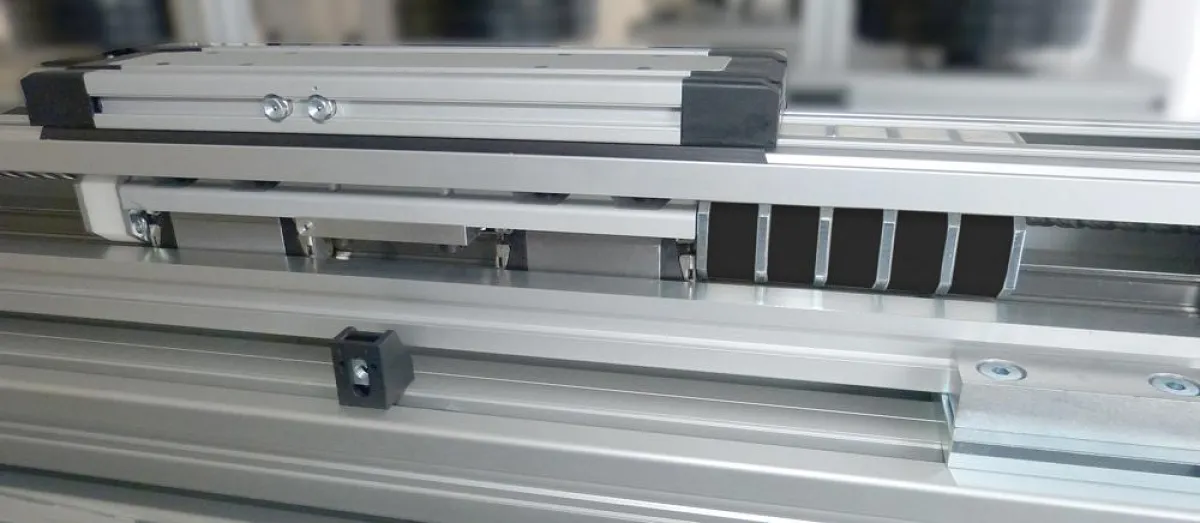

Eine Begrenzung der frei tragenden Spindellänge in Abhängigkeit von ihrem Durchmesser eliminiert jedoch diese Schwingungen. RK Rose+Krieger erreicht dies bei seinen jüngsten spindelgetriebenen Lineareinheiten der Baureihe RK Duoline S durch eine neuartige Eigenentwicklung: Eine mitlaufende Spindelunterstützung verkürzt die frei tragende Länge der Spindel. Auf diese Weise läuft die RK DuoLine S auch bei 2800 U/min wartungsfrei ohne störende Vibrationen im Dauerbetrieb und erreicht selbst bei Hublängen von fünf Metern eine maximale Geschwindigkeit von 2,4 m/s ohne Einbußen der Lebensdauer. Bei hohen Rotationsfrequenzen wird damit also eine deutlich größere Laufruhe erzielt und Drehzahlendiagramme gehören der Vergangenheit an. „Dies vereinfacht Auslegung und Projektierung, verringert den Konstruktionsaufwand und spart Zeit“, erklärt Jörg Bargheer, Produktmanager Lineartechnik bei RK Rose+Krieger.

Darüber hinaus zeichnet sich die Spindelunterstützung durch weitere Vorteile aus: Sie ist wartungs- und verschleißfrei und kann in beliebiger Einbaulage betrieben werden. Kraftschlüssige Fixierungen halten die einzelnen Unterstützungen an der Sollposition. Dabei lassen sich bis zu sechs Spindelunterstützungen pro Achsenseite integrieren.

RK Rose+Krieger präsentiert sein Produktportfolio auf der Hannover Messe 2013 im Rahmen der Leitmesse Industrial Automation in Halle 16, Stand E16.
