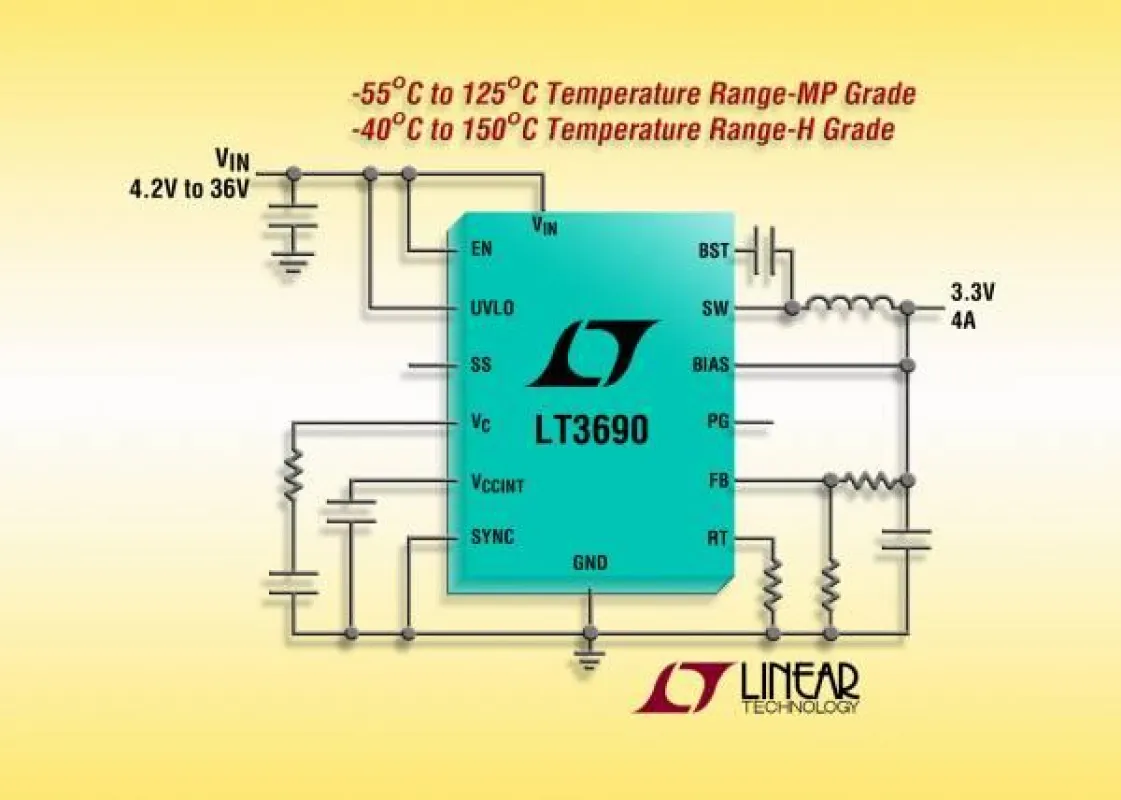

(openPR) 36V/4A-Synchron-Abwärtsregler ist jetzt auch in einer H-Grade-Hochtemperaturversion und einer MP-Grade-Hochzuverlässigkeitsversion erhältlich
MILPITAS, CA – 12. Oktober 2011 – Linear Technology präsentiert die Hochtemperatur- (H-Grade) und Hochzuverlässigkeits- (MP-Grade) Versionen des LT3690. Dieser Synchron-Abwärts-Schaltregler akzeptiert Eingangsspannungen bis 36V, kann Dauer-Ausgangsströme bis 4A liefern und erreicht Wirkungsgrade von bis zu 93%. Der LT3690 hat einen Eingangsspannungsbereich von 3,9V bis 36V und ist gegen Überspannungen bis 60V geschützt; er eignet sich dadurch bestens für Anwendungen im Automobil, bei denen einerseits hohe Eingangsspannungsspitzen, andererseits aber auch Spannungseinbrüche beim Kaltstart "abgefedert" werden müssen. Im Burst Mode® zieht der LT3690 einen Ruhestrom von nur 70µA. Der Chip eignet sich dadurch hervorragend für Automobilelektronik- oder Telekom-Systeme, bei denen der Regler ständig in Bereitschaft sein muss und dabei möglichst wenig Strom verbrauchen soll. Die Schaltfrequenz ist im Bereich von 170kHz bis 1,5MHz programmierbar. Dadurch hat der Entwickler die Möglichkeit, den Wirkungsgrad zu optimieren und Störemissionen in ein unkritisches Frequenzband zu verlagern. Durch die Kombination aus dem nur 4mm x 6mm großen QFN-26-Gehäuse und der hohen Schaltfrequenz, die die Verwendung sehr kleiner externer Kondensatoren und Induktivitäten erlaubt, ist der Chip eine äußerst kompakte und thermisch effiziente Lösung.
Die H-Grade-Version ist für den Sperrschichttemperaturbereich von –40?C bis +150?C spezifiziert und wird über den vollen Temperaturbereich getestet. Die MP-Grade-Version ist für den Sperrschichttemperaturbereich von –55?C bis +150?C spezifiziert und wird über den vollen Temperaturbereich getestet. Die elektrischen Spezifikation für die H- und MP-Grade-Versionen sind die gleichen wie für die E- und I-Grade-Versionen. Diese Regler sind eine ideale Lösung für automobile, industrielle und militärische Anwendungen bei hohen Umgebungstemperaturen.
Beide Typen, LT3690HUFE und LT3690MPUFE, besitzen ein 26-poliges, 4mm x 6mm großes QFN-Gehäuse. Beide Typen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com/product/LT3690.
Die wichtigsten Leistungsmerkmale: LT3690HUFE & LT3690MPUFE
• Hochtemperatur- und Hochzuverlässigkeitsversionen des monolithischen 36V/4A Synchron-Abwärtsreglers
• Weiter Eingangsspannungsbereich: 3,9V bis 36V, Schutz gegen Spannungsspitzen bis 60V
• Maximaler Ausgangsstrom 4A
• Integrierter 30mOhm-n-Kanal-Synchronschalter
• 70uA IQ bei 12VIN und 3,3VOUT
• Burst Mode®-Betrieb reduziert Welligkeit auf
