Linear Technology | LTC3805/-5: Flyback-Controller mit weitem VIN-Bereich

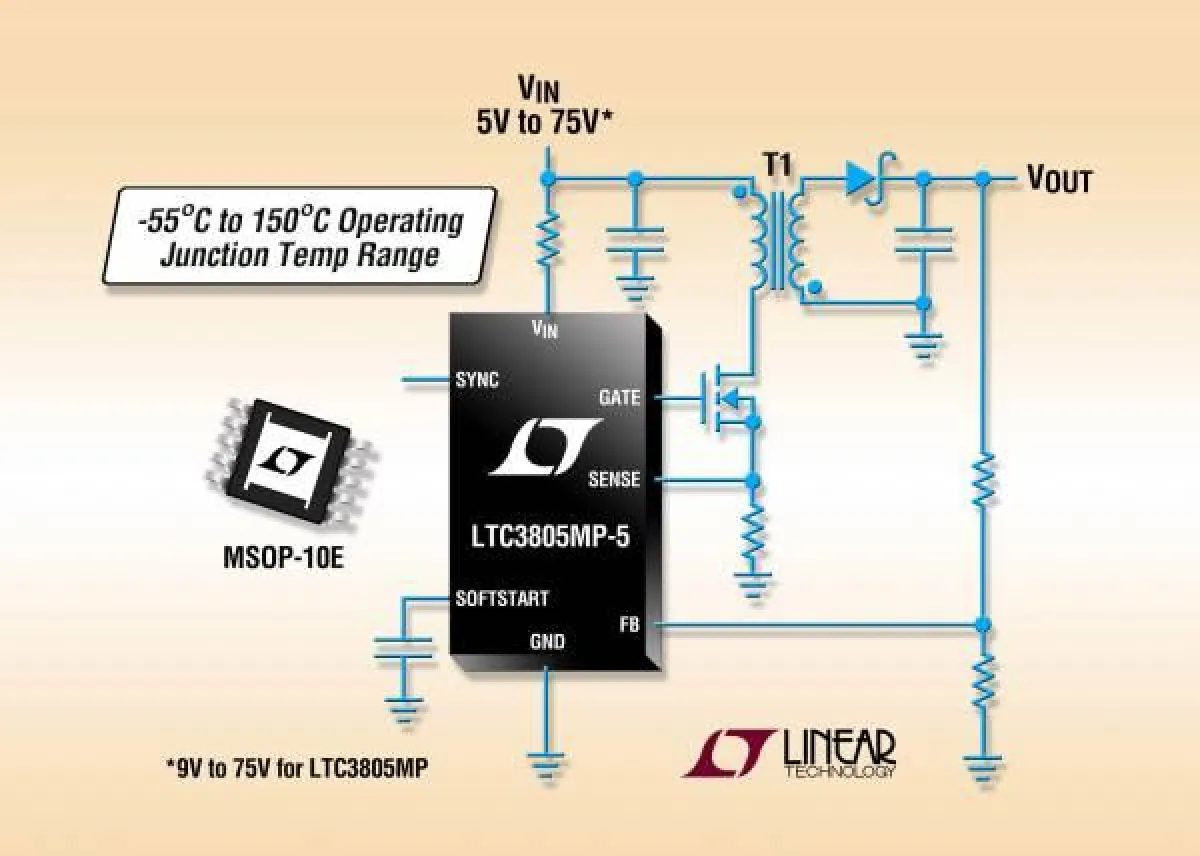

(openPR) Flyback-Controller mit weitem VIN-Bereich ist für den Sperrschichtbetriebstemperaturbereich von –55°C bis +150°C spezifiziert

Milpitas, California (USA) – 25. Mai 2011. Linear Technology Corporation präsentiert eine hochzuverlässige (MP-Grade-) Version des Flyback-Controllers LTC3805/-5, die für den Sperrschichtbetriebstemperaturbereich von –55°C bis +150°C spezifiziert ist. Dieser Hochleistungs-PWM- (Pulsbreitenmodulation) Controller mit shunt-geregelter Eingangsspannung bietet einen weiten Eingangsspannungsbereich von 5V bis zu Off-line-Anwendungen und eignet sich für ideal für Anwendungen, in denen eine einzige Stromversorgung sowohl mit 48V als auch 24V Eingangsspannung zurechtkommen muss.
Der LTC3805/-5 basiert auf einer Current-mode-Reglerarchitektur, die sich durch ein hervorragendes Transientenverhalten und hohe Regelschleifenstabilität auszeichnet und eine in jedem Zyklus wirksame Strombegrenzung ermöglicht. Der Controller arbeitet mit einer festen, im Bereich von 70kHz bis 700kHz programmierbaren Schaltfrequenz, die mit einem externen Taktsignal synchronisiert werden kann. Die niedrigen Start-up- (40µA) und Betriebsströme (360µA) minimieren die Leistungsverluste und erhöhen den Wirkungsgrad. Auch die niedrige Strombegrenzungsschwelle von 100mV verringert die Leistungsverluste. Der Controller bietet außerdem eine programmierbare Soft-Start-Funktion, eine programmierbare Regelschleifenkompensation, eine Remote-on/off-Funktion und eine Überspannungsschutzfunktion. Der LTC3805MP-5 bietet eine niedrigere Einschaltspannung als der LTC3805MP, nämlich 4,5V versus 8,4V.
Die LTC3805MP/-5-Versionen besitzen ein thermisch optimiertes MSOP-10-Gehäuse und sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com/product/LTC3805

Die wichtigsten Leistungsmerkmale: LTC3805MP/-5
•Shunt-geregelte Eingangsspannung
•Niedrige Start-up- und Betriebsströme
•Current-Mode-Regelung
•Niedrige Stromfühler-Schwellenspannung: 100mV
•Konstante Schaltfrequenz, im Bereich von 70kHz bis 700kHz programmierbar
•Mit externem Taktsignal synchronisierbar
•Programmierbare Einschaltspannung
•Einstellbare Regelschleifenkompensation
•In jedem Zyklus wirksame & Hiccup-Strombegrenzung
•Überspannungsschutz
•Programmierbare Soft-Start-Funktion
•Thermisch optimiertes MSOP-10-Gehäuse
