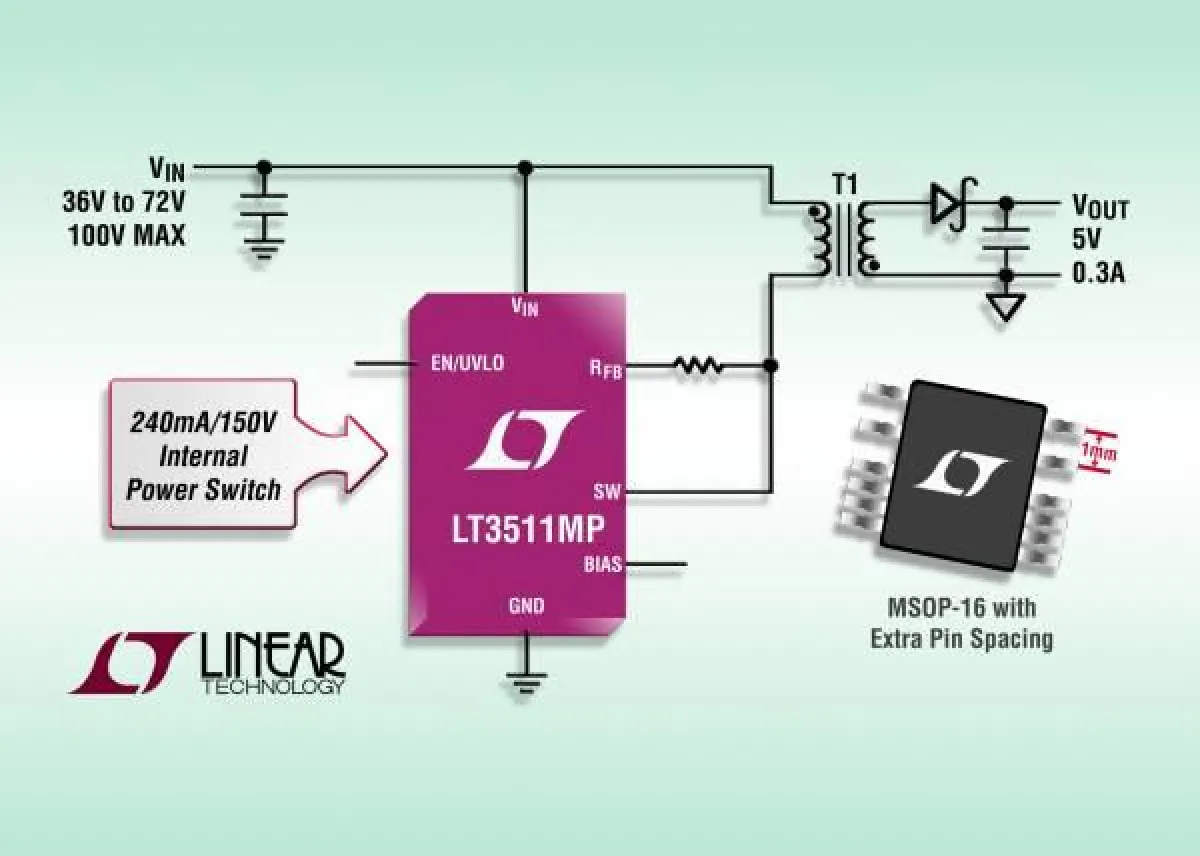

(openPR) Galvanisch getrennter, monolithischer 100V-Flyback-Regler ist für den Sperrschichttemperaturbereich von –55°C bis +150°C spezifiziert und kommt ohne Optokoppler aus
Milpitas, California (USA) – 3. Mai 2011. Linear Technology Corporation präsentiert eine neue, hochzuverlässige (MP-Grade-) Version des monolithischen, galvanisch getrennten Hochspannungs-Flyback-Reglers LT3511, die für den Sperrschichttemperaturbereich von –55°C bis +150°C spezifiziert ist. Das neue IC ermittelt die Ausgangsspannung anhand des primärseitigen Flyback-Signals und kommt dadurch ohne Optokoppler, dritte Transformatorwicklung oder zusätzlichen Signalübertrager aus. Dies vereinfacht die Entwicklung von galvanisch getrennten DC/DC-Wandlern ganz erheblich. Der LT3511 hat einen Eingangsspannungsbereich von 4,5V bis 100V, enthält einen 240mA/150V-Leistungsschalter und kann eine Ausgangsleistung bis zu 2,5 Watt liefern. Er eignet sich dadurch für eine Vielzahl von Telekommunikations-, Datenkommunikations-, Automotive-, industriellen und medizinischen Anwendungen.
Der LT3511 arbeitet im Boundary-Modus – basierend auf einer Current-Mode-Schaltreglertopologie – und erzielt dadurch eine typische Regelgenauigkeit von ±5% über die vollen Eingangsspannungs-, Last- und Temperaturbereiche. Der Boundary-Modus – auch als Critical Conduction Mode (CrCM) bezeichnet – erlaubt die Verwendung eines kleineren Transformators im Vergleich zu Continuous-Conduction-Mode-Designs. Die Ausgangsspannung wird über zwei externe Widerstände und das Übersetzungsverhältnis des Übertragers programmiert. Im Datenblatt sind diverse Übertragertypen angegeben, die für zahlreiche Anwendungen geeignet sind. Als weitere Besonderheiten bietet der LT3511 einen integrierten LDO-Regler für die IC-Betriebsspannung, eine Unterspannungs-Lockout-Funktion und eine Ausgangsspannungs-Temperaturkompensation. Der hohe Integrationsgrad des Chips resultiert in einer einfachen, "sauberen" Lösung für einen galvanisch getrennten DC/DC-Wandler mit hoher Regelgenauigkeit.
Der LT3511MPMS besitzt ein kompaktes MSOP-16-Gehäuse, bei dem vier Anschlüsse weggelassen wurden, um den für hohe Spannungen erforderlichen Anschlussabstand zu erreichen. Weitere Informationen finden Sie unter www.linear.com/product/LT3511
Die wichtigsten Leistungsmerkmale: LT3511MP
• Eingangsspannungsbereich 4,5V bis 100V
• Interner 240mA/150V-Leistungsschalter
• Kein Optokoppler, kein Übertrager und keine dritte Wicklung im Regelkreis erforderlich
• Current-Mode-Regelung
• Boundary-Mode-Betrieb
• VOUT über zwei externe Widerstände programmierbar
• Standardübertrager
• Programmierbare Unterspannungs-Lockout-Funktion
• Ausgangsspannungs-Temperaturkompensation
• Sperrschichttemperaturbereich –55°C bis +150°C
