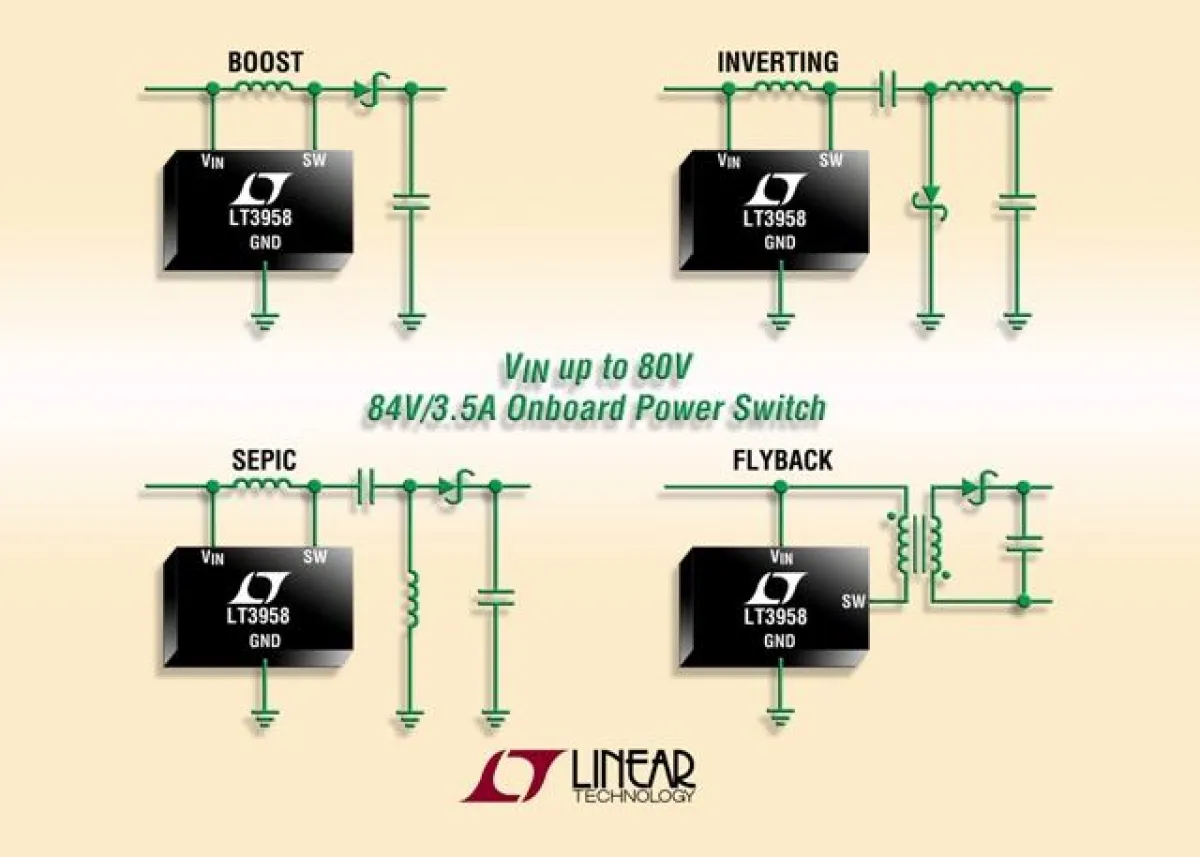

(openPR) Milpitas, California (USA), 9. Juni 2010. Linear Technology Corporation präsentiert den LT3958, einen für hohe Eingangsspannungen ausgelegten DC/DC-Wandler für den Einsatz in Boost-, Flyback-, SEPIC- oder Inverter-Stromversorgungen. Der Chip akzeptiert Eingangsspannungen von 5V bis 80V, enthält einen 84V/3,5A-Leistungsschalter und erreicht Wirkungsgrade bis zu 96%; er eignet sich dadurch bestens für Anwendungen in der Industrieelektronik, Automobilelektronik, Medizintechnik und Telekommunikation.
Der LT3958 kann wahlweise eine positive oder negative geregelte Ausgangsspannung liefern; zu diesem Zweck enthält das IC zwei Regelverstärker und zwei Referenzspannungsquellen, jeweils einen positiven und einen negativen Zweig, mit einem gemeinsamen Feedback-Eingang. Der LT3958 ist dadurch äußerst vielseitig. Die Schaltfrequenz ist im Bereich von 100kHz bis 1MHz programmierbar und kann mit einem externen Taktsignal synchronisiert werden. Der Entwickler kann dadurch zwischen zahlreichen Induktivitäts- und Kapazitätswerten wählen und Abmessungen, Eigenschaften und Kosten seines Stromversorgungsdesigns optimal auf die jeweilige Anwendung abstimmen. Die Current-Mode-Architektur gewährleistet einen stabilen Betrieb über einen weiten Ein- und Ausgangsspannungsbereich. Der Chip unterstützt Designs, die als Kondensatoren ausschließlich Keramiktypen verwenden, und erlaubt dadurch eine besonders kompakte Bauweise. Der Controller bietet programmierbare Soft-Start- und Eingangsunterspannungs-Lockout-Funktionen und ist zudem gegen Ausgangsüberspannung und -überstrom geschützt.
Der LT3958 ist für den Betriebstemperaturbereich von –40°C bis 125°C ausgelegt und besitzt ein 5mm x 6mm großes QFN-36-Gehäuse mit vergrößertem Anschlussabstand (wegen der hohen maximalen Ausgangsspannung). Weitere Informationen finden Sie unter http://www.linear.com/pr/3958.
Die wichtigsten Leistungsmerkmale: LT3958
• Controller für Boost-, Flyback-, SEPIC- und Inverter-Anwendungen
• Weiter Eingangsspannungsbereich: 5V bis 80V
• Interner 84V/3,5A Leistungsschalter
• Positive oder negative Ausgangsspannung, programmierbar über einen einzigen
Feedback-Anschluss
• Feste Schaltfrequenz, im Bereich von 100kHz bis 1MHz programmierbar
• Mit externem Taktsignal synchronisierbar
• Programmierbare Soft-Start-Funktion
• Echte Current-Mode-Steuerung
• Vergrößerter Anschlussabstand
• Ausgangsüberspannungs- und Überstromschutz
• Programmierbarer Eingangsunterspannungs-Lockout mit Hysterese
