(openPR) Temperatur-zu-Spannung-Wandler misst die Temperatur mit einer externen Diode mit einer Genauigkeit von 1°C

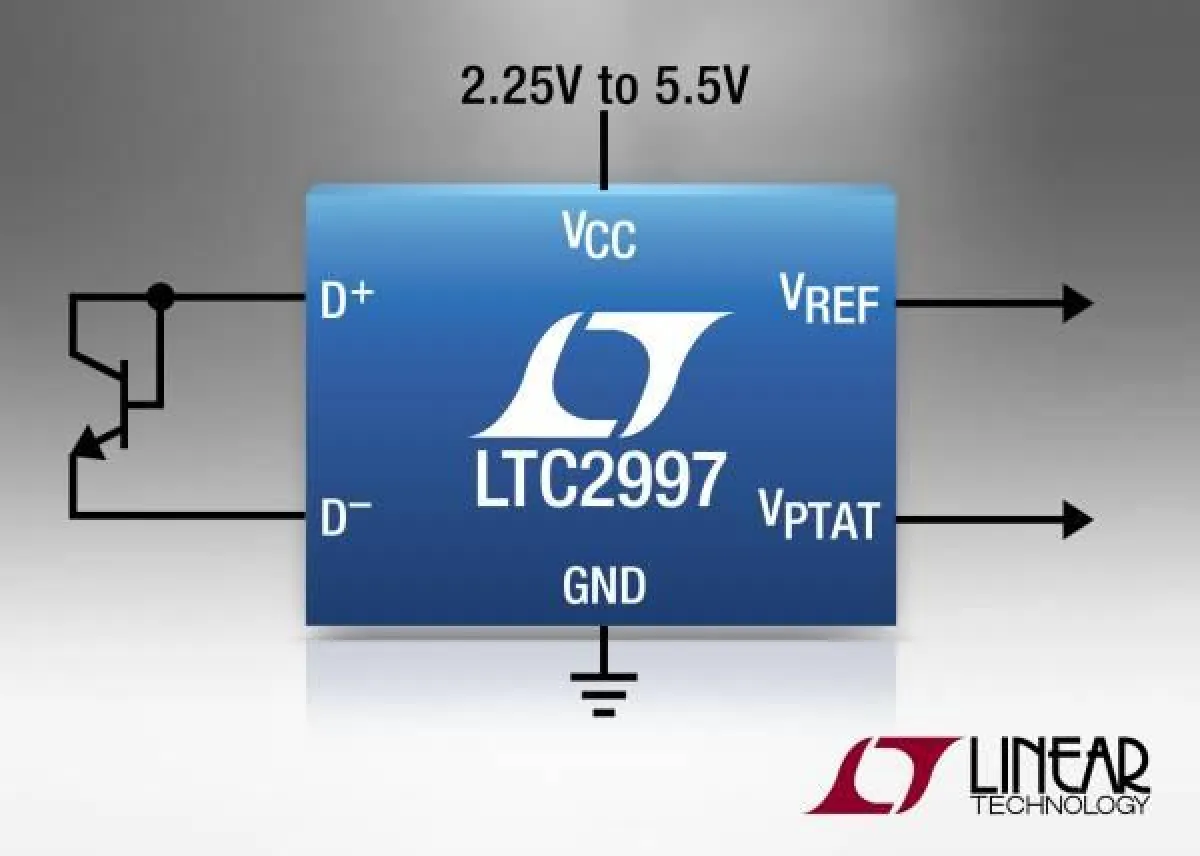

Milpitas, California (USA) – 11. Juli 2011. Linear Technology Corporation präsentiert den LTC2997, einen hochgenauen Temperatur-zu-Spannung-Wandler mit interner Serienwiderstandskompensation für Systeme mit 2,5V bis 5,5V Betriebsspannung. Viele moderne Niederspannungssysteme überwachen ihre Betriebstemperatur und bewerten anhand dieser Information ihren "Gesundheitszustand" und ihre Zuverlässigkeit. Bisher benötigte man zur Temperaturüberwachung eine Reihe von Filtern, eine hochgenaue Referenz und eine Stromquelle. Ein solches hochkomplexes Wandlerschema produziert leicht Messfehler, wenn es nicht sehr sorgfältig dimensioniert wird. Der LTC2997 ist eine einfache Temperaturüberwachungslösung, welche die Temperatur einer externen Diode mit einer Genauigkeit von ±1°C oder seine interne Temperatur mit einer Genauigkeit von ±1,5°C misst und eine zur absoluten Temperatur proportionale Spannung liefert. Der LTC2997 ist eine hochgenaue, platzsparende Micropower-Temperaturüberwachungslösung.
Durch seine Einfachheit, Genauigkeit und extrem geringe Leistungsaufnahme im Mikrowatt-Bereich eignet sich der LTC2997 für eine Vielzahl von Anwendungen wie z. B.: Temperaturmanagement elektronischer Systeme, Energy Harvesting, Desktop- und Notebook-Computer, Netzwerkserver und Umweltüberwachung. Der Chip verfügt über zwei Strommesseingänge, die wahlweise zum Messen der lokalen oder einer externen Temperatur konfiguriert werden können. Ein interner Algorithmus kompensiert die Fehler, die beim Messen einer Dioden- oder Transistorspannung durch den Sensor-Serienwiderstand verursacht werden. Der Chip besitzt einen 1,8V-Referenzspannungsausgang, der es ermöglicht, in Verbindung mit einem externen A/D-Wandler Temperatur-Schwellenspannungen zu erzeugen, die dann mit dem VPTAT-Ausgangssignal verglichen werden können.
Der LTC2997 ist in Ausführungen für den kommerziellen, den industriellen und den Automotive-Temperaturbereich (0°C bis +70°C, –40°C bis +85°C bzw. –40°C bis +125°C) verfügbar. Der LTC2997 ist sofort lieferbar und besitzt ein kompaktes, RoHS-konformes,
6-poliges, 2mm x 3mm großes DFN-Gehäuse. Weitere Produktinformationen finden Sie unter www.linear.com/product/LTC2997.
Die wichtigsten Leistungsmerkmale: LTC2997
Liefert eine zur Temperatur einer externen oder internen Diode proportionale Analogspannung
Temperaturmessgenauigkeit für externe Diode: ±1°C
Messgenauigkeit für interne Temperatur: ±1,5°C
Integrierte Serienwiderstandskompensation
Betriebsspannungsbereich 2,5V bis 5,5V
1,8V-Referenzspannungsausgang
3,5ms VPTAT-Aktualisierungsperiode
4mV/°C Wandlersteilheit
170uA Ruhestrom
6-poliges, 2mm x 3mm großes DFN-Gehäuse
