Kostengünstige LIN-Buskommunikation auf PXI-Basis

(openPR) Mit einer low-cost Lösung zur Unterstützung der Steuergerätekommunikation via LIN-Bus wendet sich GÖPEL electronic gezielt an Anwender, die vorwiegend Basis-Aufgaben der LIN-Kommunikation auszuführen haben, beispielsweise beim Funktionstest von Steuergeräten. Dazu hat das Unternehmen den neuen Kommunikations-Controller PXI 3078 entwickelt.

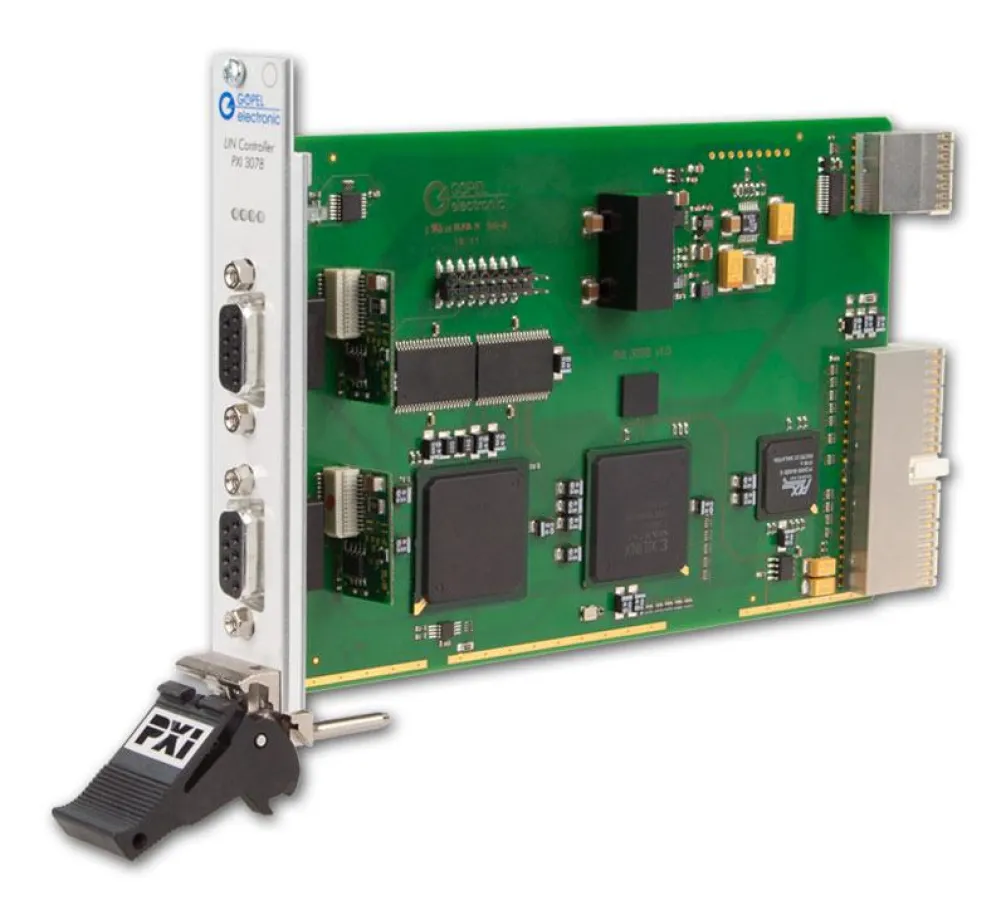

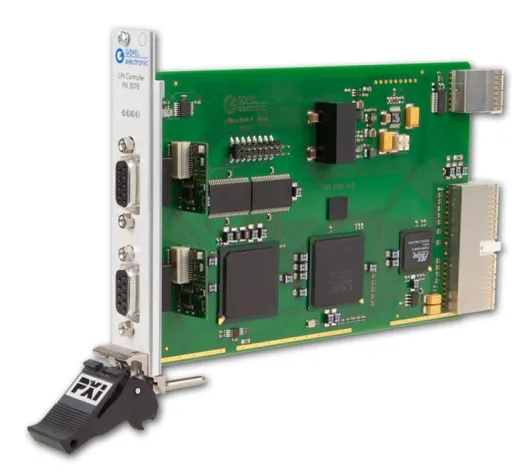

Der Kommunikations-Controller PXI 3078 stellt 2 LIN- oder K-Line Schnittstellen zur Verfügung. Die Transceiverbausteine sind steckbar ausgeführt und können der Applikation entsprechend ausgetauscht werden. Es stehen Module für alle gängigen LIN-Transceivertypen zur Verfügung. Als neues Feature gegenüber dem Vorgängertyp ist bei der PXI 3078 die Versorgung der Transceiver per Software umschaltbar. Sie erfolgt wahlweise intern oder von außen über den LIN-Bus. Ebenfalls per Software zu- oder abgeschaltet werden kann die Busterminierung für den Master-/Slavebetrieb.

Das Erstellen von Anwenderprogrammen für die PXI 3078 wird durch Bibliotheksfunktionen der On-Board Software unterstützt. Der Basis-Softwareumfang der Baugruppe beinhaltet die LIN-Kommunikation gemäß den Spezifikationen 1.3, 2.0 und 2.1. einschließlich der in den Standards enthaltenen Diagnose über LIN. Erweiterte Befehlsumfänge wie Netzwerkmanagement, Stimuli/Response-Abläufe, Rampen oder Tabellenfunktionen können als Add-On Modul zur Firmware geordert werden.
