LIN-Buskommunikation auf PXI-, PCI- und USB-Basis

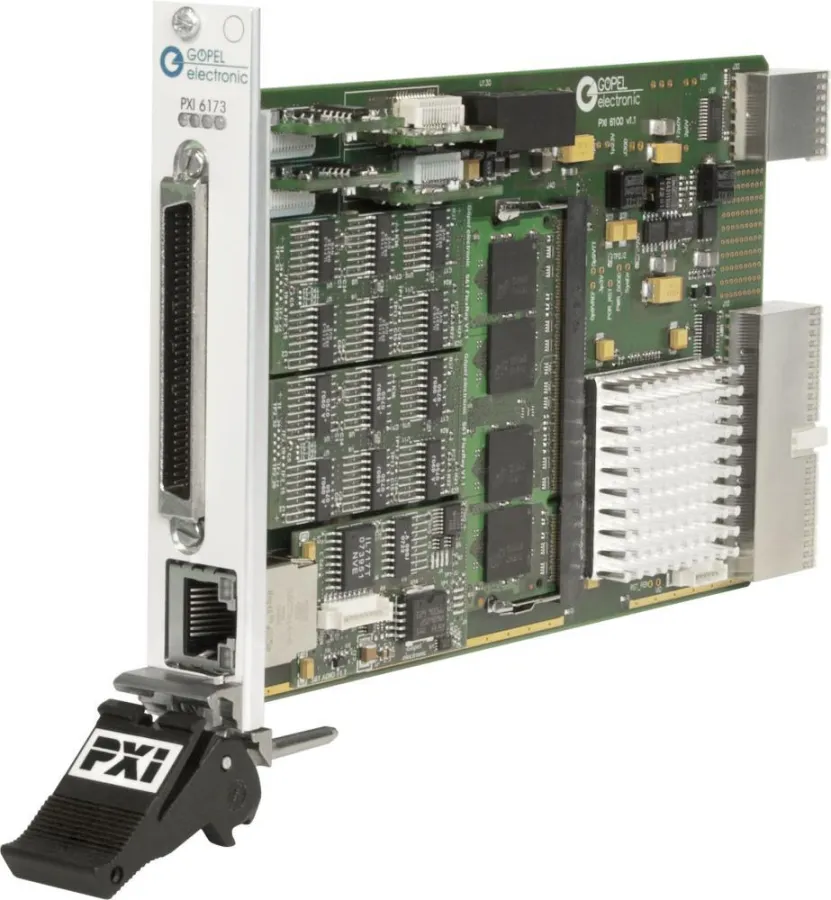

(openPR) Zur Unterstützung der Steuergerätekommunikation via LIN-Bus bietet GÖPEL electronic mit den Baugruppen PXI 6173, PCI 6173 und USB 6173/basicLIN 6173 modulare Kommunikationscontroller auf Basis der leistungsfähigen Serie 61 an. Anwender können den jeweiligen Controller in Bezug auf Ihre Testaufgaben individuell und flexibel konfigurieren bzw. bei Bedarf auch nachträglich funktional erweitern.

In der Basisausstattung stehen dem Anwender zwei LIN/K-Line Kommunikationsinterfaces zur Verfügung, welche die LIN-Spezifikationen 1.3, 2.0 und 2.1 unterstützen. Optional kann die Karte durch Aufstecken entsprechender Piggy-Back-Module um zwei weitere Ports (CAN, LIN/K-Line oder FlexRay) ergänzt werden. Hieraus resultiert eine Vielzahl von Konfigurations- und damit Applikationsmöglichkeiten, beispielsweise für den Test von Routingfunktionen an Gateway-Steuergeräten, Restbussimulation oder den Paralleltest mehrerer Steuergeräte in Run-In oder Screening Testsystemen. Die leistungsfähige Power-PC Architektur der Interfacebaugruppe in Verbindung mit dem Automotive-qualifizierten QNX-Echtzeitbetriebssystem steuert jedes der installierten Kommunikationsinterfaces unabhängig voneinander und schließt gegenseitige Beeinflussung, z.B. durch hohe Buslasten, aus. Neben den Kommunikationsinterfaces stehen analoge und digitale I/O-Ressourcen zur Verfügung, die mit den Busschnittstellen synchronisiert werden können. So können digitale Ports beispielsweise als Triggersignale für bestimmte Busbotschaften verwendet werden.

Die modular aufgebauten Interfacebaugruppen der Serie 61 können bei der Konfiguration komplexer Prüfsysteme für den Steuergerätetest gleich mehrere konventionelle Interfacebaugruppen ersetzen. Dies hat u.a. signifikante Kosteneinsparungen und Entlastungen des Gesamt-Testsystems zur Folge.

Das Erstellen von Anwenderprogrammen wird durch umfangreiche Bibliotheksfunktionen der On-Board Software erleichtert, dazu gehört unter anderem die Generierung von LIN 2.0/2.1 Diagnosezugriffen. Neben den Kommunikationsanwendungen für LIN bieten die Module der Baureihe 6173 auch Funktionen für K-Line, wie etwa die Unterstützung der Diagnoseprotokolle KWP 2000 und KWP 1281.
