AX 02 Planograf - The new generation

(openPR) Der Planograf nach TP-Eben 2007 wird zur Messung der Ebenheit auf Fahrbahnoberflächen im Straßen- und Wegebau eingesetzt, um die Längsunebenheit von Deckschichten zu beurteilen. Am Markt verfügbare Planografen bestehen aus einer vier Meter langen Konstruktion aus Metall, an der zehn fest montierte und ein vertikal bewegliches Rad angebracht sind.

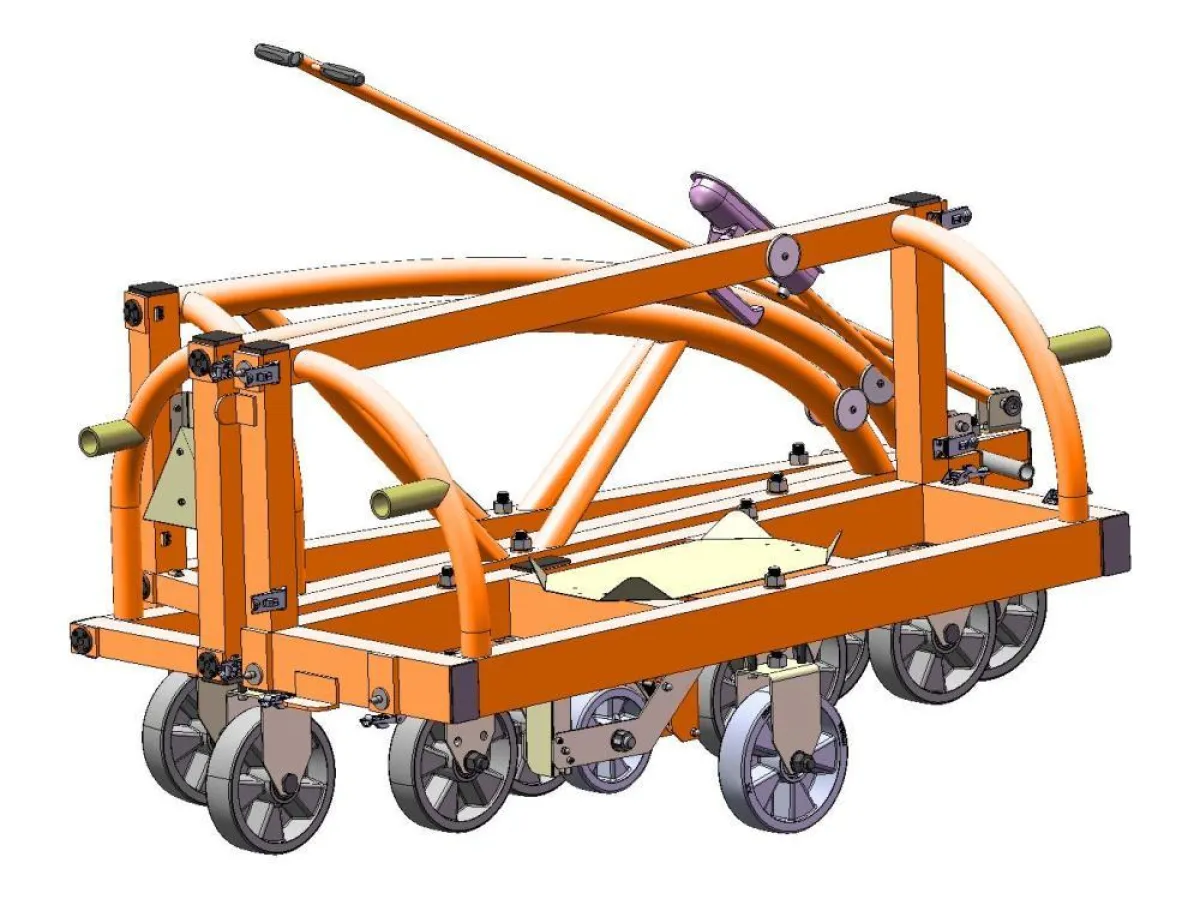

Der neue Planograf AX 02 der Anix GmbH besteht aus drei einzelnen Segmenten. Diese teilbare vier Meter lange Konstruktion aus Aluminium und Edelstahl ist somit leicht zu transportieren und vor Ort durch nur eine Person zu verbinden – ein Spezialanhänger ist nicht erforderlich. Ein Transport in einem PKW-Kombi ist möglich. Neu ist auch die verstellsichere Radaufhängung. Diese erfolgt mittels vertikaler Stellschrauben. Der teilbare Planograf kann per Deichsel durch eine Person gezogen oder mit Anhängerkupplung am PKW im Schrittempo genutzt werden.

Mit einer modernen elektronischen Auswertevorrichtung wird neben der Überschreitung p und p² auch der gesamte Ebenheitsverlauf der Fahrbahnoberfläche auf einer SD-Karte aufzeichnet. Die Auswertung der Strecke erfolgt automatisch und kann auf dem eingebauten Minidrucker ausgegeben werden. Zusätzlich kann der Ebenheitsverlauf über die gesamte Strecke in Diagrammen am PC angezeigt und ausgedruckt werden.
Die Auswertevorrichtung kann am Planografen oder auch im Zugfahrzeug eingesetzt werden.

Die Durchführung der Prüfung ist in den technischen Prüfvorschriften für Ebenheitsmessungen auf Fahrbahnoberflächen in Längs- und Querrichtung, der „TP Eben 2007 -berührende Messungen“ der FGSV Forschungsgesellschaft für Straßen- und Verkehrswesen beschrieben.
