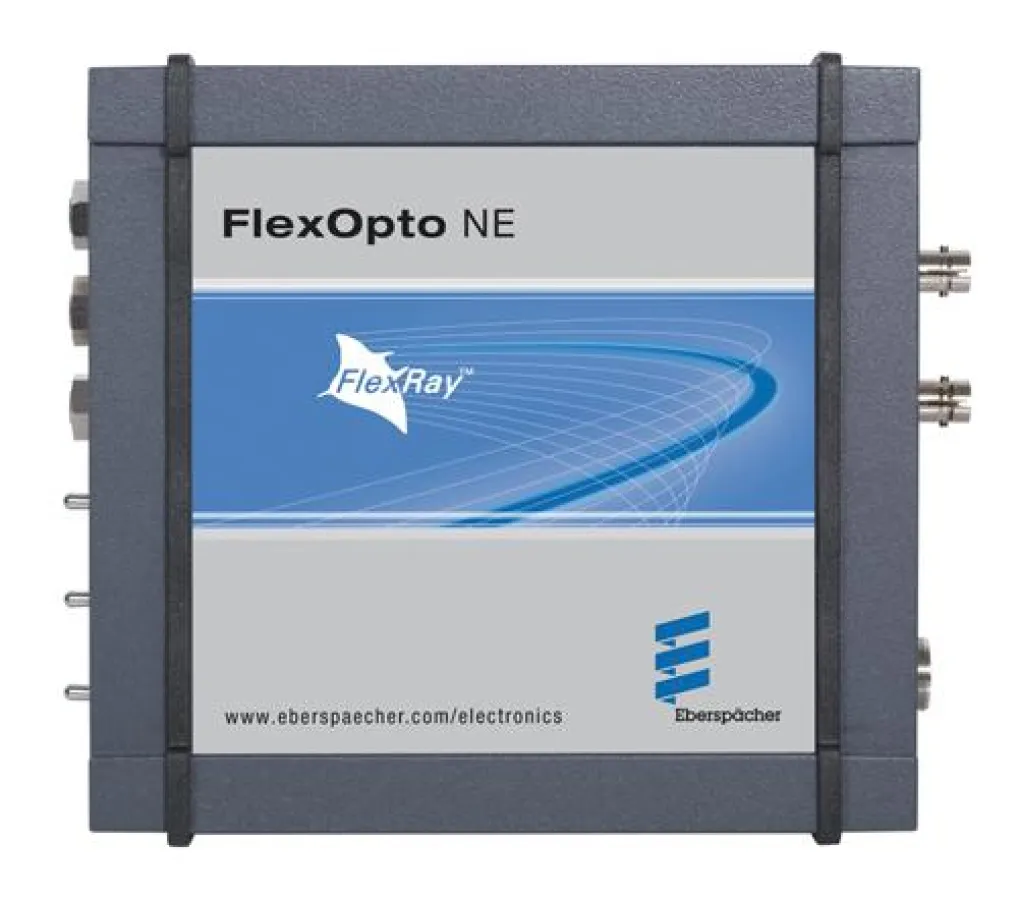

(openPR) Göppingen, 14.09.2010 Neue optische Kommunikationstechniken bieten eine Vielzahl von Möglichkeiten: Sie erfüllen die Anforderungen der meisten automobilen Test-Applikationen und lösen verschiedene Probleme, etwa wenn hohe Spannungen oder elektrische Störungen ein verkabeltes Kommunikationsnetzwerk gefährden. Heute verwenden die meisten Physical Layer verkabelte Busleitungen und elektrische Signale, die anfällig sind für eingestrahlte Energie. Um das Auftreten von Rauschen, Interferenzen und Störungen zu vermeiden, welche durch diese Quellen verursacht werden, entwickelte Eberspächer Electronics das Produkt FlexOpto NE. Dies ist der branchenweit beste Media-Konverter, der elektrische in optische Signale umwandelt und umgekehrt.
1 EMV-Prüfung
Im Bereich der elektromagnetischen Verträglichkeitstests (EMV-Tests) werden die Vorteile der galvanischen Isolation am deutlichsten. Voraussetzung für die Prüfung der Emission und Robustheit ist, dass das zu prüfende Gerät (device under test - DUT) sich in einem regulären Betriebsmodus befindet. Um das System zu starten oder am laufen zu halten, ist es oft notwendig, andere Steuergeräte des Gesamtsystems zu emulieren. Die Überprüfung des Fehlerstatus und der Diagnosefunktionen ist ein wesentlicher Bestandteil der Prüfungen. Dies kann nur durch Kommunikation via CAN-, LIN- oder FlexRay-Netzwerk mit dem zu prüfenden Gerät erreicht werden.
Die neue Lösung von Eberspächer Electronics: Ein LWL-Mediakonverter verbindet das zu prüfende Geräte innerhalb einer EMV-Kammer mit Testgeräten außerhalb. Dies stellt sicher, dass ausschließlich der Prüfling gestresst bzw. die Messeinrichtung nicht beeinflusst wird.
2 Hochspannungsanwendungen
Eine der neuen Herausforderungen im Zusammenhang mit modernen Autos sind Hochspannungssysteme für Hybrid- und Elektrofahrzeuge. Diese Spannungen können bis zu 650 Volt erreichen. Daher sind sie nicht nur sehr gefährlich für den Menschen, sondern können auch die teuren Testgeräte zerstören. Bei allen Arbeiten, bei denen Spannungen über 48 Volt vorkommen, müssen Ingenieure eine galvanische Trennung vorsehen, um die Betriebssicherheit zu gewährleisten.
Darüber hinaus sollte in Betracht gezogen werden, welchem Spannungsbereich die Testgeräte standhalten, damit es nicht zu Fehlfunktionen kommt und die Testgeräte nicht zerstört werden. Wenn es zu einer Störung im Bereich des Hybridwandlers kommt (z. B. Kurzschluss an dem Hochspannungssystem), würde ein Testgerät ohne galvanische Trennung völlig zerstört werden. Ein optischer Medienkonverter bietet hier die perfekte Antwort um Geräte und Benutzer zu schützen.
3 Raue Umgebungen
In Produktionslinien ist der Austausch von elektrischen Lasten ein großes Thema. Wenn sich Datenkabel in der Nähe von Spannungsleitungen befinden und Elektromotoren, Punktschweißgeräte oder andere Systeme angesteuert werden, kann Störstrahlung in die Datenleitungen übertragen werden. Störungen, die durch diese Einstrahlungen verursacht werden, sind oft schwer zu erkennen. Eine wirksame Methode, um solche Probleme zu vermeiden, ist eine optische Verbindungsstrecke zu verwenden. Bei der Planung einer neuen Anlage können optische Verbindungsstrecken als Alternative zu elektrischen Verbindungen in Betracht gezogen werden um kritische Abschnitte zu schützen. Die Kosten für optische Verbindungen sind viel geringer als die Fehlersuche während der Inbetriebnahme und dem Betrieb eines konventionellen Systems. Kurz gesagt, optische Verbindungen sind eine ideale Lösung für raue Umgebungen.
4 Verlängerung des Bussystems (Range Extender)
Eine weitere Anwendung für eine optische Verbindung ist ein Range Extender. Je nach Netzwerktopologie einer Produktionsanlage kann es sein, dass es nicht möglich ist Teilnehmer mit einem elektrischen Kabel zu verbinden. Oft überschreitet die Kabellänge die maximal zulässige Leitungslänge des FlexRay Physical Layers (24 Meter). Dies kann zu Reflexionen und zusätzlichen Lasten führen. Um Probleme zu vermeiden, können Anwender entweder einen elektrischen Repeater oder eine optische Verbindung nutzen. Die optische Verbindung funktioniert als Repeater mit dem zusätzlichen Nutzen der galvanischen Trennung und EMV-Robustheit.
