(openPR) DEDITEC stellt weiteren Logik Analysator vor.

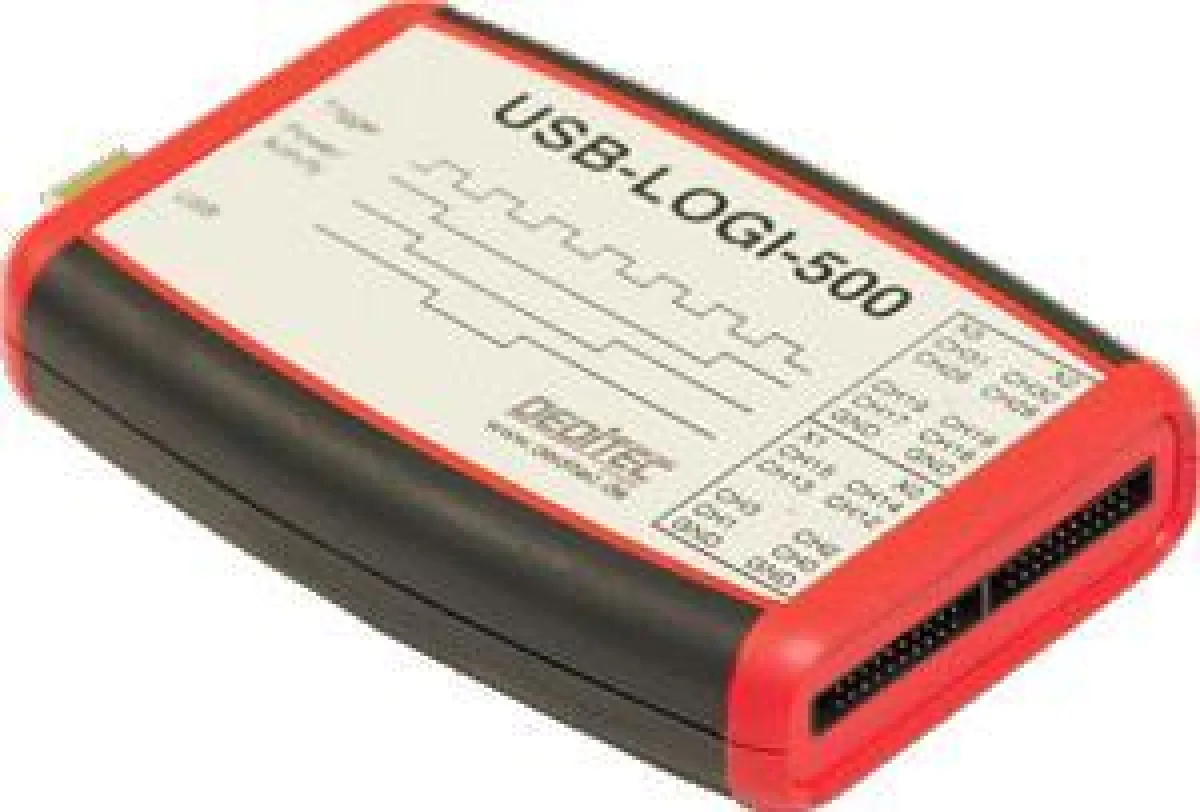

Der USB-LOGI-500 verfügt über eine Sampling Frequenz von max. 500MHz (in Abstufungen bis 100Hz.) Insgesamt werden 36 Kanäle mit einer Speichertiefe von 4096 Samples pro Kanal abgetastet.
Ein Pre-Trigger kann von 1/8 bis zu 7/8 eingestellt werden. Dies ermöglicht eine Aufzeichnung auch vor dem eingestellten Triggerzeitpunkt.
Als Trigger können zwei Triggerebenen mit den Möglichkeiten (high, low, steigende Flanke, fallende Flanke, beide Flanken) für jeden Kanal eingestellt werden. Beide Triggerebenen können über ein separates Menue miteinander kombiniert werden.
Untergebracht ist die gesamte Technik in einem robusten, handlichen Gehäuse mit geringen Abmessungen (117 x 79 x 47mm).
Die Kommunikation mit dem PC erfolgt über die USB Verbindung. Eine separate Spannungsversorgung ist nicht nötig.
Analysesoftware Logi+
Zum Lieferumfang gehört außerdem eine Windows Software, die es ermöglicht, sämtliche Kanäle am Monitor grafisch darzustellen. Pretrigger und Triggereinstellungen können konfiguriert werden. Die Messergebnisse können natürlich gespeichert und geladen werden und auch für Dokumentationszwecke exportiert werden.
Messzubehör
Als optionales Zubehör werden 20pol. Messkabel (für 18 Messkanäle + GND) und kleine Messspitzen „Micro Kleps“ angeboten.
Lieferumfang und Preis:
Der Preis für den USB-LOGI-500 Logikanalysator inkl. Software CD und deutscher Anleitung liegt bei 250€.
Mehr Infos:
http://www.deditec.de/de/logikanalysatoren/prod/usb-logi-500.html
Presseinformation
USB-LOGI-500 Logikanalysator
Diese Pressemeldung wurde auf openPR veröffentlicht.
Verantwortlich für diese Pressemeldung:DEDITEC GmbH
Im Klostergarten 8
50321 Brühl
Telefon: 02232 5006380
Fax: 02232 5006381
Internet: www.deditec.de
Im Klostergarten 8
50321 Brühl
Telefon: 02232 5006380
Fax: 02232 5006381
Internet: www.deditec.de
Über das Unternehmen
DEDITEC bietet innovative Produkte aus den Bereichen Embedded-Systeme, Steuer&Messtechnik-Module und Logikanalysatoren.
Im Bereich Embedded Systeme bietet DEDITEC kleine CPU-Module mit und ohne Grafikcontroller. Im Bereich Steuerung&Regelungstechnik sind Optokopller-/Relaismodulde, sowie A/D und D/A und auch Schrittmotorenmodule zu finden. Lieferbar sind CAN, USB, RS-232, RS-485 und Ethernet Interfaces.
Im Bereich Embedded Systeme bietet DEDITEC kleine CPU-Module mit und ohne Grafikcontroller. Im Bereich Steuerung&Regelungstechnik sind Optokopller-/Relaismodulde, sowie A/D und D/A und auch Schrittmotorenmodule zu finden. Lieferbar sind CAN, USB, RS-232, RS-485 und Ethernet Interfaces.
