(openPR) Sportarena Lora, Split, Kroatien
Knapp 80 Meter lange und 5,40 Meter hohe Fachwerkträger aus Stahl bilden die Grundkonstruktion zur Überdachung der neuen Multifunktionshalle im kroatischen Split. Jede der zu drei Meter breiten Binderpaaren zusammengefassten Hauptbauteile wiegt gewaltige 180 Tonnen. Um das Dach, bestehend aus acht solcher Giganten, kostengünstig montieren zu können, erarbeitete die Baufirma Dinarik in Zusammenarbeit mit dem Schalungs- und Gerüstspezialisten PERI ein wirtschaftliches Montagekonzept. Dieses sieht vor, die am Boden vormontierten Hauptträger mit zwei Mobilkranen auf ein temporäres PERI UP Traggerüst aufzulegen, fertig zu montieren und in 15 Metern Höhe in die endgültige Position auf die tragenden Längswände zu verschieben. Die achteckige Grundrissform der 80 auf 120 Meter großen Sportstätte erfordert hierzu eine 16,75 Meter lange und äußerst tragfähige Gerüstscheibe.

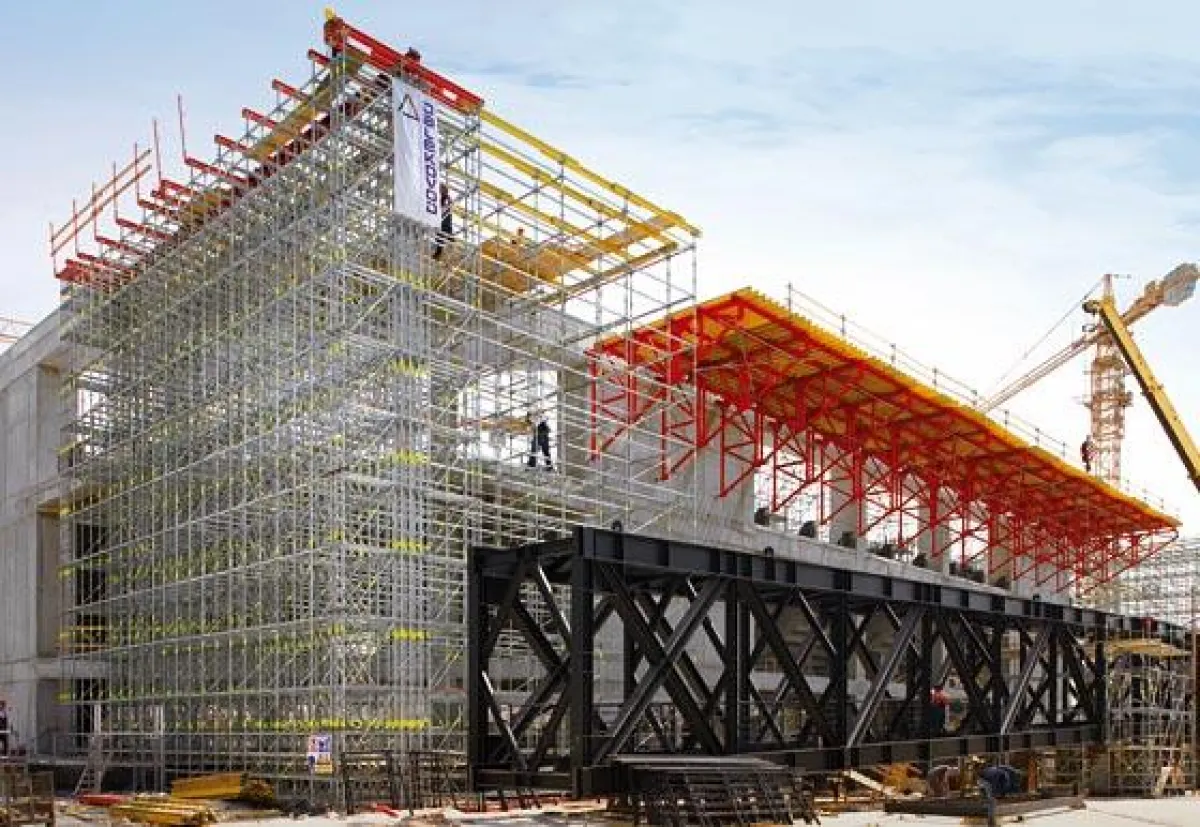

Die gleichermaßen als Traggerüst und Montageplattform fungierende PERI Lösung erlaubt dem Baustellenpersonal effizientes Arbeiten. Somit können die in Segmenten angelieferten und am Boden vorgefertigten Binderpaare aufgesetzt und verschoben, sowie anschließend im Sieben-Meter-Abstand zu einer flächigen Dachkonstruktion verbunden werden. Ähnlich einer Taktschiebebrücke, wandert diese in Längsrichtung – wie auf Schienen – sukzessive in die endgültige Position. Dadurch sind die Montagearbeiten sicher, wirtschaftlich und in kürzester Bauzeit durchführbar.
Das Traggerüst
Das PERI UP Modulgerüst bietet bei hohen Lastkonzentrationen in großer Höhe ideale Voraussetzungen. Erstens: Der modulare Aufbau erlaubt eine maximale Anpassung der Lasteinflussfläche auf die Tragfähigkeit der Stiele im 25-Zentimeter-Raster. Zweitens: Die Typenprüfung erlaubt Stiellasten von 40 kN bis zu einer Höhe von 21,89 Meter und vereinfacht wesentlich den Standsicherheitsnachweis. Die beidseitig auftretenden Auflagerlasten der Dachbinder von jeweils 900 kN werden über einen HEB 300 Stahlträger auf mietbare PERI SRU 120 Stahlriegel verteilt. Diese wiederum liegen in Querrichtung im Abstand von 75 Zentimetern auf der PERI UP Tragkonstruktion auf. Hydraulisch gezogen, gleiten die Fachwerkträger darauf mithilfe von Teflonplatten in Richtung der 1,50 Meter starken, tragenden Hallenwände.
Die Montageplattform
Das Tragsystem mitsamt der Aussteifung dient außerdem als Montageplattform zur Endmontage der Dachkonstruktion. Die Kombination von PERI UP im Innenbereich der Arena und das außenseitig hängend eingesetzte SB Stützbocksystem erweitert die 15 Meter hohe Arbeitsbühne auf eine Fläche von 22 mal 80 Meter. Koppelbare und horizontal eingesetzte PERI Stützböcke, die normalerweise zum einhäuptigen Betonieren für Wandhöhen bis 8,75 m Höhe eingesetzt werden, dienen in diesem Falle als tragfähige Konsolkonstruktion – 58 Meter lang und sieben Meter breit. Und innenseitig lässt sich mit dem PERI UP Modulgerüstsystem die nur etwa elf Meter schmale Aufstandsbreite durch integrierte Auskragungen oben auf annähernd 14 Meter verbreitern.
Handball WM 2009 in Kroatien
Im Hinblick auf die 2009 in Kroatien stattfindende Handball-Weltmeisterschaft entstehen derzeit in sechs kroatischen Städten moderne Sporthallen. Mit 12.500 Sitzplätzen ist die neue Multifunktionshalle in Split nach Zagreb die zweitgrößte Anlage. Sie wird Teil des unmittelbar an der Mittelmeerküste gelegenen Sport- und Geschäftskomplexes Lora. Bereits im Dezember 2008 soll das ehrgeizige 140-Millionen-Euro-Projekt für die ersten Sport- und Kulturveranstaltungen zur Verfügung stehen.
Bauunternehmen (Gerüstbau Dachmontage): Dinarik d.o.o., Donji Prolozac
Projektbetreuung: PERI oplate i skele d.o.o., Kroatien; PERI GmbH, Deutschland
PERI Systeme im Einsatz
- PERI UP Rosett
- SB Stützbock
