Flexible Montageplattform. Heben | Neigen | Drehen

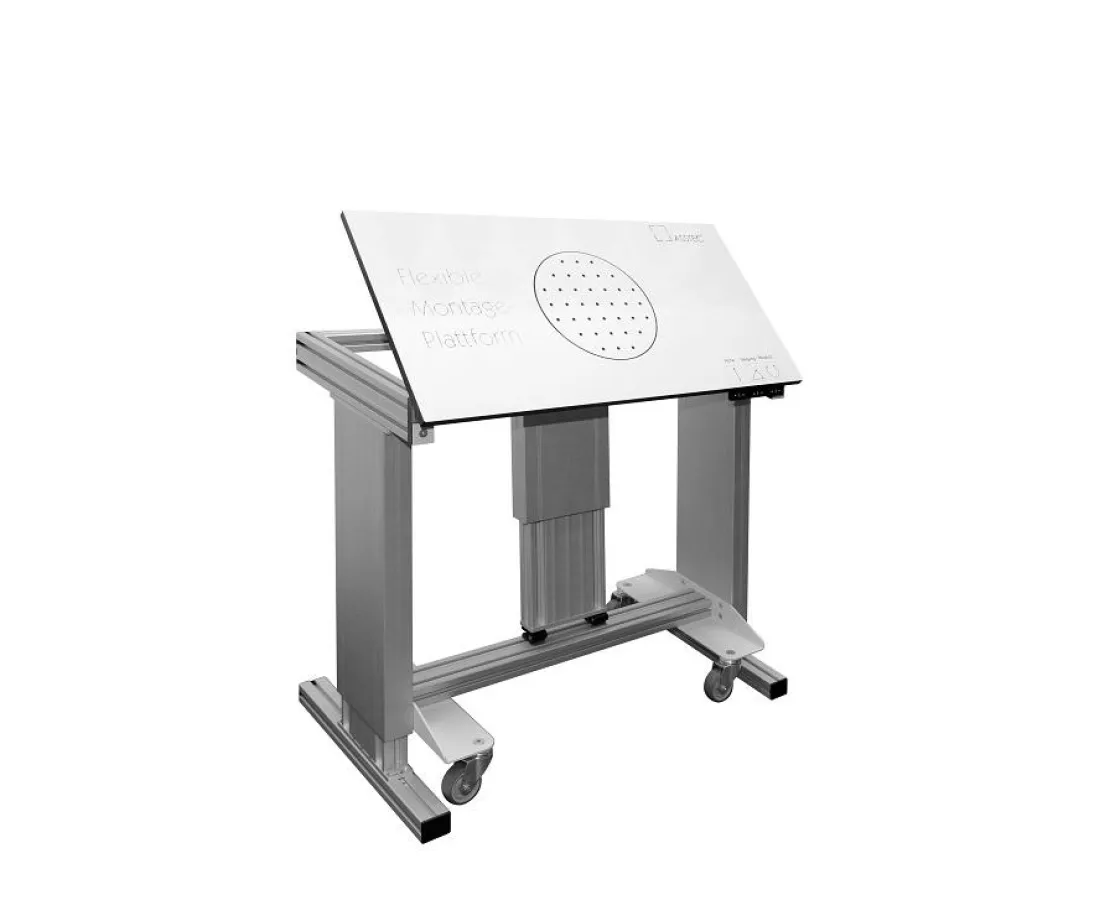

(openPR) Rottweil, 21. September 2016. ASSTEC mit Firmensitz in Rottweil hat eine neue flexible Montage-Plattform für die ergonomische Positionierung von Bauteilen entwickelt.
Höhenverstellung
Die Höhenverstellung erfolgt über elektrische Teleskophubsäulen. Durch betätigen des Handschalters lässt sich über die Auf- bzw. Ab-Taste die Hubsäule(n) aus- bzw. einfahren. Die Hubsäulen bietet ASSTEC wahlweise mit einer Druckkraft von 160kg oder 320kg pro Hubsäule an. Durch die Kaskadierung sind bis zu 12 Hubsäulen synchron steuerbar. Verfügbar sind Hübe von 350mm bis 500mm im 50mm Raster, so dass für jede Bauteilgröße die passende Konstellation realisiert werden kann.
Neigungsverstellung
Die Neigungsverstellung erfolgt analog zur Höhenverstellung elektrisch auf Tastendruck mit einer oder mehreren Teleskophubsäulen. Je nach vorhandenem Bauteilgewicht genügt eine Teleskophubsäule oder im Synchronbetrieb mehrere Hubsäulen. Der Schwenkbereich ist stufenlos zwischen 0° und 90° möglich. Sollte nur ein gewisser Schwenkbereich gewünscht werden, lässt sich dies – wie auch bei der Höhenverstellung – individuell parametrisieren.
Drehverstellung
Der Drehteller lässt sich ebenfalls elektromotorisch über einen Handtaster verstellen. Jede Position ist neben Links- oder Rechtsdrehung möglich. Auf dem Drehteller ist ein Gewindebohrbild mit M8-Gewinden eingebracht um die Bauteil-Fixierung kraft- und/oder formschlüssig auszuführen. Zur Bauteil-Fixierung können Anschlagstifte in Kombination mit Exzenter-Spannhebeln, Spann-Pratzen o.ä. eingesetzt werden.
Mit der flexiblen Montageplattform werden durch verbesserte Ergonomie-Bedingungen die Werker entlastet und die Arbeitszufriedenheit maximiert.
Die Qualität in Produkt und Prozess steigt und die Arbeitseffizienz wird erhöht.
