Einfache Fehlerdiagnose an CAN- und CANopen-Systemen

(openPR) Mit dem universellen Installationstester "CANcheck" von IXXAT wird die Funktionsprüfung und Fehlersuche an CAN- und CANopen-Systemen nun noch einfacher.

Neben den bewährten Funktionen zum physikalischen Test von Leitungen, Verdrahtung, Abschlusswiderständen und der Leitungslänge sowie dem Funktionstest mit der Messung der Signalpegel, der Buslast und der Anzeige von Nachrichten und Error-Frames, verfügt CANcheck nun über zusätzliche Funktionen für die Protokollierung der Messergebnisse sowie deren Prüfung auf Plausibilität.

Bis zu vier Messreihen können auf dem Gerät hinterlegt und später auf dem PC zur Archivierung gespeichert werden. Ferner können die Messdaten vor Ort automatisch auf ihre Plausibilität geprüft werden, wodurch Fehler bei der Systembeurteilung vermieden werden.

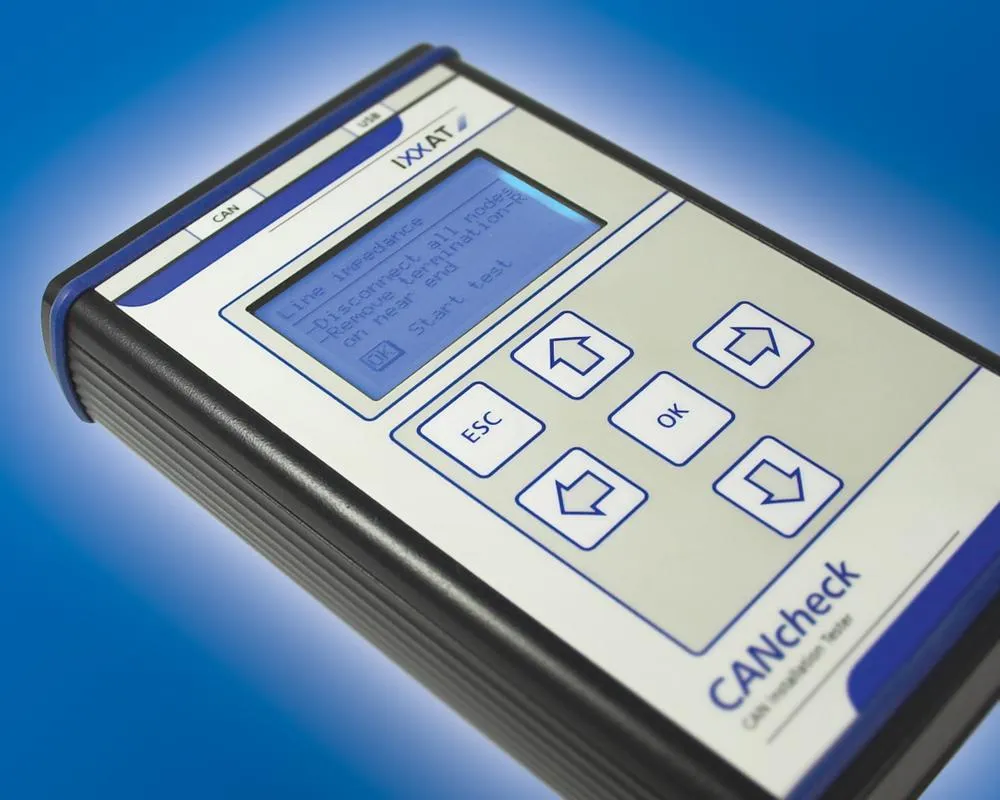

Das batteriebetriebene Hand-held Gerät wird mittels Steuerungstasten und grafischem LCD-Display bedient. Die Ausgabe der Testergebnisse erfolgt über das LCD-Display oder einen PC, an den der CANcheck per USB-Schnittstelle angeschlossen wird.

Das Gerät verfügt über eine High-Speed CAN-Schnittstelle gemäß ISO/IS 11898-2. Für die Spannungsversorgung werden vier Mignon Batterien (AA) benötigt. Die Betriebsdauer des CANcheck liegt, je nach Einsatz, bei ca. 24 Stunden. Speziell für den Einsatz im Feld verfügt das Gerät über ein robustes Aluminiumgehäuse.
