Türmaße nach DIN – Rohbaumaße, Lichtmaße sowie DIN L und DIN R richtig verstehen

Wichtige Maße und Begriffe im modernen Türbau praxisnah erklärt

(openPR) Türen gehören zu den am häufigsten genutzten Bauteilen im Innenausbau – und zugleich zu jenen, bei denen Planungsfehler besonders häufig auftreten. Begriffe wie Rohbaumaß, Maueröffnungsmaß oder Lichtdurchgangsbreite werden im Alltag oft synonym verwendet, obwohl sie unterschiedliche technische Bedeutungen haben. Hinzu kommt die DIN-Richtung einer Tür, also die Festlegung auf DIN links oder DIN rechts, die für Funktion, Montage und spätere Nutzung entscheidend ist.

Gerade bei hochwertigen Innentüren mit geringen Maßtoleranzen, etwa bei Stahl-Glas-Konstruktionen, zeigt sich schnell, wie wichtig eine saubere Maßdefinition ist. Bereits wenige Millimeter Abweichung können zu Spannungen im Rahmen, unzureichender Dichtheit oder aufwendigen Nacharbeiten führen. Dieser Beitrag erläutert die wichtigsten Türmaße nach DIN und zeigt, wie sie in der Praxis eindeutig bestimmt und korrekt angewendet werden.

Genormte Türmaße im deutschen Innenausbau

Im Wohn- und Objektbau orientieren sich klassische Holzinnentüren in Deutschland überwiegend an den Normen DIN 18100 und DIN 18101. Diese definieren das Zusammenspiel von Türblatt, Zarge und Rohbauöffnung. Ziel ist eine standardisierte Planung, die eine reproduzierbare Montage ermöglicht und spätere Austauschbarkeit sicherstellt.

Die Normen basieren auf festen Maßrastern, die sich historisch aus dem Mauerwerksbau entwickelt haben. Für Neubauten und modernisierte Bestandsgebäude bieten diese Standardformate eine hohe Planungssicherheit. Gleichzeitig erleichtern sie die Abstimmung zwischen Rohbau, Ausbau und Türmontage, da alle Beteiligten mit denselben Referenzmaßen arbeiten.

Baurichtmaß und Maueröffnungsmaß – klare Abgrenzung in der Praxis

Das Baurichtmaß ist ein theoretisches Planungsmaß. Es folgt dem klassischen 12,5-cm-Raster des Mauerwerksbaus und dient vor allem der Koordination im Grundriss und in der Ausführungsplanung.

Davon zu unterscheiden ist das Maueröffnungsmaß. Es beschreibt die tatsächlich hergestellte Öffnung im Rohbau. Dieses Maß fällt bewusst etwas größer aus als das Baurichtmaß. Der zusätzliche Spielraum ist notwendig, um Zargen ausrichten, befestigen und lotrecht einstellen zu können. Unebenheiten im Baukörper lassen sich so ausgleichen, ohne die Funktion der Tür zu beeinträchtigen.

Bestellmaß und Türblatt-Außenmaß

Das Bestellmaß bezeichnet die Außenabmessungen des Türblatts, die für die Fertigung relevant sind. Es wird ohne Abzüge angegeben und bildet die Grundlage für die Produktion.

Je nach Ausführung unterscheiden sich diese Maße geringfügig. Gefälzte Türblätter besitzen aufgrund der Falzgeometrie ein etwas größeres Außenmaß als stumpf einschlagende Varianten. Für die Planung ist entscheidend, dass das Bestellmaß nicht mit dem lichten Durchgang oder der sichtbaren Türbreite verwechselt wird.

Lichtes Durchgangsmaß – der tatsächlich nutzbare Durchgang

Das lichte Zargendurchgangsmaß beschreibt die real nutzbare Breite und Höhe einer Türöffnung. Gemessen wird zwischen den inneren Zargenkanten sowie vom fertigen Fußboden bis zur Unterkante des oberen Rahmens.

In der Praxis ist dieses Maß besonders relevant für barrierefreie Grundrisse, Verkehrsflächen oder Möblierungskonzepte. Eine Tür kann optisch großzügig wirken, bietet aber dennoch einen deutlich kleineren tatsächlichen Durchgang. Deshalb sollte das lichte Maß stets separat betrachtet und frühzeitig definiert werden.

Standardmaße und Sondermaße im Vergleich

Im klassischen Türenbau dominieren genormte DIN-Formate, die den Großteil der Wohnanwendungen abdecken. In bestimmten architektonischen Situationen – etwa bei Altbauten, nicht normgerechten Öffnungen oder filigranen Konstruktionen – sind jedoch Sondermaße erforderlich.

Besonders bei Stahl-Glas-Türen mit schmalen Profilansichten und hoher Maßpräzision wird fast immer auf individuelle Abmessungen zurückgegriffen. Hier orientiert sich die Konstruktion direkt am tatsächlichen Maueröffnungsmaß und an gestalterischen Vorgaben wie Achsrastern, Sprossenlayouts oder angrenzenden Glasflächen. Die klassische DIN-Rasterlogik dient dabei eher als Referenz denn als starre Vorgabe.

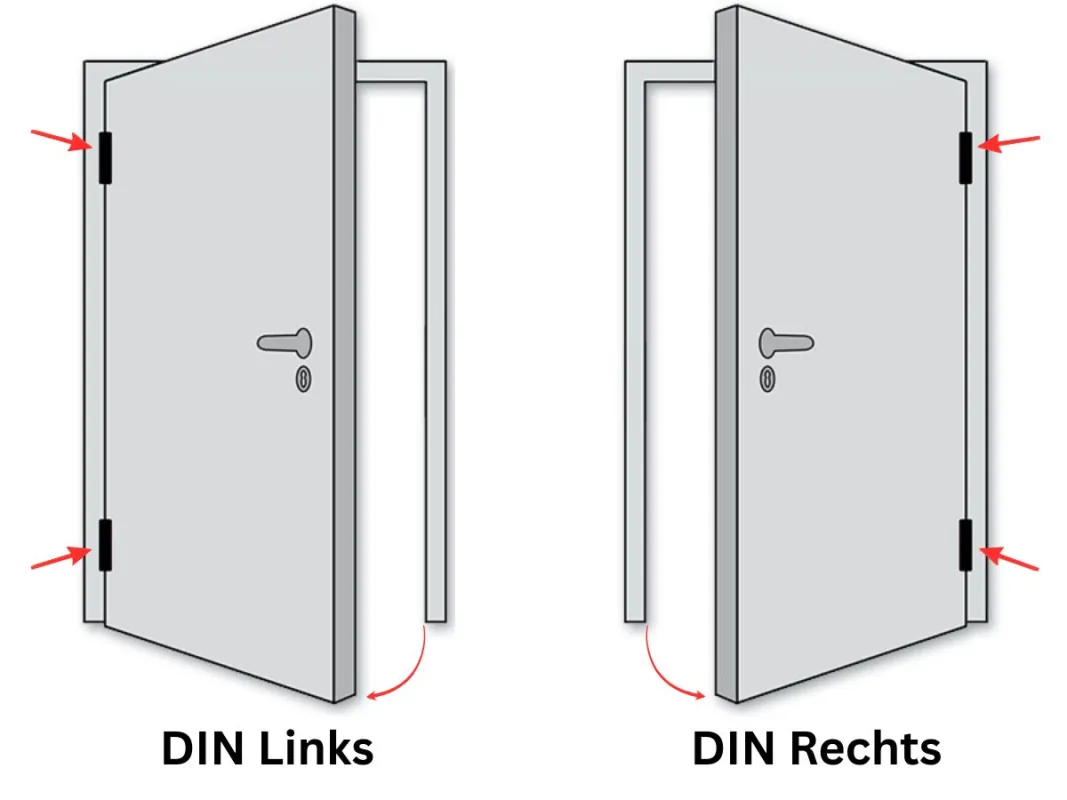

DIN-Richtung korrekt bestimmen: DIN links und DIN rechts

Die DIN-Richtung legt fest, auf welcher Seite die Tür angeschlagen ist. Sie wird unabhängig von der Öffnungsrichtung bestimmt. Entscheidend ist ausschließlich die Position der Türbänder.

Zur Bestimmung stellt man sich vor die geschlossene Tür und betrachtet die Seite, auf der die Bänder sichtbar sind:

Befinden sich die Bänder links, handelt es sich um DIN links (DIN L).

Befinden sich die Bänder rechts, handelt es sich um DIN rechts (DIN R).

Diese Festlegung ist essenziell für die Ausführung von Schloss, Drückergarnitur, Zarge und Rahmengeometrie. Insbesondere bei konstruktiv anspruchsvollen Türsystemen beeinflusst die DIN-Richtung zudem Bewegungsflächen, Profilaufbau und die technische Integration in angrenzende Bauteile.

Warum präzise Türmaße für die Planung entscheidend sind

Eine Tür ist mehr als ein bewegliches Bauteil im Grundriss. Ihre Maße beeinflussen Nutzungsabläufe, Möblierung, Schallschutz, Dichtheit und langfristige Funktion. Fehler bei Maßdefinition oder DIN-Richtung führen häufig zu Verzögerungen, kostenintensiven Anpassungen oder Einschränkungen im täglichen Gebrauch.

Standardisierte DIN-Maße bieten im klassischen Innenausbau ein hohes Maß an Sicherheit. Maßgefertigte Lösungen erfordern hingegen ein besonders präzises Aufmaß und eine klare Terminologie. Wer die grundlegenden Begriffe kennt und konsequent anwendet, schafft die Basis für technisch saubere, langlebige und architektonisch stimmige Türlösungen.
