(openPR) 07.01.2020 - Flutmuldenbrücke, Meppen/Versen
Auf Basis vielseitig einsetzbarer, miteinander kombinierbarer Schalungs- und Gerüstsysteme und der Möglichkeit der projektspezifischen Hinzumietung werden bei einem Brückenvorhaben bei Meppen hohe Qualitätsansprüche erfüllt. Zudem sorgt ein kompetenter Baustellensupport für erhebliche Zeit- und Kostenvorteile bei der Ausführung.
Die Kreisstraße K203 quert zwischen Meppen und Versen den Bullerbach und führt über das Überflutungsgebiet der Ems. Der Neubau einer 211 m langen Brücke ersetzt das bisherige, mangels Tragfähigkeit zuvor zurückgebaute Bauwerk. Die neue Brücke wird als 7-feldrige Konstruktion mit Stützweiten zwischen 28 m und 32,50 m und einem schlankeren Überbau ausgeführt. Parallel zur zweispurigen Fahrbahn wird auch ein Geh- und Radweg auf der 12,80 m breiten Brücke geführt. Der Brückenneubau ist auf insgesamt 85 Bohrpfählen bis zu 26 m tief gegründet.
Sichtbeton mit Systemschalung
Als Schalungssystem für Brückenwiderlager und -pfeiler dient der bauausführenden Oehm GmbH aus Meppen die neue MAXIMO Struktur Rahmenschalung von PERI. Diese erlaubt das Aufbringen einer zusätzlichen Brettschalung, um die geforderte Betonoberfläche zu erzielen. Gleichzeitig kann mit den MAXIMO Elementen auch im Brückenbau einfach ein- und ausgeschalt werden – und die an den Elementen verbleibenden Arbeitsbühnen auf Basis des modularen MXK Konsolensystems sorgen zudem für hohe Arbeitssicherheit.
Kombinierte Überbauschalung

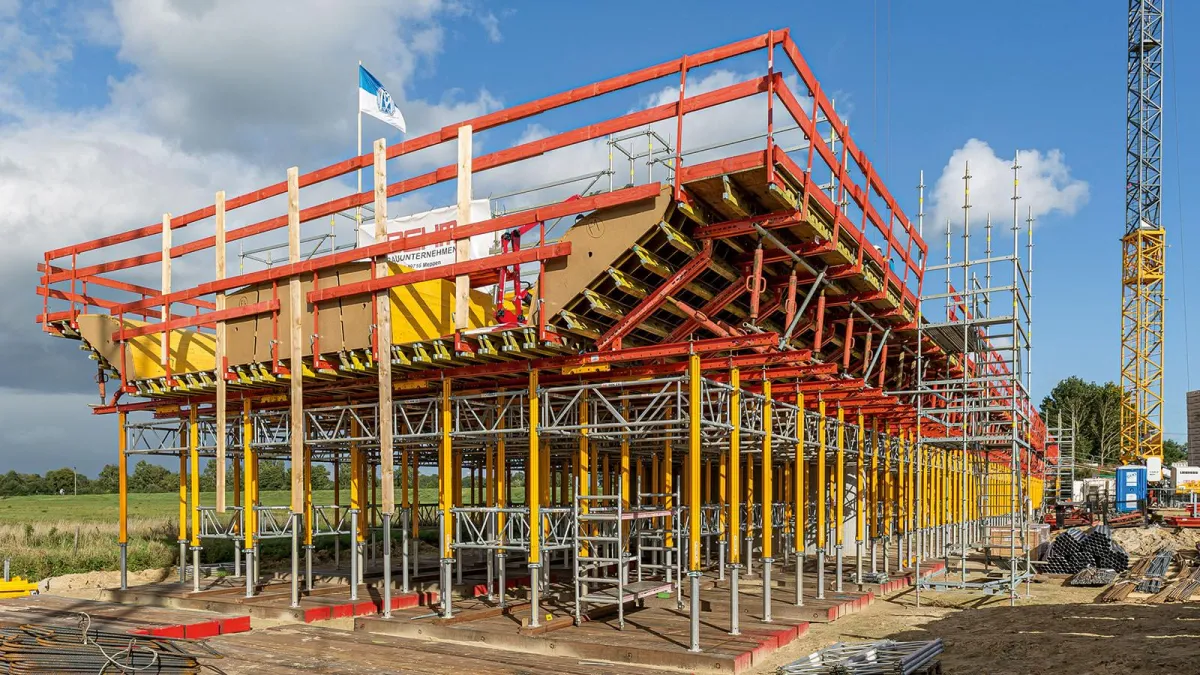

Auch der als zweistegiger Plattenbalken ausgebildete Überbau wird in Ortbetonbauweise mit einer Brettstruktur-Sichtflächenschalung ausgeführt. Die Herstellung erfolgt in drei Abschnitten mit 57 m bzw. 88 m Länge auf einem flachgegründeten Traggerüst. Das Meppener Baustellenteam verwendet als Unterkonstruktion alu-leichte MULTIPROP Deckenstützen aus dem Eigenbestand, die mithilfe projektspezifisch angemieteter MRK-Rahmen zu tragfähigen Lasttürmen verbunden sind. Auch die Überbauschalung auf Basis des VARIOKIT Ingenieurbaukastens ist eine wirtschaftliche Kombination aus Eigenmaterial und Zumietung aus dem umfangreichen PERI Mietpool. Insbesondere die Ausbildung von 4 m breiten Tischeinheiten beschleunigt die Umsetzvorgänge und führt nach Angabe der Baustellenverantwortlichen zu erheblichen Zeitvorteilen gegenüber herkömmlichen Lösungen.
Besondere Rahmenbedingungen
Zusätzlich zu den aufwändigen Maßnahmen zur Tiefgründung erforderte die Baumaßnahme auch die Berücksichtigung von etwaigen Stillstandszeiten aufgrund von möglichen Überschwemmungen. So musste mit fachkundiger Unterstützung des PERI Fachberaters bei der Planung und Ausführung berücksichtigt werden, dass bei allen Bauphasen der Abflussquerschnitt nur maximal 15 % eingeschränkt ist. Während bei Hochwasser beispielsweise die Baukräne temporär demontiert werden müssen, kann die komplette MULTIPROP Unterstützung stehen bleiben.
Für spezielle Oberflächenanforderungen
Die neue MAXIMO Struktur von PERI ermöglicht die Herstellung von speziellen Betonoberflächen mit Sichtbetonanforderungen – für Anwendungsgebiete im Hoch- und Infrastrukturbau sowie bei Brückenersatzbauten. MAXIMO Struktur mit werkseitig montierter 3-Schicht-Trägerplatte lässt sich mit unterschiedlichen Platten und Profilbrettern belegen, das lässt großen Spielraum für die Gestaltung. Auf Kundenwunsch liefert PERI die MAXIMO Struktur auch fertig montiert oder mit maßgenau zugeschnittener Schalhaut für die bauseitige Montage. Bei der Befestigung von vorne wird die Strukturschalung geklammert oder verschraubt, bei der Montage von hinten verschraubt.
Die Elemente sind in den Höhen 1,20 m, 2,70 m und 3,30 m verfügbar. Sie lassen sich problemlos mit den MAXIMO Standardelementen kombinieren, wenn beispielsweise die spezielle Betonoberfläche nur für eine Seite gefordert ist. Die Ankerung erfolgt mit DW 15 oder DW 20 Ankern mit Hüllrohr und Konen, der Frischbetondruck beträgt bis 80 kN/m². Als ergänzende Variante der bewährten MAXIMO Rahmenschalung steht auch für die MAXIMO Struktur das gesamte MAXIMO Zubehör zur Verfügung – beispielsweise das MAXIMO Konsolensystem MXK als flexible und sichere Arbeitsbühne.
Bauunternehmen
Dipl.-Ing. H. Oehm GmbH & Co. KG, Meppen
Projektbetreuung
PERI Vertriebs- und Ingenieurbüro Oldenburg
