Emskirchen, 14. Februar 2019. Auf den Dreh- und Spantagen (DST) Süd-West vom 10. bis 12. April in Villingen-Schwenningen zeigt die WEILER Werkzeugmaschinen GmbH zwei kompakte Präzisions-Drehmaschinen für die Zerspanung kleiner und komplexer Werkstücke. Neben einer E30 mit WEILER SL2 Zyklensteuerung zeigt der Maschinenbauer aus der Reihe konventioneller Präzisions-Drehmaschinen eine Condor VCplus mit WTS WEILER Touchscreen-Bedienung.
Beide Exponate stehen beispielhaft für eine Vielzahl an flexibel einsetzbaren und einfach zu bedienenden Drehmaschinen aus dem Hause WEILER. Sie bieten größte Genauigkeit und Laufruhe über den gesamten Drehzahlbereich, wodurch sich feinste Oberflächen erzielen lassen. Interessant sind sie für Unternehmen, die Werkstücke als Einzelteile und in Kleinserien fertigen und die Maschinen suchen, die gleichermaßen in Industrie und Ausbildung einsetzbar sind. Für die berufliche Bildung eignet sich insbesondere die Condor VCplus, die zu diesem Zweck eine umfassende Sicherheitsausstattung bietet. Repräsentiert wird WEILER auf den DST von seinem örtlichen Händlerpartner Grauer & Karsten GmbH & Co. KG.
E30 mit WEILER SL2 Steuerung: komplexe Werkstücke einfach drehen

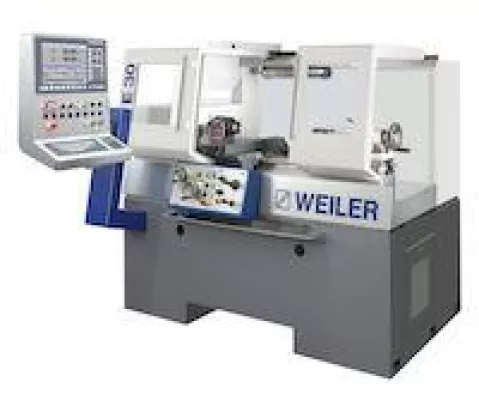

Ausgestattet ist die E30 mit der aktuellen WEILER SL2 Steuerung, die für alle Präzisions-Drehmaschinen von WEILER mit Zyklensteuerung erhältlich ist. Das kleinste Modell der Baureihe verfügt damit über zahlreiche Ausstattungsmerkmale, die das Drehen spürbar erleichtern. Dazu gehört ein leistungsfähiger Rechner, eine komfortable Datenverwaltung, umfangreiche Abspan- und Einstechzyklen und ein vereinfachter Gewindezyklus. Die Benutzeroberfläche erschließt sich intuitiv, bedient wird die WEILER SL2 Steuerung bequem über einen großen, übersichtlichen 15-Zoll-Bildschirm. Die einfache Handhabung der E30 erinnert an eine konventionelle Präzisions-Drehmaschine, gleichzeitig bietet sie die Anwendungsvielfalt einer CNC-Maschine, da selbst komplexe Werkstücke wirtschaftlich und in größter Genauigkeit gedreht werden können.
Die E30 verfügt über eine Spitzenweite von 750 mm und einen Umlaufdurchmesser über Bett von 330 mm. Der Drehzahlbereich reicht von 1-4.500 U/min, die kraftvolle Zerspanungsleistung der kompakten Maschine resultiert aus einem Antrieb mit 11 kW und einem Spindelstock mit einer Bohrung von 40,5 mm. Zu sehen ist sie auf der Messe mit einem 4-fach Parat Schnellwechselhalter und einem Keilstangenfutter mit einem Durchmesser von 200 mm.
Für unterschiedliche Anwendungen kann die E30 mit verschiedenen Werkzeugsystemen ausgerüstet werden, beispielsweise mit einem Multifix-Stahlhalter oder einem automatisch schaltenden 8-fach-Scheibenrevolver. Die einsetzbaren Spannmittel sind ebenso vielfältig, unter anderem mechanische Handspannfutter und hydraulische Kraftspanneinrichtungen.
Sichere Ausbildung: Condor VCplus mit WTS WEILER Touchscreen

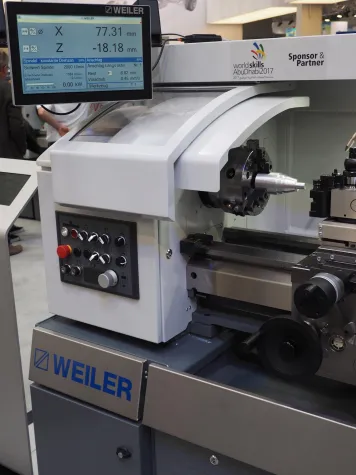

Mit der Condor VCplus ist auf den DST eine konventionelle Präzisions-Drehmaschine zu sehen, die aufgrund ihrer umfassenden Sicherheitsausstattung und ihrer WTS WEILER Touchscreen-Bedienung für den Einsatz in der modernen Ausbildung prädestiniert ist. Charakteristisch ist neben der hohen Präzision und dem robusten Aufbau eine umfangreiche Sicherheitsausstattung. Diese umfasst beispielsweise einen polumschaltbaren Hauptantrieb und eine automatische Handausrückung, eine Abdeckung der Zug- und Leitspindel und eine zweikanalig aufgebaute Sicherheitstechnik. Alle Wartungsstellen sind bequem erreichbar, Späne werden in einer herausnehmbaren Wanne aufgefangen und lassen sich so rasch entsorgen.
Einfach wie ein Smartphone zu bedienen
Darüber hinaus punktet die Condor VCplus mit dem von WEILER entwickelten Touchscreen-Monitor WTS, dessen Oberfläche sich so einfach wie bei einem Smartphone und Tablet bedienen lässt. Bedien-Apps liefern schnell abrufbare Zusatzinformationen und Erklärungen. Per Wischbewegung oder Fingerdruck lassen sich die Anwendungen auswählen, vergrößern oder nebeneinander anzeigen. Auf dem Bildschirm können zudem Videohilfen aufgerufen werden, etwa für Wartungsarbeiten oder Reparaturen.
Die Condor VCplus bietet neben einer Spitzenweite von 800 mm und einem Umlaufdurchmesser über Bett von 360 mm eine hohe Zerspanungsleistung. Erleichtert wird das konventionelle Drehen durch die Anzeige- und Regelelektronik WEILER VCplus, an der sich eine Reihe von Funktionen direkt anwählen lässt. So kann der Bediener konstante Schnittgeschwindigkeiten mit Drehzahlbegrenzung einstellen oder Informationen zu Werkzeugen abrufen. Für eine hohe Energieeffizienz sorgt das von WEILER entwickelte Energiesparsystem „e-TIM“. Optional ist zudem das Lehrer-IdentifikationS-System „e-LISSY“ von WEILER erhältlich. Dies ermöglicht es den Ausbildern, jedem Nutzer individuell Funktionen freizuschalten.
Die auf den DST gezeigte Condor VCplus verfügt ebenfalls über ein Keilstangenfutter mit einem Durchmesser von 200 mm. Anschaulich werden anhand eines Werkstücks die vielschichtigen Softwareoptionen gezeigt, die die Maschine bietet – wie Kegeldrehen, Anschläge, Gewindeschneidunterstützung und Gewindepositionierung der Hauptspindel.
