Die perfekte Beschreibung dieses Klassikers ist: Hybrid zwischen einer traditionellen Messlupe und einer Risslupe. Die Fokussierung wird wie bei den Risslupen durch den Schiebesitz der Optik vorgenommen. Durch die geneigte Stellung ist ein hervorragender Lichteintritt in das Lichtfenster möglich. Besonders zu betonen ist, die auf dem Glas im Hochvakuum aufgedampfte Chromteilung, die eine hohe mechanische und chemische Festigkeit bietet. Die F & C Messlupe überzeugt durch erstklassige Schärfe und ein qualitativ hochwertiges, achromatisches Lin…

Den Original PEAK Fadenzähler aus der Serie WZ3, ausgestattet mit der Glasskala der Messlupe 1975. Der Fadenzähler verfügt wie gewohnt über eine aplanatische Optik, die eine verzeichnungsfreie Darstellung bis zum Rand ermöglicht. Eine hohe Tiefenschärfe und kontrastreiche Darstellung wird mit dieser Optik realisiert. Die schwarze Lackierung des Metallgestells vermeidet störende Reflektionen. Das Besondere an der neuen Type 3408-WZ3-S ist, dass wir diese mit zwei Bestellnummern anbieten: Eine für Rechtshänder und eine für Linkshänder. Sie k…

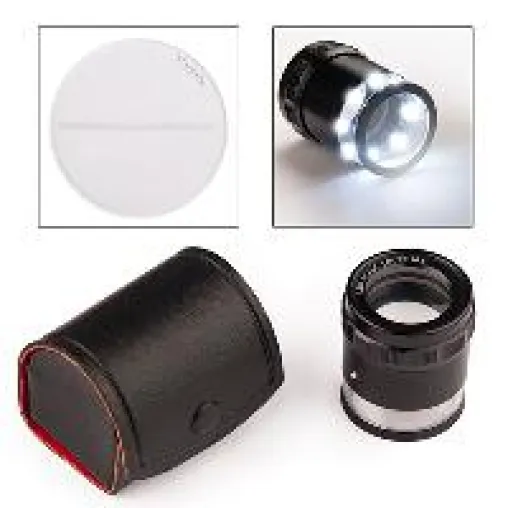

waren alle Messlupen in einer separaten Beleuchtungseinheit einzustecken. Dadurch wurde die Messlupe unhandlicher, größer und schwerer. Die neue KIMAG LED Präzisionsmesslupe von KITOTEC mit achromatischer (farbfehlerkorrigierter), beschichteter Optik, die aus 4 Elementen und 2 Baugruppen besteht. Die Mess-Skala ist aus Glas und hat eine Teilung von 0,1 mm bei 30 mm Messlänge. Im Gehäuse ist ein Ring bestehend aus acht LED verbaut, der für eine helle und kontrastreiche Ausleuchtung des Messfeldes sorgt. Der Widerspruch zwischen hohem Auflösung…

Diese Skalen-Lupe besteht aus einem schwenkbaren aplanatischen Objektiv mit einer verzeichnungsfreie Abbildung bis zum Rand), einem Halter und einem Ganzmetallgehäuse. Auf der Metallbasis ist eine Skala mit Teilung 0,1 mm und Fadenkreuz integriert, die zudem noch drehbar ist. Durch diese Form ist es möglich, einen breiteren Funktionsraum für die Beobachtung zu erhalten. Die Linse kann um 360° gedreht werden für den Fall das darunter beispielsweise retuschiert werden soll. Für höchste Prüfanforderungen (z. B. Fingerabdrücke) oder sehr filigran…

Für die schnelle Überprüfung von Teilen ist das V-7000-S Videomikroskop eine echte Alternative. Durch die Möglichkeit Bilder zu speichern oder das System mit einer DVI-Kamera als Profilprojektor zu nutzen bzw. durch eine zusätzliche Rastung mit der Messsoftware Metric zu kombinieren ergeben sich vielfältige Nutzungsmöglichkeiten. Das System für die schnelle visuelle Überprüfung von Teilen. V-7000 ist ein Macrozoomobjektiv (F2,5/18-108mm) welches eine Vergrösserung von 10-fach bis 40-fach (bezogen auf einen 17" PC Monitor) ermöglicht. Die im…

Das Optiksystem bietet ein absolut randscharfes, farbgetreues und extrem kontrastreiches Bild über die gesamte Sichtfläche. Das durch die Lupe wahrgenommene Bild ist von der Bildmitte bis zum Bildrand besonders scharf, da die Lupe einer sorgfältigen optischen Korrektur unterzogen worden ist und Abweichungen und Verzerrungen beseitigt wurden. Herkömmliche Lupen sind nur in Bezug auf die Bildmitte korrigiert. Diese Lupe ist einer anastigmatischen Linse eines Kameraobjektivs ähnlich und mit derselben Sorgfalt und Präzision wie diese hergestellt.…

Universeller Präzisionsschraubstock zum feinfühligen Klemmen und Spannen von rotationssymmetrischen und prismatischen Präzisionsteilen mit empfindlichen Oberflächen bzw. Werkstoffen. Das Gerät besteht aus gehärtetem, korrosionsbeständigem Stahl (NIRO) und beinhaltet umfangreiches Zubehör. Alle Flächen sind hochpräzise geschliffen (

Es handelt sich beim optischen System dieser Lupe nicht um ein herkömmliches, sondern um ein „telezentrisches“ System, d.h. es ist mit einer kleinen Öffnung im Brennpunkt des Linsensystems versehen, durch die man nicht nur die Länge oder Breite von flachen Objekten, sondern auch von dreidimensionalen Objekten, wie etwa Kugeln, Zylindern usw. messen kann, ohne dass dabei Parallaxenfehler auftreten. Die telezentrische PEAK Messlupe 1999 entspricht im Prinzip einem teuren Profilprojektor. Das Linsensystem aus drei Elementen in zwei Gruppen ist s…

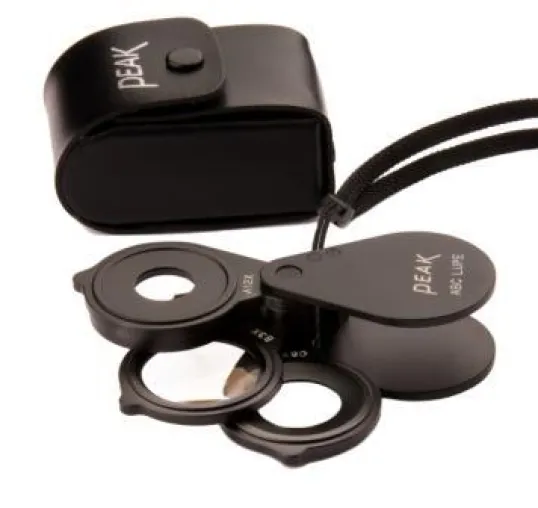

Jeder kennt es: Für unterschiedliche Anwendungen immer die passende Lupe zur Hand zu haben ist fast unmöglich. Die neue ABC Lupe von PEAK schafft hier Abhilfe mit den sieben Vergrösserungen von 3-fach bis 18-fach durch die drei Kombinationsmöglichkeiten der drei Linsen. Der Name ABC Lupe kommt von den drei unterschiedlichen Einschlaglinsen die kombiniert werden können. Die erste (oberste) ist eine 12-fache, achromatische Linse. Die B-Linse hat eine 3-fache Vergrösserung und eine plankovexe Optik und last but not least die C-Linse mit ihrer 6…

Einfach, Robust und Preiswert. Der Inspektionsbaukasten CV ist eine optimale Lösung, wenn mit festen Vergrösserungen gearbeitet werden soll. Vergrösserungen von 5-fach bis 3.000-fach auf dem Bildschirm sind möglich. Die eingesetzten Objektive haben eine optische Vergrösserung von 0.5-fach bis 50-fach. Bei Einbauten in Anlagen und Maschinen werden die CV Systeme mit Schraubgewinden geliefert. Bei stationären Arbeiten sind die Magnetwechselobjektive schneller in der Anwendung. Die Beleuchtungen: LED Ringlichter mit verschiedenen Abstrahlwinkeln…

Der ideale Helfer für die Tiefenmessung. Der nahezu spielfreie, koaxiale Vortrieb erlaubt die exakte Fokussierung der Schärfeebenen. Um dies zu erreichen, wurde der Mikroskopkörper aus der Serie 2034 modifiziert. Mit dem serienmäßigen 30-fachen Objektiv, das entspricht einer 300-fachen Vergrößerung, erzielt man eine geringe Tiefenschärfe, die für ein exaktes Arbeiten erforderlich ist. Selbstverständlich kann man mit dem Mikroskop auch ganz normale Längenmessungen durchführen. Die kleinste Teilung der Skala für die Längenmessung sowie die der …

Die Präzisions-Glasmaßstäbe besitzen aus Hartchrom aufgedampfte Teilstriche und Zahlen. Je eine Skala in Metrischer- und in Inch-Teilung stehen zur Verfügung. Zum besseren Ablesen der Zahlen sind diese einseitig mit einem weißen Band unterlegt. Seitlich befinden sich zwei eloxierte Haltegriffe zum sicheren Handling der Chromscale. Die Präzisionslupen (Type 2016 mit 15-facher Vergrößerung und einem Sichtfeld von 12 Millimetern) ermöglichen in Verbindung mit den beiden Leuchten ein einfaches, fehlerfreies Ablesen der Skala. Die kleinste Teilung…

Klein, leicht, handlich und eine perfekte Optik: Das PEAK Mikroskop der Serie 2034 besticht durch sein unkompliziertes Handling. Einfach das Mikroskop auf das Messfeld aufsetzen, fokussieren - fertig. Dank des klaren Acrylfusses ist die zu prüfende Fläche von allen Seiten einsehbar. So lässt sich die Messstelle leicht auffinden. Die Fokussierung erfolgt durch das koaxiale Verdrehen des Tubus. Für das Standardmikroskop stehen Objektive von 2-facher bis 30-facher Vergrößerung zur Verfügung. Dies ergibt in Verbindung mit dem 10-fachen Okular Ver…

Zum Messen von XY Abständen im Arbeitsraum moderner CNC Bearbeitungsmaschinen (Bearbeitungszentren, Senk-, Drahterodiermaschinen, Drehzentren usw.) ist das kleine, leicht zu handhabende USB Kamerasystem CV-VZM ideal geeignet. Ohne abspannen der Bauteile filigrane Details optisch betrachten und vermessen, gerade in Grenzbereichen ist dies sehr hilfreich. Die USB 2.0 Kamera mit 1600 x 1200 Pixel bietet eine sehr gute Bildqualität. Das 2-fache Objektiv hat einen Arbeitsabstand von ca. 35 mm. Das Sichtfeld beträgt ca. 3 mm in der horizontalen und…

Das Messsystem in Verbindung mit der Messsoftware Metric und der Bildverarbeitungssoftware Profilcheck ermöglicht eine zerstörungsfreie Vermessung der Steigung (Drall). Mit der 2D Messsoftware Metric Plus werden mit der Sonderfunktion Winkel 4C manuell folgende Messungen durchgeführt und protokolliert: Steigungsmessung der Kühlkanäle, Durchmesser, des Rohlings, Zentrumsabstand der Kühlkanäle (Mitte zu Mitte), Maximalabstände der Kühlkanäle und den Bohrungsdurchmesser der Kühlkanäle. Rohstäbe mit nierenförmigen Kühlkanälen werden mit der Bil…

Die Messmikroskope der Serie 2054-CIL sind standardmäßig mit einer koaxialen sowie seitlichen Beleuchtung ausgestattet. Der Vorteil der koaxialen Beleuchtung ist, dass Oberflächenstrukturen besonders auf verchromten oder spiegelnden Flächen mit einer seitlichen Leuchte nicht einwandfrei identifiziert werden können. Nur der Lichtaustritt direkt durch das Objektiv macht eine Inspektion erst möglich. Völlig neu ist nun die Möglichkeit das Mikroskop mit einer seitenrichtigen Darstellung zu erhalten. Das Mikroskop mit der Bezeichnung 2034-CIL-EIM…

Mit der variablen Brennweite ist die Zoomlupe einzigartig. Der Vergrößerungsbereich von 8- bis 16-fach und jetzt alternative 10-fach bis 20-fach erlaubt ein Sichtfeld von 20 bis 10 Millimetern. Das Linsensystem besteht aus 8 Linsen in 6 Gruppen für das zoomen. Ein Ausgleich von +2,5 bis -5 Dioptrien, eine Messskala mit einer Teilung von 0,1 Millimetern sowie zusätzlicher 0,005 Inch Teilung lässt keine Wünsche offen. Das optische System dieser Lupe hält genügend Helligkeit in jedem Stadium der linearen Wiedergabe mit wenig optischer Abweichung…
