(openPR) Eine am Helmholtz-Zentrum Dresden-Rossendorf (HZDR) entwickelte Methode nutzt magnetische Felder, um mechanische Belastungen in Wellen und Achsen zu registrieren. Der kürzlich von der HZDR Innovation GmbH – einer Tochterfirma des HZDR – entwickelte, praxistaugliche Sensor „Argus“ baut auf dem Prinzip auf. Er soll künftig helfen, großtechnische Anlagen wie Windparks, Bergbaumaschinen, Generatoranlagen oder Zementwerke effizienter zu überwachen.
---
Wenn Wellen und Achsen große Kräfte bei hohen Drehzahlen übertragen, geht das oft an die Substanz der Lagerungen. Das Material verschleißt und ermüdet, es können abnormale oder gar gefährliche Betriebszustände auftreten. Deshalb werden systemrelevante Bauteile in Industrieanlagen ständig überwacht. Auf den Wellen angebrachte Dehnmessstreifen registrieren neben den übertragenen Kräften auch mechanische Veränderungen im Material.
Eine alternative Möglichkeit ist die berührungslose Vermessung durch Magnetfelder. Prof. Andreas Kolitsch und sein Team von der HZDR Innovation GmbH haben das vom HZDR entwickelte und patentierte Labormodell jetzt zu einem praxistauglichen Sensor weiterentwickelt. Der Multifunktionssensor „ARGUS“ kann eine Vielzahl von mechanischen Betriebsgrößen, wie Drehzahl, Drehmoment oder Lageabweichung, berührungslos auf induktive Weise messen.

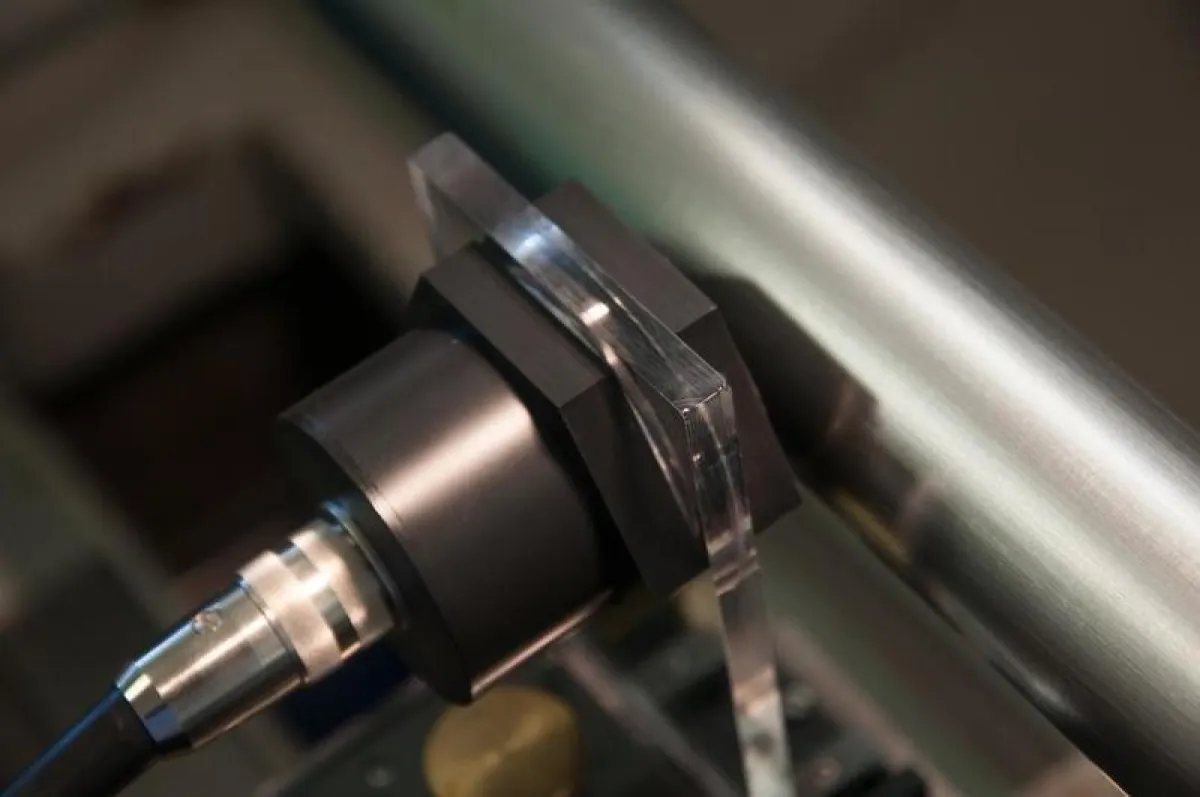

Das Messsystem besteht aus einer Vielzahl von Sende- und Empfängerspulen in einem Sensorkopf, der kontaktlos im Abstand von einigen Millimetern zur Welle angebracht wird. Durch das kontaktlose Funktionsprinzip arbeitet der Sensor auch in staubiger, öliger oder chemisch aggressiver Betriebsumgebung. Der Entwickler Dr. Dominique Buchenau erklärt das Prinzip vereinfacht: „Fließt elektrischer Strom durch eine Senderspule des ARGUS-Sensors, baut sich ein Magnetfeld auf. Die Empfängerspulen registrieren dieses Feld. Treten nun im Rotationszustand zum Beispiel Torsionskräfte oder Lageabweichungen im Antriebselement auf, detektieren die Empfängerspulen eine charakteristische Veränderung des Senderfeldes – und diese Veränderung können wir auswerten.“
Mit Argusaugen
Insgesamt können mit dem ARGUS-Sensor gleichzeitig acht Betriebsgrößen, wie beispielsweise Drehzahl und Drehmoment, über den Zustand der Welle berührungslos gemessen und angezeigt werden. Das erlaubt die Darstellung der übertragenen mechanischen Leistung oder auftretender Leistungsstöße in Echtzeit. „In der Praxis bewährt sich das Messprinzip bereits auf dem Motorenprüffeld eines Dresdner Unternehmens. Die überwachten Wellen haben hier einen Durchmesser von bis zu 50 Zentimetern“, so der Geschäftsführer Andreas Kolitsch.
Der ARGUS-Sensor ist aber auch bei noch größeren Bauteilen anwendbar, an einer Miniaturisierung der Technologie wird bereits gearbeitet. Einsatzgebiete des Multifunktionssensors sieht das Entwicklerteam überall dort, wo der Ausfall von Wellen und Achsen systemkritisch, die Wartung aufwendig oder Stillstandzeit teuer sind. „Wartungsintervalle in Offshore-Windparks können bei einer lückenlosen Überwachung per Sensor kostensparend verlängert werden – und das gegebenenfalls ohne Austausch der Antriebselemente nach einem festen Zeitplan“, ist Kolitsch überzeugt. Und fährt fort: „Bei schwerem Bohrgerät oder industriellen Mahlwerken können die Sensoren Alarm schlagen, wenn die Anlage einen eingestellten Betriebsparameterbereich verlässt. Eine schnelle Abschaltung verhindert in diesem Fall eine systemkritische Überlastung der elektromechanischen Komponenten.“
Aktuell arbeiten Buchenau und seine Kollegen daran, den Sensor auch für weitere interessante Gebiete, wie beispielsweise die Automobilindustrie, anzupassen.
Weitere Informationen:
Prof. Dr. Andreas Kolitsch
HZDR Innovation GmbH | Geschäftsführer
Bautzner Landstraße 400 | 01328 Dresden
Tel.: +49 351 260 3348 oder 0173 3568804 | Fax: +49 351 260 2703
E-Mail:
Medienkontakt:
Dr. Christine Bohnet
Pressesprecherin und Leitung HZDR-Kommunikation
Tel. +49 351 260-2450 oder +49 160 969 288 56
E-Mail:
Helmholtz-Zentrum Dresden-Rossendorf | Bautzner Landstr. 400 | 01328 Dresden
Das Helmholtz-Zentrum Dresden-Rossendorf (HZDR) forscht auf den Gebieten Energie, Gesundheit und Materie. Folgende Fragestellungen stehen hierbei im Fokus:
• Wie nutzt man Energie und Ressourcen effizient, sicher und nachhaltig?
• Wie können Krebserkrankungen besser visualisiert, charakterisiert und wirksam behandelt werden?
• Wie verhalten sich Materie und Materialien unter dem Einfluss hoher Felder und in kleinsten Dimensionen?
Zur Beantwortung dieser wissenschaftlichen Fragen betreibt das HZDR große Infrastrukturen, die auch von externen Messgästen genutzt werden: Ionenstrahlzentrum, Hochfeld-Magnetlabor Dresden und ELBE-Zentrum für Hochleistungs-Strahlenquellen. Das HZDR ist Mitglied der Helmholtz-Gemeinschaft, hat fünf Standorte (Dresden, Freiberg, Grenoble, Leipzig, Schenefeld bei Hamburg) und beschäftigt rund 1.100 Mitarbeiter – davon etwa 500 Wissenschaftler inklusive 150 Doktoranden.
Die HZDR Innovation GmbH wurde im Oktober 2011 vom Helmholtz-Zentrum Dresden-Rossendorf als Schnittstelle zur Industrie ausgegründet und überführt seither innovative Technologien erfolgreich in die Praxis. Als Spezialist auf dem Gebiet der Ionenimplantation ist die HZDR Innovation GmbH ein enger Partner der Halbleiterindustrie, wenn es darum geht, Materialeigenschaften durch „life time engineering“ und „doping“ gezielt zu verändern. Forschung und Service auf diesem Gebiet gehören zum Kerngeschäft des Unternehmens.
Zu den Kunden zählen namhafte Firmen aus den Bereichen Leistungshalbleiter, Photovoltaik, Automotive- und Luftfahrtindustrie, Medizintechnik und Maschinenbau.
Weitere Geschäftsfelder sind Mehrphasen-Messtechnik, Analysen-Service, Magnetfeldspulen und Terahertz-Emitter.
