Frei programmierbares I/O-Modul RIO-2015PG mit Web-Interface

(openPR) Frei programmierbare I/O-Module gehören zu den Kernelementen in vielen Applikationen der Automation und Gebäudetechnik, bei der Messdatenverarbeitung, in Prüflabors und in zahlreichen anderen industriellen Prozessen. Speziell für diese Aufgaben wurde das neue I/O-Modul RIO-2015PG von Artila entwickelt, das bereits in Kürze beim deutschen Distributor Acceed verfügbar ist.

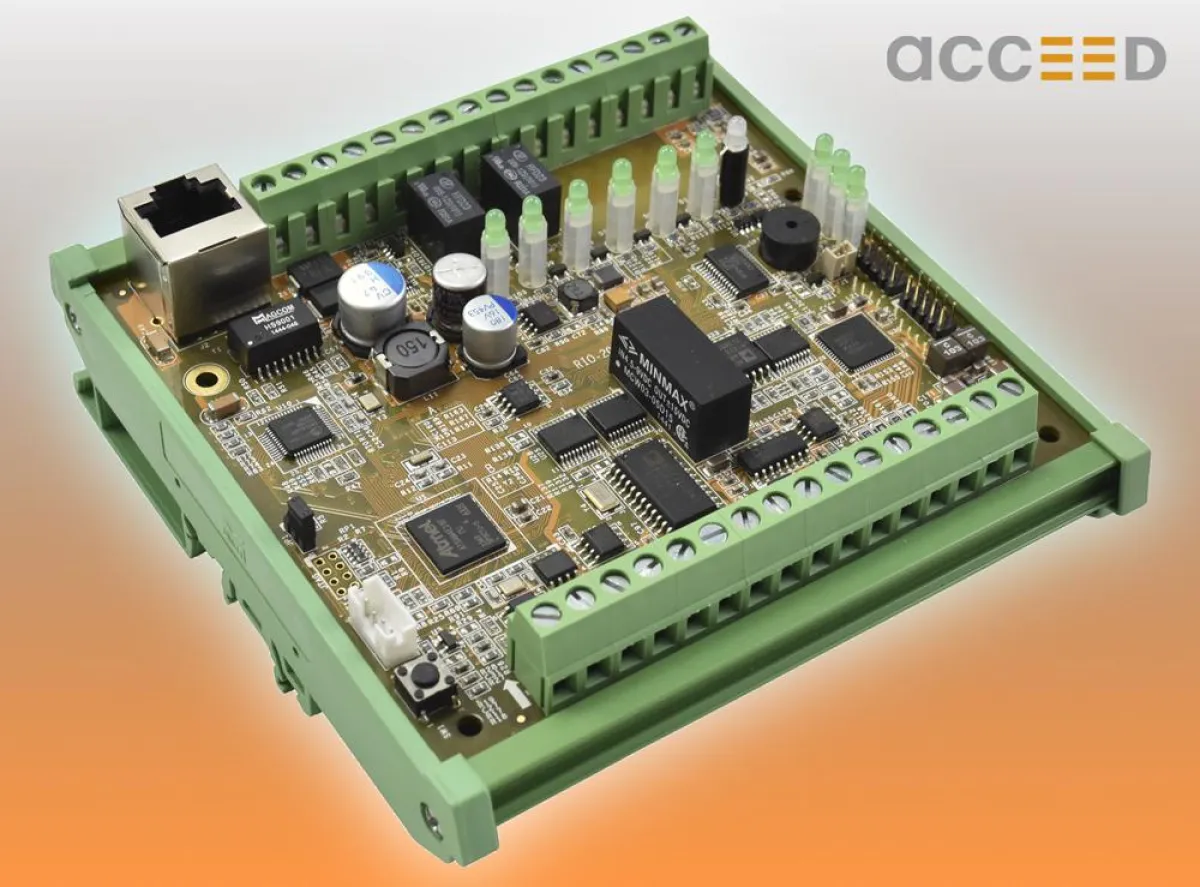

Das I/O-Modul RIO-2015PG verfügt über 4 opto-isolierte Digitaleingänge, 4 Analogeingänge, 2 Relaisausgänge (Schaltleistung 30 VDC bei 1 A oder 125 VAC bei 0,5 A) sowie 2 isolierte Analogausgänge. Ein Maxim-1-Wire-Interface dient zum Anschluss eines Temperatur-Sensors.

Die bis 1500 Vrms isolierten analogen Eingänge und Ausgänge arbeiten mit einer Auflösung von 16 Bit mit einer Genauigkeit von +/-0,1% FSR.

Als Datenschnittstellen stehen 2 serielle Ports RS-232 und RS-485 (isoliert bis 2500 Vrms) zur Verfügung sowie eine als RJ45-Anschluss ausgeführte Ethernet-Schnittstelle für 10/100 Mbps.

Als CPU ist ein Atmel SAM4E16E Cortex M4 SoC mit 120 MHz eingesetzt, der Arbeitsspeicher mit 128 KB SRAM und 1 MB Flash auf dem Chip kann mit einem SPI-Erweiterungsboard auf 2 MB ausgebaut werden. Ein MicroSD-Karten-Interface erweitert die Speichermöglichkeiten.

Das integrierte AJAX-Webinterface erlaubt die schnelle und einfache Programmierung und Steuerung über einen Webbrowser. Für die weiterführende Integration stehen Windows und Linux C/C++ APIs bereit.

In Verbindung mit dem lüfterlosen industriellen Micro-PC Matrix-505 vom selben Hersteller lässt sich das RIO-Modul sofort als kompakte Stand-alone-Applikation einsetzen. Der Matrix-505 verfügt über zwei 10/100-Ethernet-Schnittstellen, zwei USB-2.0-Host-Anschlüsse und einen microSD-Slot für Speicherkarten bis zu 32 GB.

Das Modul RIO-2015PG ist für die Montage in Schaltschränken (auf Hutschienen) geeignet und kann mit einer Gleichspannung von 9 bis 48 V betrieben werden. Die seriellen Schnittstellen sind als Schraubterminals ausgeführt. LEDs signalisieren den Status der digitalen Eingänge und Relais. Die zulässige Umgebungstemperatur im Betrieb beträgt 0 bis 70 °C.

Acceed informiert auf www.acceed.de ausführlich über das Datenerfassungsmodul RIO-2015PG und weitere Module für spezielle Aufgaben ebenso wie über passende industrielle Box-PCs der Matrix-Baureihe.
