Mehrfachmessung mit nur einem Manometer

(openPR) Wahlschalter ermöglichen die Ansteuerung von bis zu 6 Messstellen im Hydrauliksystem

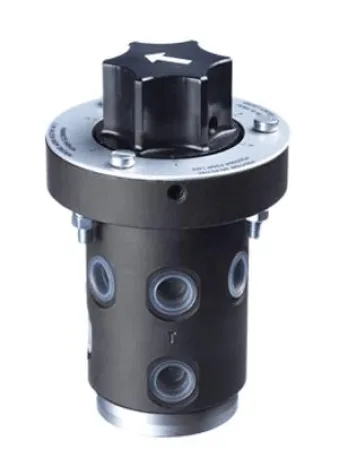

Manometerwahlschalter des Typs SWS-M von Stauff ermöglichen die Messung des Betriebsdruck von hydraulischen Anlagen an bis zu sechs verschiedenen Messstellen im System mit nur einem Anzeigegerät. Im Regelfall ist dieses ein analoges oder digitales Manometer. Die Auswahl der zu überwachenden Messstelle erfolgt dabei durch Drehen des Knopfes auf der Oberseite des Bauteils. Auf diesem Wege lassen sich sowohl in der Erstausrüstung, als auch in der Nachrüstung durch den Maschinebetreiber Anschaffungs- und ggf. auch Wartungs- und Kalibrierkosten für Messmittel reduzieren.

Konzipiert wurden die Wahlschalter, welche einfach mittels Anschlussgewinde G 1/4 BSP oder 7/16-20 UNC (1/4 SAE) in die Leitungen zwischen den Messstellen und dem Manometer installiert werden, für den Schalttafeleinbau mit einer maximalen Wandstärke der Schalttafel von 5 mm. Bedienhinweise sind praktischerweise bereits werkseitig in mehreren Sprachen auf der Blende aufgedruckt

Manometerwahlschalter von Stauff eignen sich zur Verwendung mit allen gängigen Hydraulikmedien und für einen maximalen Betriebsdruck von 400 bar. Sie können problemlos in Temperaturbereichen von -30 °C bis +115 °C eingesetzt werden.
