Weltweit erstes HF/EMV Kamerasystem

(openPR) Grafische Echtzeitvisualisierung von HF-Emissionen wie Antennenabstrahlungen und EMV-Messungen in unbegrenzter Auflösung

Aaronia stellt mit "SPECTRAN RF VIEW" das weltweit erste HF/EMV "Kamerasystem" vor.

Das System besteht pro "Pixel" aus einer komplexen Messeinheit. Diese besteht aus einem Spektrum-Analysator der SPECTRAN RSA Serie und angeschlossener isotroper Breitband-Antenne, die per Netzwerk an einen zentralen Server angeschlossen werden.

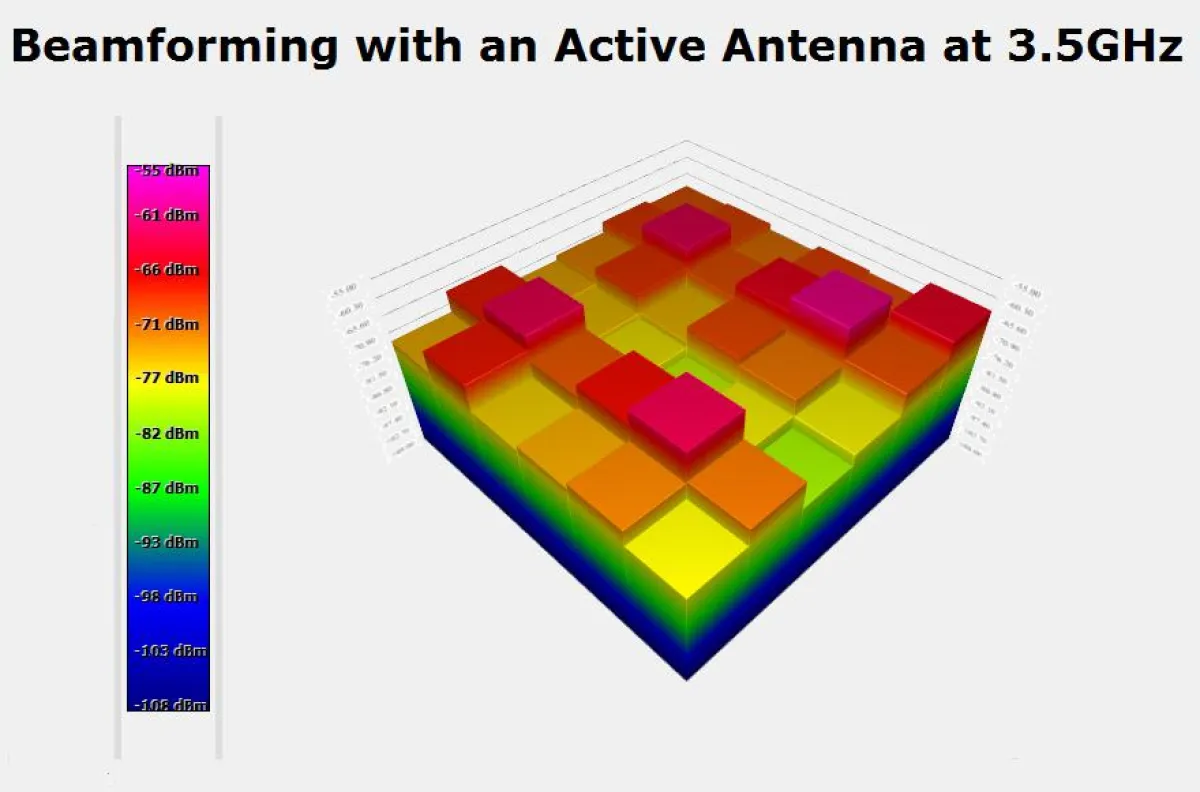

Die Antennen werden dabei in gleichem Abstand in einem X/Y Raster angeordnet und die Messdaten (Pegel und/oder Frequenz) auf einer "Schachbrett-Darstellung" auf dem Server wiedergegeben. Dabei repräsentiert jedes Feld des Schachbrettes eine Messeinheit. Aus 64 Messeinheiten entsteht so z.B. eine HF-Kamera mit 8 x 8 Punkten = 64 Pixeln Auflösung.

Diese recht gering anmutende Auflösung ermöglicht aber bereits erstaunlich detaillierte Vermessungen von Antennen-Ausbreitungs-Charakteristika oder die grafische Darstellung der Emissionsausbreitung von Testgeräten bei einer EMV-Messung. Dies spart so erhebliche Mess-Zeit und ermöglicht eine sehr detailreiche Information über das Ausbreitungsverhalten aller Emissionen.

Das System lässt sich beliebig skalieren, um auch erheblich höhere Auflösungen zu erreichen und ist bereits erfolgreich bei einem führenden Telekommunikationsanbieter für die Forschung und Produkt-Evaluierung im Einsatz.

Der Systempreis ist, trotz des massiven Hardware-Einsatzes, erstaunlich niedrig. So ist ein 32 Pixel System, mit 6GHz Bandbreite, bereits für unter 100.000 Euro zu haben. Versionen mit bis zu 20GHz Bandbreite sind, gegen Aufpreis, ebenfalls erhältlich. Auch eine Echtzeitversion, basierend auf der neuesten SPECTRAN V5 Echtzeit Spektrum Analysator Generation, ist demnächst erhältlich.

Geplant ist auch die Erweiterung auf ein 3D Kamera-System (zusätzliche Z-Achse), um noch komplexere Informationen zu erhalten.
Der Hardwareaufwand skaliert sich dann aber entsprechend. So würden für einen Kubus von 6 x 6 x 6 Antennen bereits 216 komplette Messeinheiten benötigt.
