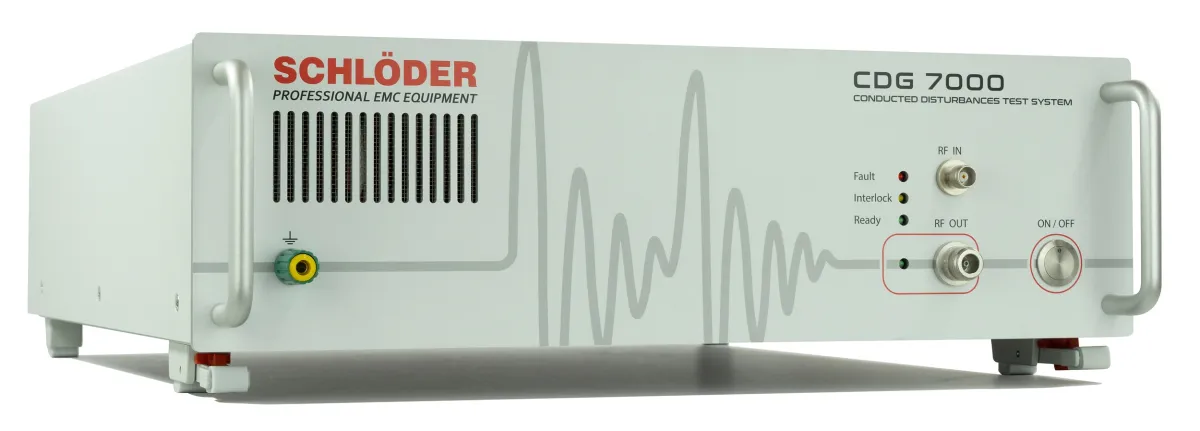

(openPR) Der CDG 7000 ist ein Prüfgenerator für Normen zur Störfestigkeit gegen leitungsgeführte Störgrößen und Magnetfelder, die durch hochfrequente Felder induziert werden. Das Prüfsystem kombiniert sowohl einen HF-Signalgenerator, einen HF-Leistungsverstärker, ein 3-Kanal-HF-Voltmeter und einen Richtkoppler. Er ist dadurch sehr flexibel einsetzbar und zur Prüfung nach verschiedenen Normen, wie IEC 61000-4-6, IEC 60601-1-2, Ed. 4.1. / IEC 61000-4-39, MIL-STD-461 CS114, NAMUR einschließlich BCI-Prüfungen (ISO 11452-4) geeignet.
Mit diesem Testsystem können Prüfungen ohne komplizierten Aufbau mit Antennen, Feldinstrumentierung und geschirmten Räumen vorgenommen werden. Durch den Einsatz von Koppelnetzwerken und Koppelzangen werden Sinuswellen direkt in Leistungs- und Signalleitungen induziert. Der Prüfling behält seinen ursprünglichen Platz in der Gerätestruktur bei, so dass das System in seiner Gesamtfunktion geprüft werden kann.
Die kompakte Modelgruppe CDG 7000 beeindruckt durch ihre Leistungsstärke und Multifunktionalität und ist in vier verschiedenen Ausführungen (Frequenzbereich 9 kHz (4 kHz) bis 1,2 GHz) erhältlich, die sich im Wesentlichen durch den HF-Leistungsverstärker von 25 bis 75 W unterscheiden. Der CDG 7000-E enthält für eine flexible Nutzung keinen integrierten Verstärker:
- CDG 7000-25: 100 kHz - 250 MHz, Verstärker 25 W, maximaler Testpegel: 10 V (15 V) mit 80 % AM (ohne 6 dB), Richtkoppler: 100 kHz – 500 MHz, 200 W
- CDG 7000-75: 100 kHz - 400 MHz, Verstärker 75 W, maximaler Testpegel: 30 V (40 V) mit 80 % AM (ohne 6 dB), Richtkoppler: 100 kHz – 500 MHz, 200 W
- CDG 7000-75-10: 10 kHz - 250 MHz, Verstärker 75 W Maximaler Testpegel: 30 V (40 V) mit 80 % AM (ohne 6 dB), Richtkoppler: 10 kHz – 400 MHz, 200 W
- CDG 7000-E: ohne Verstärker, Richtkoppler: 10 kHz – 1000 MHz, 200 W
Mit dem CDG 7000-75-10 und den dazu erhältlichen Test-Setups lassen sich außerdem Prüfungen im medizinischen Bereich nach IEC 60601-1-2, Ed. 4.1. / IEC 61000-4-39 durchführen. Die Test-Setups enthalten die dafür notwendigen Spulen, Anpassungsnetzwerke, Ständer mit Halterung und das geeignete Kabelset.
Eine einfache Erweiterung mit einem externen Verstärker über den zweiten Generatorausgang ist genauso möglich, wie ein Eingang für externe Pulsmodulation. Ein konfigurierbarer digitaler 8-Kanal Port, Temperaturmesseingang zur Überwachung und Anzeige der BCI-Injektionssondentemperatur, USB, LAN und GPIB (Option) Schnittstellen, runden das Leistungsspektrum ab.
Das Testsystem wird werksseitig mit der Anwendungssoftware (HELIA 7 - Basic) bereitgestellt, welche umfangreiche Berichtsfunktionen und EUT-Monitoring ermöglicht. Für BCI-Tests, ist optional die HELIA 7 BCI Software erhältlich.
Mit der CDG 7000 Reihe bietet Schlöder als globaler Anbieter eine innovative Lösung für EMV-Prüfsysteme an.
