Neue Smart-Power-Module (SPM) von Fairchild bieten industrieweit führende Effizienz

(openPR) Aschheim, München, 22. Mai 2014 – Die Anforderungen an die Energieeffizienz elektronischer Geräte werden kontinuierlich höher. Das betrifft auch Motoren in einem niedrigen Leistungsbereich. Speziell im Hinblick hierauf hat Fairchild seine Smart-Power-Module (SPM) der FSB70xxx-Serie entwickelt. Die neuen Module sind High-Performance-Lösungen, kompakt sowie energieeffizient und für Motorapplikationen <= 100 W konzipiert.

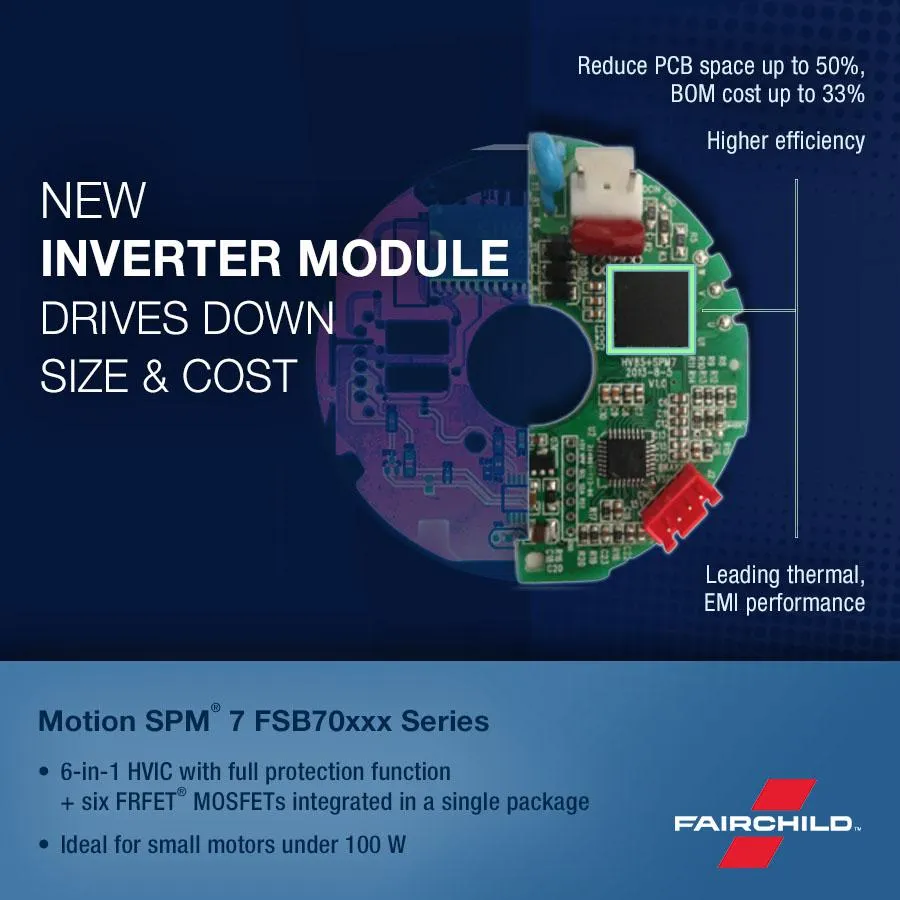

Die neuen Motion-SPM-7-Module der FSB70xxx-Serie sind leistungsstarke, extrem effiziente Lösungen, welche eine hohe Power Density für AC-Asynchron-, BLDC- und Permanent-Magnet-Synchron-Motoren ermöglichen. Zentraler Bestandteil dieser Lösungen ist ein optimierter Gate-Treiber für die integrierten MOSFETs mit der Fairchild-Technologie FRFET (Fast Recovery MOSFETs) zur EMI-Minimierung und Verringerung der Verlustleistung. Die neuen Module bieten zudem zahlreiche zusätzliche Sicherheitsfeatures. Dazu zählen Unterspannungsschutz, die Überwachung des thermischen Verhaltens, Fehlermeldungen und eine Interlock-Funktion.

„Die FSB70xxx-Serie ermöglicht die Umsetzung eines einfachen, zuverlässigen und High-Performance-Systemdesigns“, betont SI Yong, Director Motion Control System Team bei Fairchild. „Mit der PQFN-Bauform sind die Module ideal geeignet für die Realisierung kleiner, kompakter Motorsteuerungslösungen.“

Die hochintegrierten Smart-Power-Module von Fairchild adressieren Applikationen im Bereich von Klimageräten, Geschirrspülern, Lüftern oder Pumpen. Elektromotoren solcher Geräte tragen in erheblicher Weise zum weltweiten Energieverbrauch bei.

Des Weiteren stellt Fairchild ein kostenfreies Online-Kalkulationstool zur Verfügung. Es ermöglicht Entwicklern, die Vorteile der neuen Module zu überprüfen, zum Beispiel hinsichtlich der Leistungsverluste. Das Tool ist verfügbar unter: http://www.fairchildsemi.com/support/design-tools/motion-control-design-tool/.

Zentrale Leistungsmerkmale der neuen Smart-Power-Module im Überblick:

* Reduzierte Störausstrahlung (EMI)

* Integrierte HVIC-Temperaturmessung zur Temperaturüberwachung

* Separate Open-Source-Pins für dreiphasige Strommessung zur erhöhten Designflexibilität

* Active-HIGH-Interface mit 3,3/5-V-Logik, Schmitt-Trigger Input

* HVIC für Gate-Ansteuerung mit Unterspannungsschutz und Interlock-Funktion

* Isolationsspannung: 1.500 Vrms min.

* Moisture Sensitive Level (MSL) 3

* UL-Zertifizierung E209204 (UL1557)

* RoHS-konform


Datenblätter zu den Smart-Power-Modulen gibt es unter:

FSB70250: http://www.fairchildsemi.com/ds/FS/FSB70250.pdf
FSB70325: http://www.fairchildsemi.com/ds/FS/FSB70325.pdf
FSB70625: http://www.fairchildsemi.com/ds/FS/FSB70625.pdf

Verfügbar sind zudem ein Benutzerhandbuch unter http://www.fairchildsemi.com/an/AN/AN-9077.pdf und Referenzdesigns unter http://www.fairchildsemi.com/support/referencedesign/docs/RD-356.pdf.
