(openPR) Aschheim, München, 31. März 2014 – Der neue PFC-CCM-Controller FAN9673 von Fairchild ermöglicht die Entwicklung einfacher, kompakter und kostengünstiger Designs für High-Power-Lösungen bis zu 9 kW.
Bei der Entwicklung von High-Power-Stromversorgungssystemen wie z.B. Klimaanlagen wird eine Leistungsfaktorkorrektur (PFC) benötigt. Sie optimiert sowohl den Leistungsfaktor und die Effizienz, reduziert die Oberschwingungen und hilft so Spannungsschwankungen im Versorgungsnetz zu minimieren. Fairchild bietet hierzu jetzt eine einzigartige Kombination aus Leistungshalbleitern, Control-ICs, Design-Expertise und Fertigungserfahrung, um dem Anwender Lösungen zu bieten, die ein optimales Design der Stromversorgung ermöglichen.

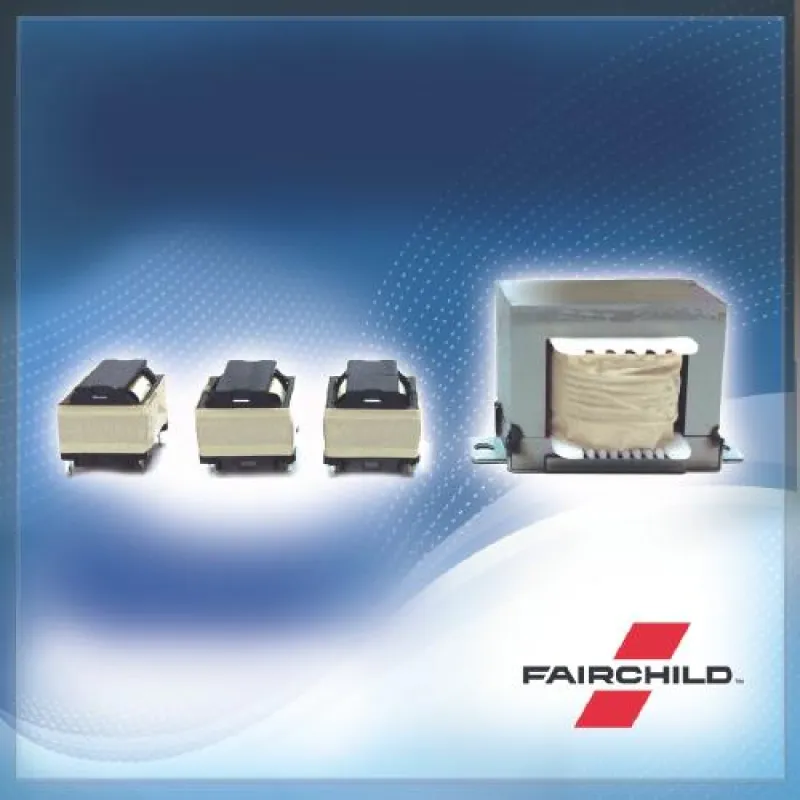

Der FAN9673 (http://www.fairchildsemi.com/pf/FA/FAN9673.html) ist der erste Interleaved PFC-CCM-Controller, der eine High-Power-PFC-Steuerung bietet, die es in der Anwendung ermöglicht, kleinstmögliche Spulen bzw. passive Komponenten einzusetzen. Der Baustein ermöglicht auch die optimale Auswahl von Halbleiterschaltern hinsichtlich ihrer Schalt- und Durchlassverluste. In Summe wird damit die Lebensdauer der Gesamtapplikation und der temperaturkritischen Bauteile wie beispielsweise der Kondensatoren deutlich erhöht.
Im Gegensatz zu anderen Lösungen, die nur über einen oder zwei Kanäle und weniger Features verfügen, kann der FAN9673 zwischen Ein-, Zwei- oder Dreikanalmodus bei einem kontinuierlich guten Phasenmanagement schalten. Der Controller verfügt auch über einen einfachen differentialen Stromerkennungs-Widerstand und eine konfigurierbare Ausgangsspannung, die ein einfaches, kompaktes und kosteneffizientes Design für High-Power-PFC-Lösungen bis zu 9 kW ermöglichen.
"Fairchild konzentriert sich darauf, die Anforderungen seiner Kunden zu verstehen und die bestmöglichen Power-Lösungen für die einzelnen Kunden zu entwickeln", erklärt DH Cho, Vice President, Power Conversion bei Fairchild. "Weil wir unseren Kunden genau zuhören, konnten wir den FAN9673 entwickeln, der Entwicklern nicht nur hilft, die Stabilität und Effizienz ihrer Designs zu verbessern, sondern gleichzeitig auch Kosten und Platinenplatz einzusparen."
Die wichtigsten Features:
- Continuous Conduction Mode (CCM)
- Drei-Kanal-PFC-Steuerung
- Differentiale Stromerkennung
- Programmierbare Schaltfrequenzen: 18 bis 40 kHz oder 55 bis 75 kHz
- Programmierbare Ausgangsspannung
- Zweifache Strombegrenzungs-Funktion
- TriFault-Detect-Funktion schützt gegen Rückkopplungsfehler
Applikationen:
- AC/DC-Hochleistungs-Stromversorgung
- Stromversorgung für Gleichstrommotoren
- Weiße Ware, etwa Stromversorgung für Klimaanlagen
- Server- und Telekommunikations-Stromversorgung
- Unterbrechungsfreie Stromversorgung (UPS)
- Stromversorgung für Industrie-Schweißgeräte
Weitere Informationen:
- Datenblatt: http://www.fairchildsemi.com/ds/FA/FAN9673.pdf
- Produkt-Website: http://www.fairchildsemi.com/pf/FA/FAN9673.html
- User Guide: http://www.fairchildsemi.com/an/AN/AN-FEBFAN9673_B01H2500A.pdf
Das Bildmaterial in normaler Größe stellen wir Ihnen auf Anfrage gerne zur Verfügung.
