PCIM 2014: Isabellenhütte stellt Widerstandsfamilie mit vergoldeter Kontaktierung vor

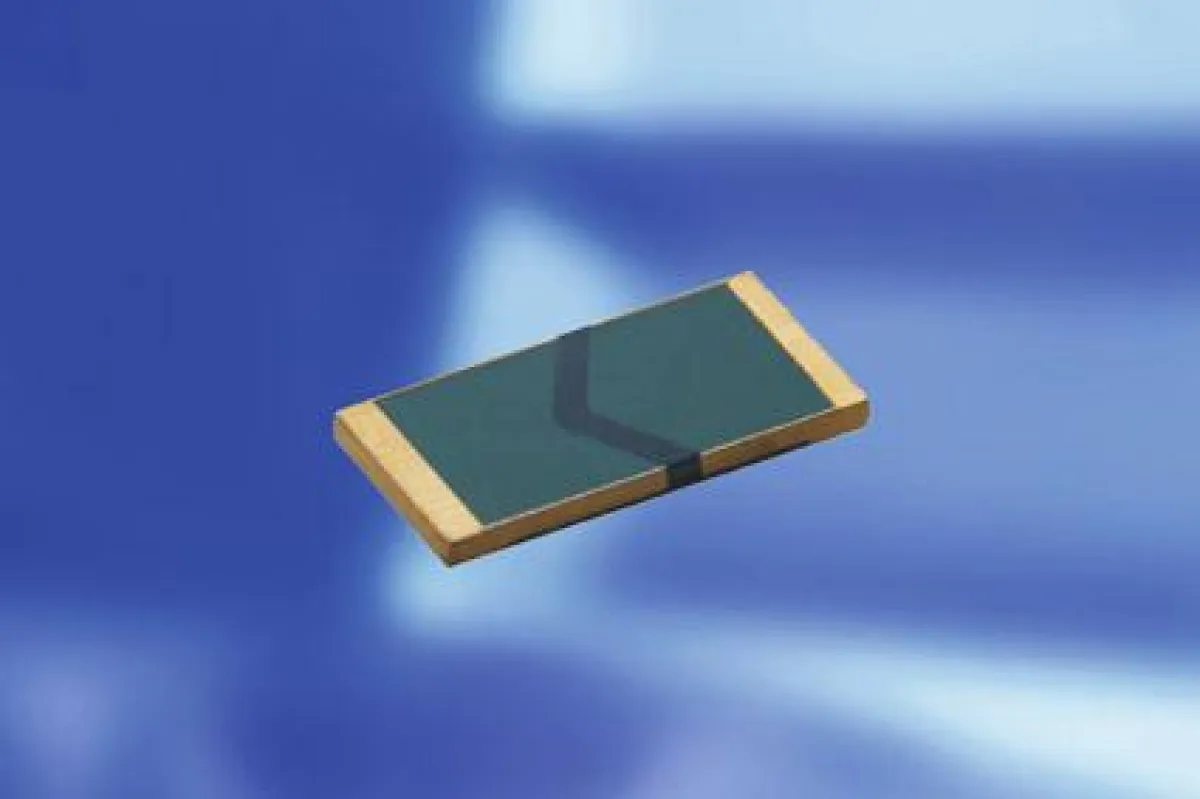

(openPR) Die Isabellenhütte bietet die Präzisions-Widerstandsfamilie VMx mit vergoldeter Kontaktierung als Ausführung VMx-A an. Sowohl die bewährte als auch die vergoldete Reihe verfügen über sehr hohe Pulsbelastbarkeit und sehr gute Langzeitstabilität. In der Ausführung VMx-A sind die Widerstände nicht mehr nur für die Bauteilmontage mittels Reflow- und IR-Löten gedacht, sondern für die Montage mit Leitkleber prädestiniert. Die Vergoldung hat den Vorteil, dass z. B. der VMP-A im Hochtemperaturbereich eingesetzt werden kann. Somit ist er ideal für High-Density-Integration-Anwendungen und ermöglicht das Leitkleben auf Hochtemperatur-Leiterplatten.

Der VMP-A ist nach den Qualitätsanforderungen für Elektronikkomponenten in der Automobilzulieferindustrie AEC-Q200 qualifiziert. Wegen seiner kleinen Baugröße (Typ 2010: 5,08 x 2,54 x 0,4 mm), hohen Belastbarkeit und Präzision wird er gerne in Motor- und Getriebesteuermodulen von Automobilen eingesetzt. Weitere Applikationen des VMP-A sind unter anderem Leistungshybride und Leistungsmodule (DCB- Keramik) in Frequenzumrichtern. Der vergoldete Widerstand VMP-A verfügt über eine Dauerleistung von 2 W bei 110 °C und ist für Dauerströme bis 20 A geeignet. Der Temperaturbereich erstreckt sich von -55 bis +170 °Celsius.

Technische Details VMP-A:
Widerstandswerte 25 / 80 / 100 / 200 mOhm
Toleranz 1 / 5 %
Temperaturkoeffizient (20-60 °C) < 20 ppm/K
Temperaturbereich -55 bis +170 °C
Belastbarkeit 2 W
Innerer Wärmewiderstand < 30 K/W
Induktivität < 2 nH
Spannungsfestigkeit 200 V AC/DC
Stabilität (Nennlast) < 0,5 % (TK = 80 °C)
Abweichung nach 2.000 Std. < 1,0 % (TK = 110 °C)
TK = Kontaktstellentemperatur
