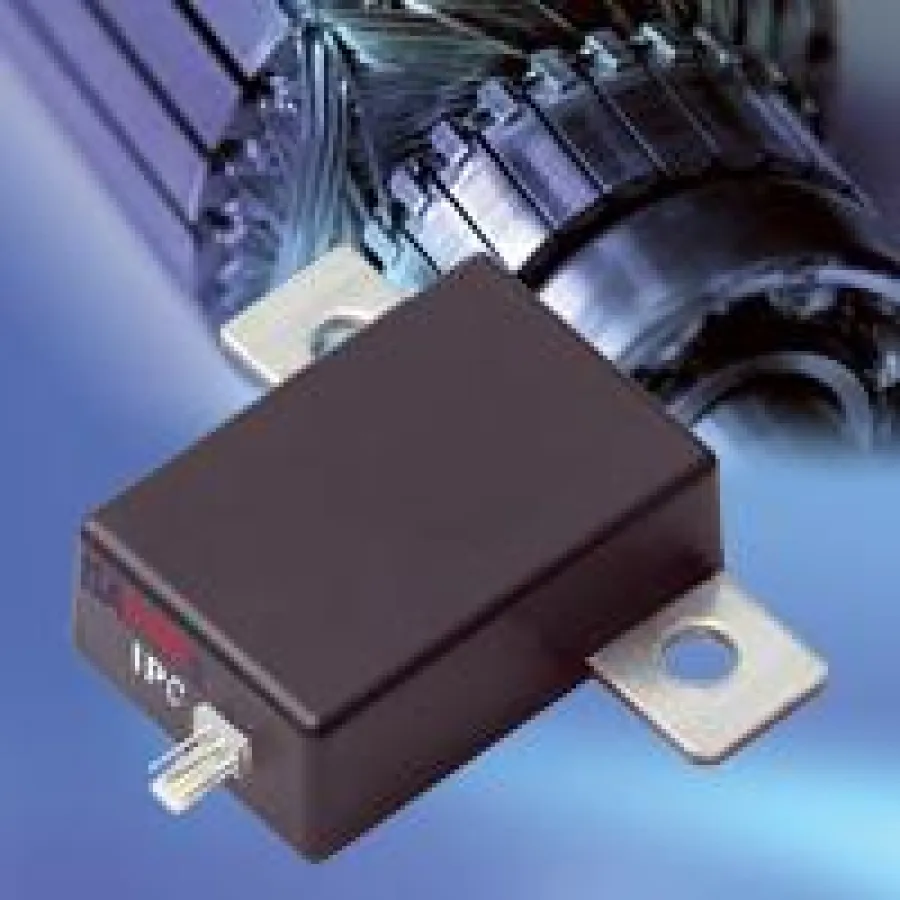

IPC-Reihe: Galvanisch getrennte Strommessmodule zur Phasenstrommessung mit Samplingraten bis 300 kHz

(openPR) Die Isabellenhütte stellt auf den Messen PCIM und Sensor+Test die Strommessmodul-Reihe „IPC“ zur Phasenstrommessung auf Shuntbasis vor. Die Module sind zur Ansteuerung elektrischer Hochleistungsantriebe aller Art konzipiert. Die Messwerterfassung arbeitet mit Samplingraten zwischen 10 – 300 kHz und kann, getriggert auf die Schaltflanke, mit einer programmierbaren Verzögerungszeit erfolgen. Zusätzlich liefert das Modul ein schnelles Überstromsignal (Reaktionszeit < 2 µsec).

Die IPC-Reihe ist modular aufgebaut. Je nach eingesetztem Shunt können Strombereiche von 20 A bis hin zu mehreren tausend Ampere gemessen werden. Unter Verwendung der entsprechenden Shunts ist beispielsweise eine Dauerstrommessung von 5 kA realisierbar. Alle IPC-Module sind galvanisch getrennt und zeichnen sich durch eine hochdynamische und genaue Messwerterfassung
(Auflösung zwischen 12 und 16 Bit) aus. Hierzu ist eine Modulationseinheit eingebaut, die die Signalaufbereitung des Stromwertes unter Berücksichtigung der kalibrierten Parameter übernimmt. Das erzeugte, digitale Signal wird potenzialfrei mittels verschiedener Schnittstellen übertragen. Es ist an einem Motorcontroller über einen digitalen Eingang direkt verarbeitbar.

Zu den weiteren Vorteilen der Strommessmodule zählen der niedrige Leistungsverlust über den niederohmigen Shunts, geringer Offset und Drift und ein sehr niedriges Rauschen.
Neben allgemeinen industriellen Anwendungen kann der IPC beispielsweise in folgenden Gebieten eingesetzt werden:
- AC-/DC-Strommessung in der Antriebstechnik
- Umrichtertechnik/Solartechnik
- UPS-Systeme
