(openPR) Gedruckte Elektronik und gedruckte Funktionalitäten befinden sich auf dem Vormarsch, als RFID (radio frequency identification), als Teil von Telefon- oder Kreditkarten (smart cards), als Kopierschutz oder als Sicherung in Ausweisen. Zur Herstellung der gedruckten Elektronik werden organische oder metallhaltige Tinten auf Kunststofffolien, Papier oder Glas aufgebracht. Gedruckte Elektronik und gedruckte Funktionalitäten befinden sich auf dem Vormarsch, als RFID (radio frequency identification), als Teil von Telefon- oder Kreditkarten (smart cards), als Kopierschutz oder als Sicherung in Ausweisen. Zur Herstellung der gedruckten Elektronik werden organische oder metallhaltige Tinten auf Kunststofffolien, Papier oder Glas aufgebracht. Durch Härten, Trocknen und Sintern erzielt man die gewünschten leitenden Eigenschaften und verbindet sie gleichzeitig mit dem Untergrund.
Ein neuartiges Infrarot-System samt intelligenter Steuereinheit erfüllt dabei alle wichtigen Anforderungen. Das neu entwickelte Infrarot-Modul wurde auf der Messe LOPE-C im Juni 2013 vorgestellt.
Zur Herstellung der gedruckten Elektronik kommen alle gängigen Druckverfahren, wie Siebdruck, Inkjet, Gravur- oder Flexodruck zum Einsatz. Die verwendeten Tinten sind organisch oder metallhaltig und sie werden auf so unterschiedliche Materialien wie Kunststofffolien, Papier oder Glas aufgebracht. Härten, Trocknen und Sintern sind notwendige Verfahren, um die gewünschte Leitfähigkeit, halbleitende oder dielektrische Eigenschaften zu erreichen.
Dafür kommen UV-Strahler oder LEDs, Blitzlampen, Heißluftöfen oder Infrarot-Systeme zum Einsatz. Je nach den verwendeten Tinten, Materialien oder dem Verarbeitungsprozess (Bogendruck oder Rolle-zu-Rolle) müssen die Hersteller allerdings die Module austauschen oder aber mehrere unterschiedliche Module installieren.

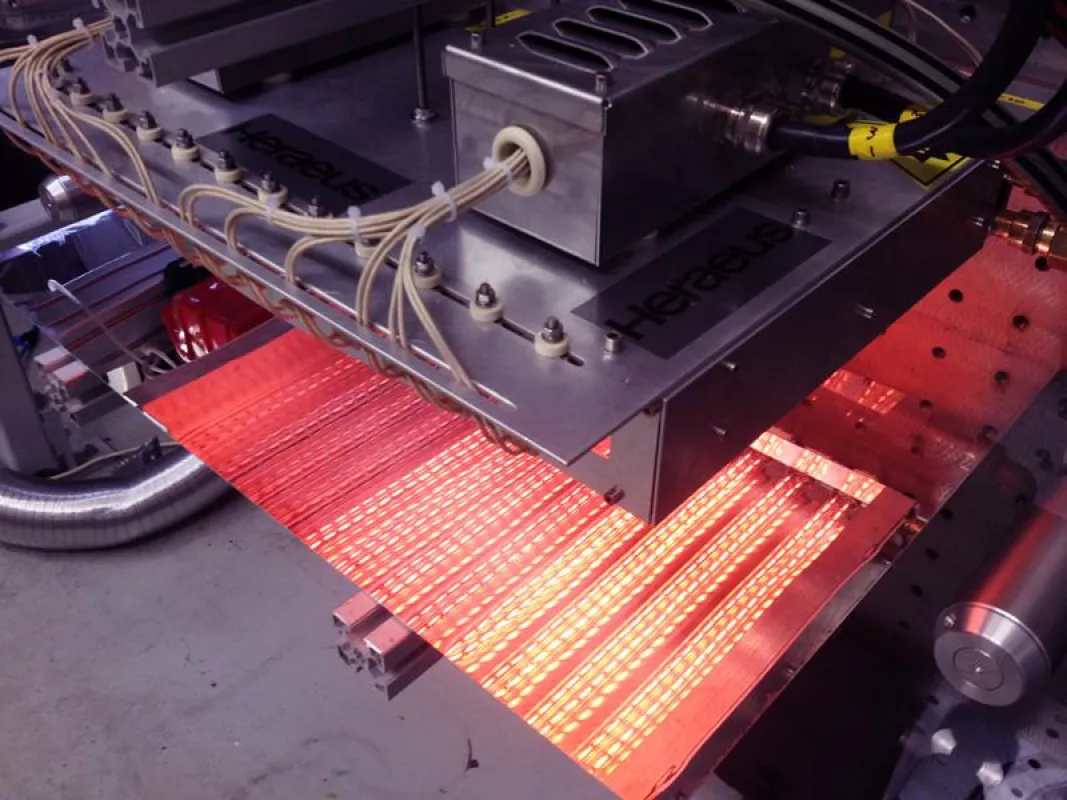

Ein neuartiges Infrarot-System samt intelligenter Steuereinheit kann diesen Aufwand minimieren. Mit Hilfe eines einzigen maßgeschneiderten Infrarot-Systems können mehrere unterschiedliche Trocknungs- und Sinterprozesse durchgeführt werden.
Die neu entwickelte Infrarot-Lösung bietet zwei Varianten, um eine individuelle Anpassung an Tinte, Material, Drucktechnik und Bahngeschwindigkeit zu erlauben.
Zum einen ein Infrarot-Modul, das nur mit einer Art von Strahlern ausgerüstet ist - dabei werden die Bedingungen für unterschiedliche Anwendungen durch eine intelligente Steuereinheit realisiert. Bei der zweiten Variante können mehrere Trocknungs- und Sinterzonen innerhalb eines einzigen Infrarot-Moduls durch die Bestückung mit unterschiedlichen Strahlertypen speziell für die jeweiligen Heizzonen realisiert werden.
Beide Varianten bieten regelbare Infrarot-Leistungsdichten in einem Bereich zwischen 20 und 220 kW/m2. Durch Strahler-Filamenttemperaturen von etwa 1.200 bis 3.000 °C kann das Spektrum optimal an die Reflexions- und Absorptionseigenschaften von Tinte und Substrat angepasst werden. Berücksichtigt wird zudem der optimale Abstand zwischen Emitter und Produkt. Bei Tests konnten Bahngeschwindigkeiten von bis zu 60 Metern pro Minute erreicht werden.
Mit beiden Infrarot-Varianten ist es nicht mehr nötig, beim Wechsel zwischen verschiedenen Prozessen auch die Strahler, Module oder anderen Komponenten auszutauschen. Das erhöht die Produktivität einer Anlage.
Infrarot-Systeme bieten Vorteile für die gedruckte Elektronik
Infrarot-Strahler übertragen Energie kontaktfrei und erzeugen die Wärme erst im Produkt. Sie können in Wellenlänge, Leistung und Form gut an unterschiedliche funktionelle Materialien und Substrate angepasst werden.
Schnelle Reaktionszeiten minimieren Schäden bei unerwartetem Bandstopp oder -abriss.
Moderne numerische Methoden wie das Ray tracing oder Computational Fluid Dynamics helfen, die Erwärmung der Materialen möglichst homogen zu gestalten, indem beispielsweise die Energieverteilung auf der Fläche durch Simulationen vorab bereits optimiert wird. Eine ausgeklügelte Reflektortechnologie trägt ebenfalls dazu bei, die Energie optimal einzusetzen.
