Ausgleichselemente für Hubsäulen und Elektrozylinder - Entspannte Systeme

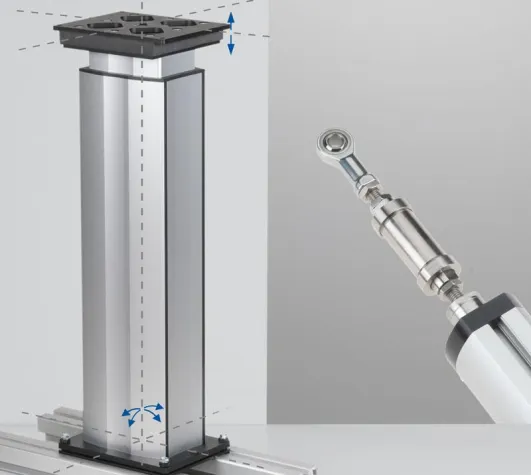

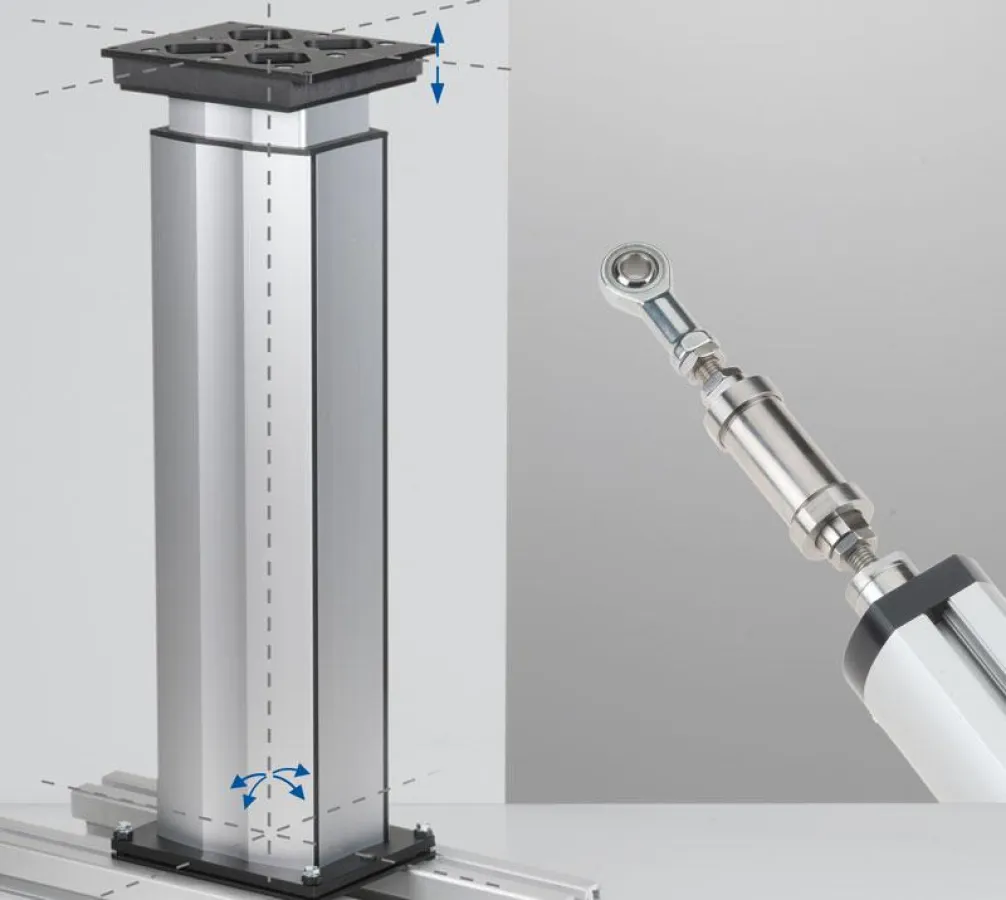

(openPR) Die RK SyncFlex Ausgleichsplatten zur absolut präzisen Ausrichtung von Hubsäulen sowie ein Axialausgleich für Elektrozylinder zum exakt parallelen Einbau von mindestens zwei Zylindern.

Trotz genauester Fertigung und Montage sind beim Einbau technischer Baugruppen kleinste Toleranzen nicht auszuschließen. Bei starren Systemen wie Hubsäulen oder Elektrozylindern führt dies zu Verspannungen und fehlerhafter Funktion: Ein schwerfälliger Lauf, erhöhte Energiekosten und ein Überlasten der Steuerung bis hin zum kompletten Geräteausfall sind die Folgen. Mit den neuen Ausgleichsplatten für Hubsäulen und dem Axialausgleich für Elektrozylinder bietet RK Rose+Krieger eine Lösung für dieses Problem.

Ausgleich für Hubsäulen
Für synchron verfahrende Hubsäulen entwickelte RK sowohl eine untere wie eine obere Ausgleichsplatte (RK SyncFlex V bzw. H). Sie sorgen für einen spannungsfreien Aufbau von überbestimmten Systemen (mehr als 1 Festlager). Dabei dient die untere Ausgleichsplatte dem Höhenausgleich und der Justierung der Hubsäule um die Vertikalachse – sie stellt die Neigung der Säule ein. Eine kleine, in die Platte montierte Libelle erleichtert dabei die präzise Ausrichtung. Darüber hinaus bietet die Ausgleichsplatte eine einfache Möglichkeit der Anbindung an die Montageplatte. Bei Synchronsystemen sorgen die oberen Platten für den Ausgleich von Höhen- und Neigungsdifferenzen. Werden mindestens zwei Hubsäulen im Verbund montiert, kompensieren sie mögliche Verspannungen und fangen die Differenzen der Synchronisierung auf.

Axialausgleich für Elektrozylinder
Mit dem Axialausgleich für Elektrozylinder bietet RK eine einmalige Lösung für alle Konstruktionen, bei denen es keine Möglichkeit zum exakt parallelen Einbau von mindestens zwei Zylindern gibt. Auch die präzise Einstellung der Lage der Zylinder zueinander wird deutlich erleichtert. Der Adapter verzeiht kleine Bautoleranzen von ± 2 mm und richtet die Elektrozylinder präzise zueinander aus. In Verbindung mit einem Gelenkauge eliminiert er zudem Verspannungen. Zudem wird die Anschlagfestigkeit bei Inbetriebnahme und Kollision deutlich erhöht.

Link zur Produktseite: http://www.rk-rose-krieger.com/aktuelles/produktneuheiten/rk-syncflex/
