(openPR) Falsch belastete Haken können beim Fahrzeugtransport fatale Folgen haben. Mit dem neuen Befestigungssystem RipCon der Braun Ladungssicherung, Neumarkt lässt sich diese Sicherheitslücke ganz einfach schließen. Statt des üblichen Hakens wird ein Abschlusselement hier nach dem Schlüssel-Schloss-Prinzip in der Nut verankert.
Ein Fahrer hat die PKWs auf den Transporter gefahren, jetzt geht es an das Sichern der Ladung: Haken einhängen, Drei-Punkt-Gurt mit Umlenkrolle über den Reifen legen, spannen, fixieren, fertig - die Handgriffe beherrscht der Fahrer im Schlaf. Ob der Haken auch richtig sitzt, überprüft er nicht. Denn die Zeit um den Haken zu justieren, ist sowieso nicht drin.
Was den meisten Fahrern und Fahrzeughaltern nicht klar ist: Genau an diesem Detail entscheidet sich, ob die Sicherung bei einem Ausweichmanöver oder einer Vollbremsung hält. Denn ein Haken, der nicht im Hakengrund sondern an den Flanken oder an der Spitze belastet wird, kann bereits brechen, bevor die Höchstzugkraft erreicht ist.
Wenn der Haken bricht, gibt es kein Halten mehr
Bei den herkömmlichen Aufbauten von Autotransportern und dem Spannverfahren mit einem Drei-Punkt-Gurt wird der Haken oft falsch belastet. Das Problem ergibt sich zwangsläufig aus der Geometrie von Blech, Rad und Zugrichtung am Gurt – bevor der Gurt fixiert ist, ist der Haken schon verrutscht oder kann nur auf der Spitze belastet werden. Eine gesetzeskonforme Sicherung gemäß der neuen VDI-Richtlinie 2700 ist so nicht möglich.
Kurt Schlager, zuständig für Einkauf und Materialwirtschaft bei Lagermax, einer der größten Fahrzeugspeditionen in Österreich, ließ die Sicherheitslücke keine Ruhe: „Aufgrund der neuen gesetzlichen Vorschriften haben wir hier Handlungsbedarf gesehen. Da ich gelernter Karrosseur bin, habe ich eine Handzeichnung für ein optimiertes Befestigungselement gemacht und bin damit Anfang 2011 an die Braun GmbH in Neumarkt herangetreten.“ Mit Inhaber Günther Braun wurden Varianten diskutiert, in einer CAD-Zeichnung verfeinert und von Braun mit Hinweisen zur Optimierung der Montage abschließend definiert.
Innovation durch unkonventionelle Zusammenarbeit

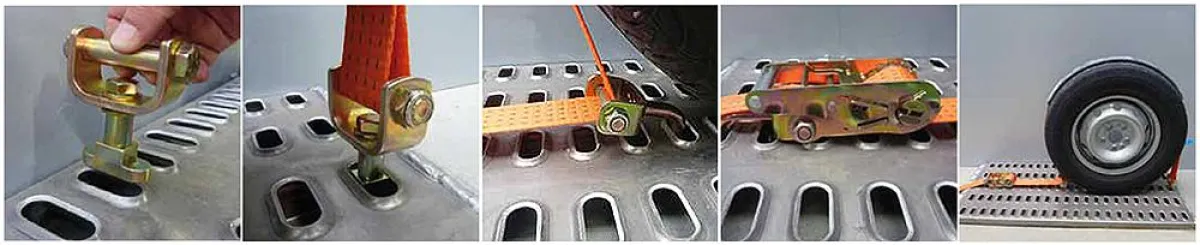

Mit dem Befestigungssystem RipCon präsentiert Braun nun das Produkt der intensiven Zusammenarbeit: Statt des üblichen Hakens kommt bei RipCon ein neuartiges Element zum Einssatz, das sich exakt in Zugrichtung des Gurts im Schlitzblech der Ladeebene nach dem Schlüssel-Schloss-Prinzip verankern lässt (Abb. 1 und 2). Über eine Umlenkrolle mit Haken (Abb. 3) und die fixierende Kurzhebelratsche (Abb. 4) werden die Zugkräfte optimal ausgerichtet (Abb. 5). Das Abschlusselement wurde mit einer schwergängigen Federscheibe versehen die sicherstellt, dass es sich nicht verdrehen kann.
Bei Lagermax ist RipCon nach einer Testphase seit Dezember 2011 im Einsatz. Die gesamte Flotte von knapp 400 LKW wurde nachgerüstet. „Unsere Fahrer haben die üblichen Haken und RipCon an Bord. Denn abhängig von der Platzierung eines PKW auf dem Transporter ergeben sich unterschiedliche Anforderungen an die jeweilige Verzurrung,“ erklärt Schlager. „Wir sind sehr zufrieden, weil wir mit RipCon eine echte Sicherheitslücke schließen. Von unseren Fahrern wird das System gut angenommen, da es einfach zu handhaben ist und sicherstellt, dass das Befestigungselement nicht mehr verrutschen oder aushaken kann.“
