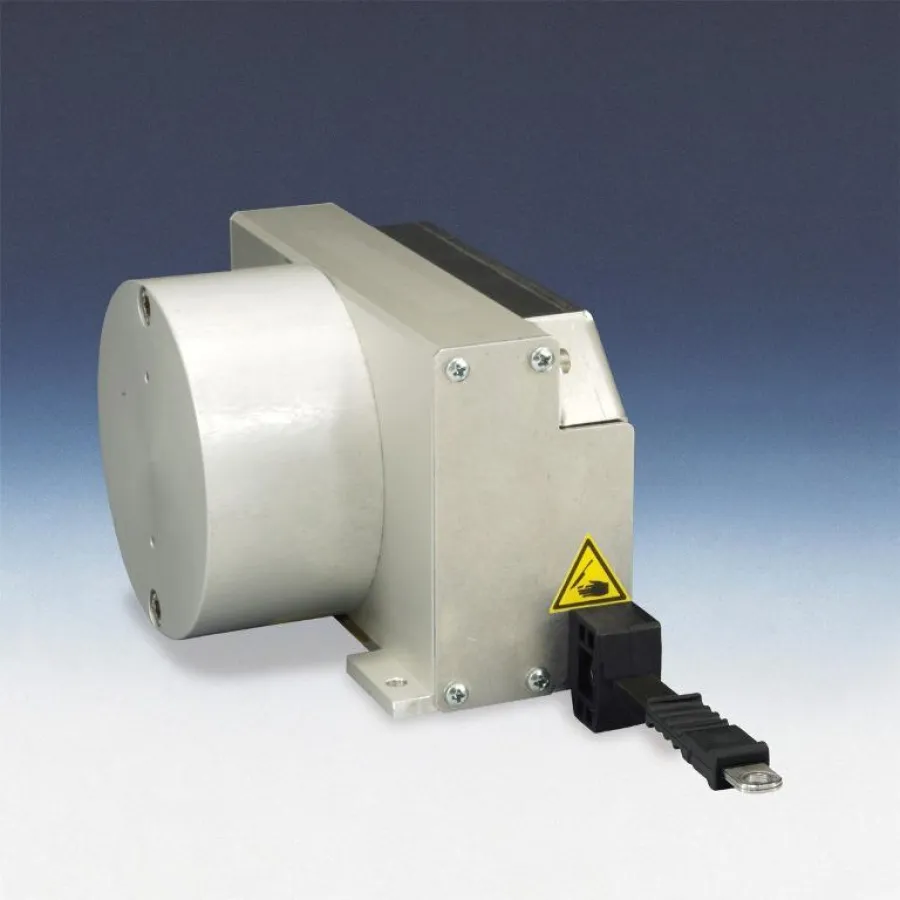

(openPR) Moosinning, März 2012: Mit dem Modell WB25 ergänzt ASM seine innovative POSITAPE®-Familie um einen weiteren robusten Positionssensor. Mit seiner Messlänge von 25 m steht die zuverlässige Wegband-Technologie damit auch für Heavy-Duty-Anwendungen mit längeren Messstrecken zur Verfügung.
Die POSITAPE®-Familie wurde speziell für Anwendungen entwickelt, bei denen häufig umgelenkt werden muss und aus Platzgründen besonders kompakte Bauformen erforderlich sind. Herkömmliche Positionssensoren, die mit Messeilen arbeiten, sind dafür nicht ideal, da ihr Verschleiß durch die innere Reibung zu hoch ist. Anstelle der bislang als Standard verwendeten Messseile, nutzen die POSITAPE®-Sensoren deshalb Wegbänder. Das speziell gefertigte Messband des Sensors besteht aus einem High-Tech-Edelstahl. Das Band ist 10 mm breit und nur 0,08 mm dick. Diese Messbänder können sogar über sehr kleine Rollen und in gegenläufige Richtung geführt werden, ohne zu brechen. Im Gegensatz zu Messseilen sind die Edelstahlbänder der POSITAPE®-Sensoren radial übereinander gewickelt. Damit lassen sich selbst 25 m lange Messbänder platzsparend unterbringen. So ist der neue Wegbandsensor WB25 für 25 m Messlänge beispielsweise maximal 270 mm lang und 100 mm breit.
Wegbandsensoren wie der WB25 sind darüber hinaus resistent gegen Vereisung und bieten selbst dann eine hohe Sicherheit, wenn die zulässigen Beschleunigungswerte einmal überschritten werden sollten. Denn durch die Kombination von Edelstahlband und radiale Wicklung besteht keine Gefahr, dass das Band bei einer kurzen Überbelastung aus der Rolle springt. Das ist gerade bei Hub-Anwendungen aus Sicherheitsgründen sehr wichtig. Die Verschmutzung der Messsysteme ist in Umgebungen, die von Staub, Schmutz oder Feuchtigkeit gekennzeichnet sind, ebenfalls ein Thema. Durch Abstreifbürsten wird das Messband außerhalb des Gehäuses stetig gereinigt, wodurch sich der Wartungsaufwand verglichen mit der herkömmlichen Wegseiltechnologie verringert.
Mit dem POSITAPE® WB25 steht damit ein robuster Wegbandsensor erstmals auch für Heavy-Duty-Anwendungen zur Verfügung, die große Messtrecken benötigen. Dazu gehören zum Beispiel große Travellifts in Werftanlagen oder auch Kranausleger. Der WB25 hat die Schutzart IP64 (IP67) und ist mit den analogen Ausgängen 0,5 bis 10V, 0,5 bis 4,5V oder 4 bis 20mA ausgestattet. Bei den digitalen Ausgängen stehen SSI, CANopen oder CAN SAE J1939 zur Auswahl. Die Linearität beträgt bis ± 0,05% im gesamten Messbereich von 6 m bis 25 m und garantiert so auch unter extremen Bedingungen ein exaktes Positionieren. Als weitere Innovation wird ein magnetischer Encoder als Sensorelement eingesetzt. Der elektrische Anschluss erfolgt über Kabel. Der Sensor ist widerstandsfähig gegenüber Umwelteinflüssen wie Schock und Vibration.
Die technischen Daten finden Sie unter:
http://www.asm-sensor.com/asm/pdf/pro/wb25_de.pdf
