Neue Baureihen von Linearantrieben bei NSK

(openPR) Hochgenaue Kugelgewindetriebe mit hoher Leistungsdichte

Das NSK-Geschäftsfeld „Precision Products“ stellt neue Baureihen von Linearführungen und Kugelgewindetrieben vor. Im Fokus der Präsentation steht u.a. die DS-Serie mit geschliffener Spindel, vorgespannter Mutter und kompaktem Mutterdesign sowie die BSS-Baureihe, die sich durch hohe Leistungsdichte, hohe Präzision und verringerte Geräuschemissionen auszeichnet.

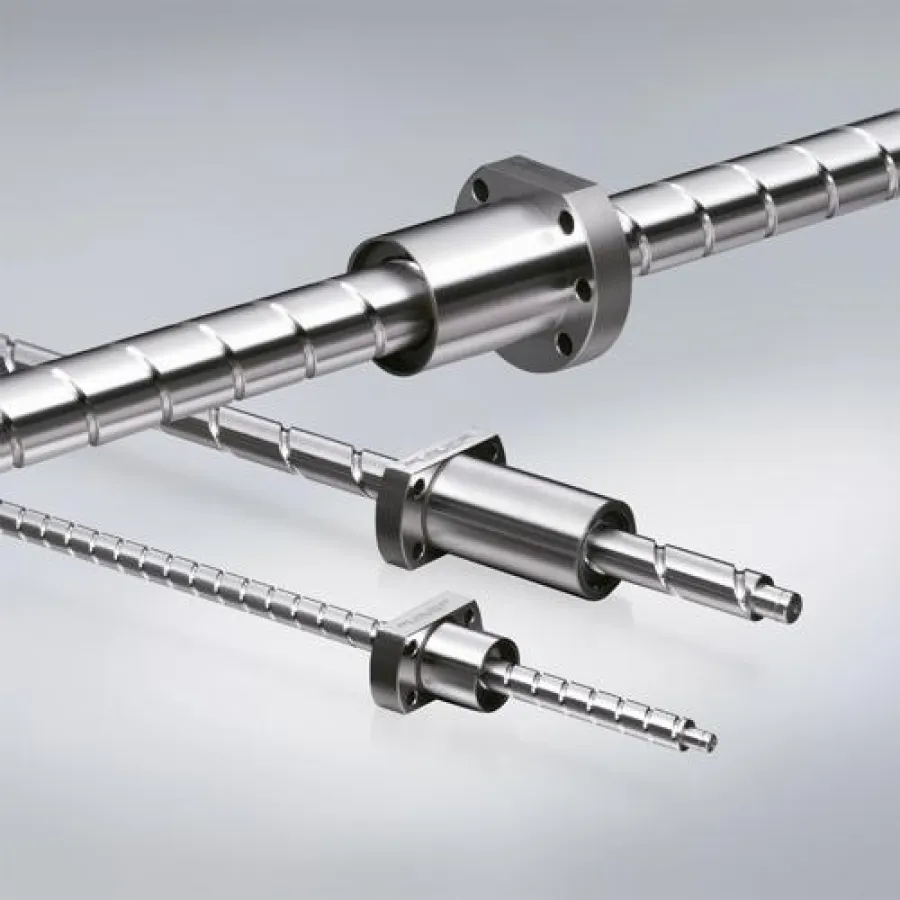

Zu den markanten Eigenschaften der neuen Kugelgewindetriebe der DS-Serie gehören geschliffene Spindeln, vorgespannte Muttern und die Fertigung nach Genauigkeitsklasse C 5. Die kompakte Bauform der Muttern, die dank der Vorspannung kein Axialspiel aufweisen, entspricht der Norm DIN 69051-5 bzw. ISO 3408-2. Die Baureihe steht ab Lager in neun Durchmessern und acht Längen zur Verfügung. Insgesamt sind 33 verschiedene Kombinationen von Durchmesser und Länge lieferbar.

Mit der neuen BSS-Baureihe der Kugelgewindetriebe adressiert NSK den Wunsch der Betreiber nach einem geräuscharmen Antriebssystem für hohe Geschwindigkeit und hohe Belastungen. Das ehrgeizige Entwicklungskonzept sah vor, die Geschwindigkeiten zu erhöhen und gleichzeitig den Geräuschpegel zu verringern. Dabei musste man an der Kugelumlenkung ansetzen, die den „Peak“ des Geräuschniveaus eines Kugelgewindetriebs verursacht.

Die NSK-Ingenieure konstruierten daher eine neue Endstückumlenkung in der Mutter mit tangentialer Kugelaufnahme. Die Geräusche werden also in der Mutter gedämpft. Dies und die verbesserte Übergangsstelle ergeben in der Praxis eine Geräuschreduzierung von 5 bis 7 dB(A) und subjektiv betrachtet einen „sanfteren“ Ton. Da die Kugeln sanfter umgeleitet werden, verringert sich auch das Vibrationsniveau. Zugleich wurden die dynamischen Tragzahlen im Vergleich zur herkömmlichen HMC-Serie bei gängigen Baugrößen um mehr als 20% erhöht. Trotz dieser gesteigerten Leistung sind die Abmessungen der Mutter bei der BSS-Serie sehr kompakt. Somit wird eine hohe Leistungsdichte erzielt.
