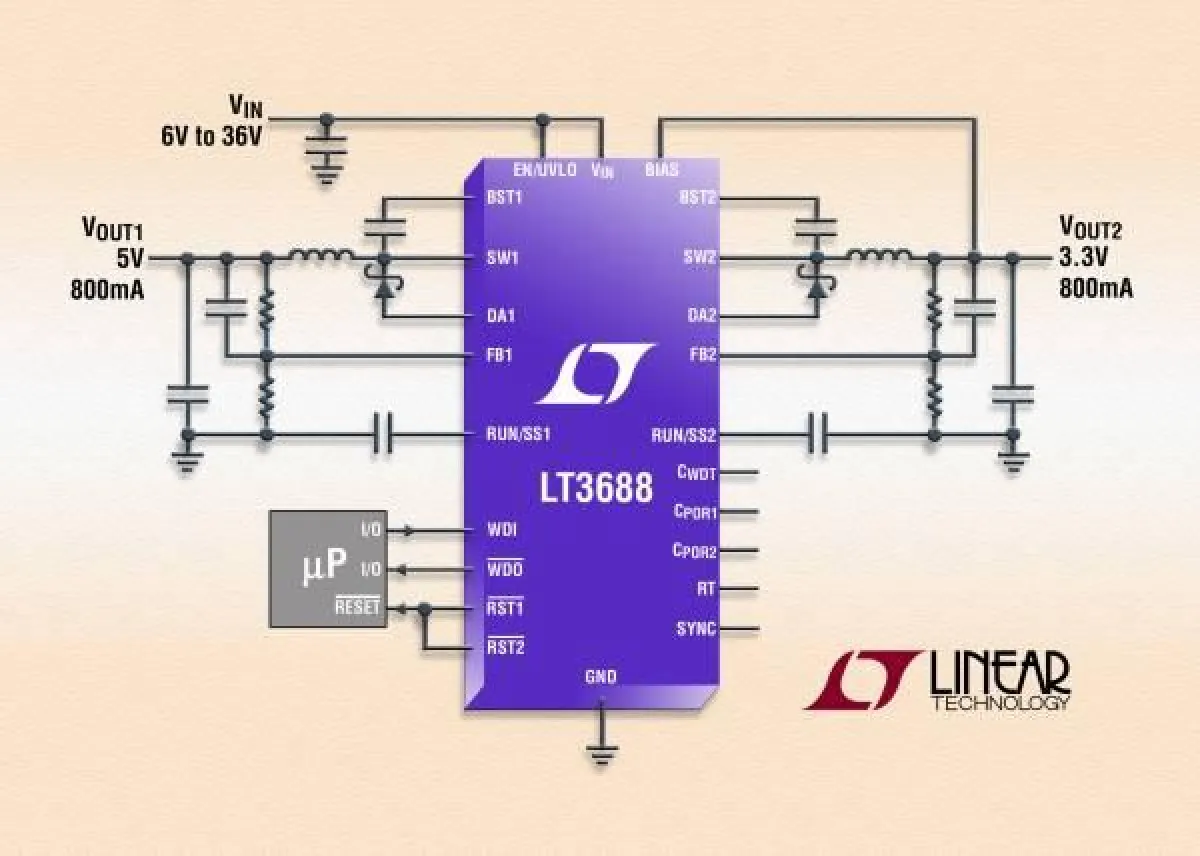

(openPR) Milpitas, California (USA) – 9. Februar 2011. Linear Technology Corporation präsentiert den LT3688, einen Dual-800mA-Abwärts-Schaltregler für Eingangsspannungen bis 36V mit zwei internen Power-on-Reset-Timern und einem internen Watchdog-Timer. Durch seinen weiten Eingangsspannungsbereich von 3,8V bis 36V ist der LT3688 eine ideale Lösung für automobile Anwendungen, bei denen einerseits hohe induktive Eingangsspannungsspitzen, andererseits aber auch Spannungseinbrüche beim Kaltstart "abgefedert" werden müssen. Seine beiden internen 1,2A-Schalter liefern bis zu 800mA Dauer-Ausgangsstrom pro Kanal bei Ausgangsspannungen bis hinab zu 0,8V. Im Burst Mode® sinkt der Ruhestrom des LT3688 auf nur 115µA ab. Der Chip eignet sich dadurch hervorragend für automobile oder Telekom-Anwendungen, bei denen der Regler ständig in Bereitschaft sein muss und dabei zur Schonung der Batterie möglichst wenig Strom verbrauchen soll. Die Schaltfrequenz ist im Bereich von 350kHz bis 2,2MHz programmierbar. Dadurch hat der Entwickler die Möglichkeit, den Wirkungsgrad zu optimieren und Störemissionen in ein unkritisches Frequenzband zu verlagern. Durch die Kombination aus dem nur 4mm x 4mm großen QFN-24-Gehäuse (oder thermisch optimierten TSSOP-24-Gehäuse) und der hohen Schaltfrequenz, die die Verwendung sehr kleiner externer Kondensatoren und Induktivitäten erlaubt, ist der Chip eine äußerst kompakte und thermisch effiziente Lösung.
Die internen, mikroprozessorgesteuerten Überwachungsfunktionen unterstützen Anwendungen, die höchste Zuverlässigkeit erfordern, beispielsweise in der Automobilelektronik. Die beiden Power-on-Reset-Timer und der Watchdog-Timer sind mithilfe externer Kondensatoren individuell programmierbar. Die engen Toleranzspezifikationen und die Unempfindlichkeit gegenüber Spannungsspitzen gewährleisten einen zuverlässigen System-Reset ohne Fehltrigger. Wenn die Ausgangsspannung um 10% oder mehr unter den programmierten Wert absinkt, wird der Open-Collector-RST-Eingang auf "Low" gezogen. Der Watchdog-Timer überwacht, ob die negativen Flanken des Watchdog-Signals zu nahe beieinander oder zu weit auseinander sind.
Der LT3688 vereint auf einem einzigen Chip zwei wirkungsgradstarke 1,2A/280mV-Schalter, zwei Boost-Dioden, einen Oszillator sowie die komplette Steuerungselektronik und Logik. Der BurstMode gewährleistet auch bei kleinen Ausgangsströmen einen hohen Wirkungsgrad und eine geringe Welligkeit von unter 25mVSS. Spezielle Design-Techniken und ein neuer Hochspannungsprozess ermöglichen einen hohen Wirkungsgrad über einen weiten Eingangsspannungsbereich, und die Current-Mode-Topologie sorgt für kurze Einschwingzeiten und hervorragende Regelschleifenstabilität. Der LT3688 ist mit einem externen Taktsignal (350kHz bis 2,2MHz) synchronisierbar und bietet eine programmierbare Unterspannungs-Lockout-Funktion sowie einen verbesserten Kurzschlussschutz.
Alle Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com/3688
Die wichtigsten Leistungsmerkmale: LT3688
• Weiter Eingangsspannungsbereich: Betriebsspannung 3,8V bis 36V
• Burst Mode® mit geringer Ausgangsspannungswelligkeit (
