(openPR) 2MHz-Zweikanal-Abwärtsregler für Eingangsspannungen bis 42V (Transientenschutz bis 55V) mit Power-On-Reset und Watchdog-Timer ist für Sperrschichttemperaturen bis 150°C spezifiziert

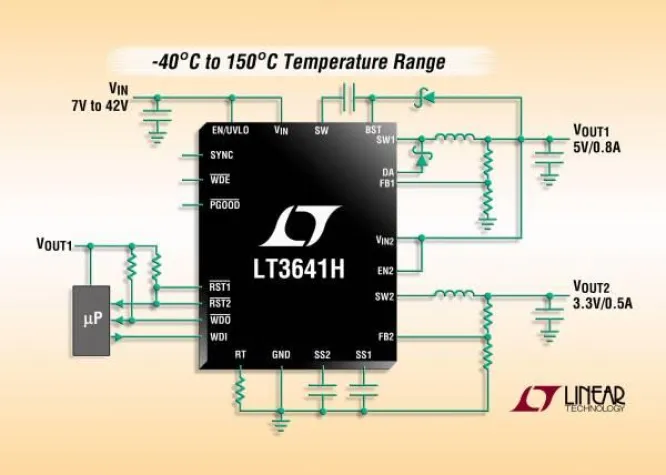

Milpitas, California (USA) – 12. Januar 2012. Linear Technology Corporation präsentiert den LT3641, einen Zweikanal-Current-Mode-Abwärts-Schaltregler mit Power-on Reset-Funktion und Watchdog-Timer. Der Chip akzeptiert Eingangsspannungen zwischen 4V und 42V und widersteht kurzzeitigen Spannungsspitzen bis 55V; er eignet sich dadurch bestens für Anwendungen in der Automobilelektronik, bei denen einerseits hohe Eingangsspannungsspitzen, andererseits aber auch Spannungseinbrüche beim Kaltstart "abgefedert" werden müssen. Der LT3641 basiert auf einem einzigartigen Zweikanal-Design. Ein Kanal arbeitet nicht-synchron und ist für hohe Eingangsspannungen (4VIN bis 42VIN, Transienten bis 55VIN) und einen maximalen Ausgangsstrom von 1,3A ausgelegt; der andere Kanal arbeitet synchron und ist für niedrigere Eingangsspannungen (2,5VIN bis 5,5VIN) und einen Dauerausgangsstrom bis 1,1A ausgelegt. Der Chip besitzt zwar separate Eingangsanschlüsse für die beiden Kanäle, doch wird in den meisten Anwendungen der Niederspannungseingang durch die Ausgangsspannung des Hochspannungskanals gespeist. Dadurch hat man zwei Ausgangsspannungen bei optimalem Wirkungsgrad und optimaler Schaltfrequenz. Bei einer Nenneingangsspannung von 12V und 2MHz Schaltfrequenz, beispielsweise, kann der Hochspannungskanal des LT3641 3,3V Ausgangsspannung bei 600mA mit 85% Wirkungsgrad liefern und der Niederspannungskanal 1,8V Ausgangsspannung bei 800mA mit einem Sekundärwandlerwirkungsgrad von 90%.
Die "H-Grade"-Version ist für eine maximale Sperrschichttemperatur von +150?C ausgelegt ("E"- und "I-Grade"-Versionen: +125?C). Die elektrischen Spezifikationen sind für alle genannten Versionen identisch. Die "H-Grade"-Version ist für eine maximale Sperrschichttemperatur von +150ºC spezifiziert und wird auch bis zu dieser Temperatur getestet; sie eignet sich ideal für Hochtemperaturanwendungen in der Automobilelektronik oder Industrie.
Das Bauteil ist ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com/product/LT3641
Die wichtigsten Leistungsmerkmale: LT3641H
• Hochspannungs-Abwärtsregler:
o Eingangsspannungsbereich 4V bis 42V, Transientenschutz bis 55V
o 1,3A Ausgangsstrom
• Niederspannungs-Synchron-Abwärtsregler:
o Eingangsspannungsbereich 2,5V bis 5,5V
o 1,1A Ausgangsstrom
• Schaltfrequenz im Bereich von 350kHz bis 2,5MHz programmierbar, mit
externem Taktsignal synchronisierbar
• Programmierbarer Einschalt-Reset-Timer
• Programmierbarer Window-Mode-Watchdog-Timer
• Typischer Ruhestrom: IQ
