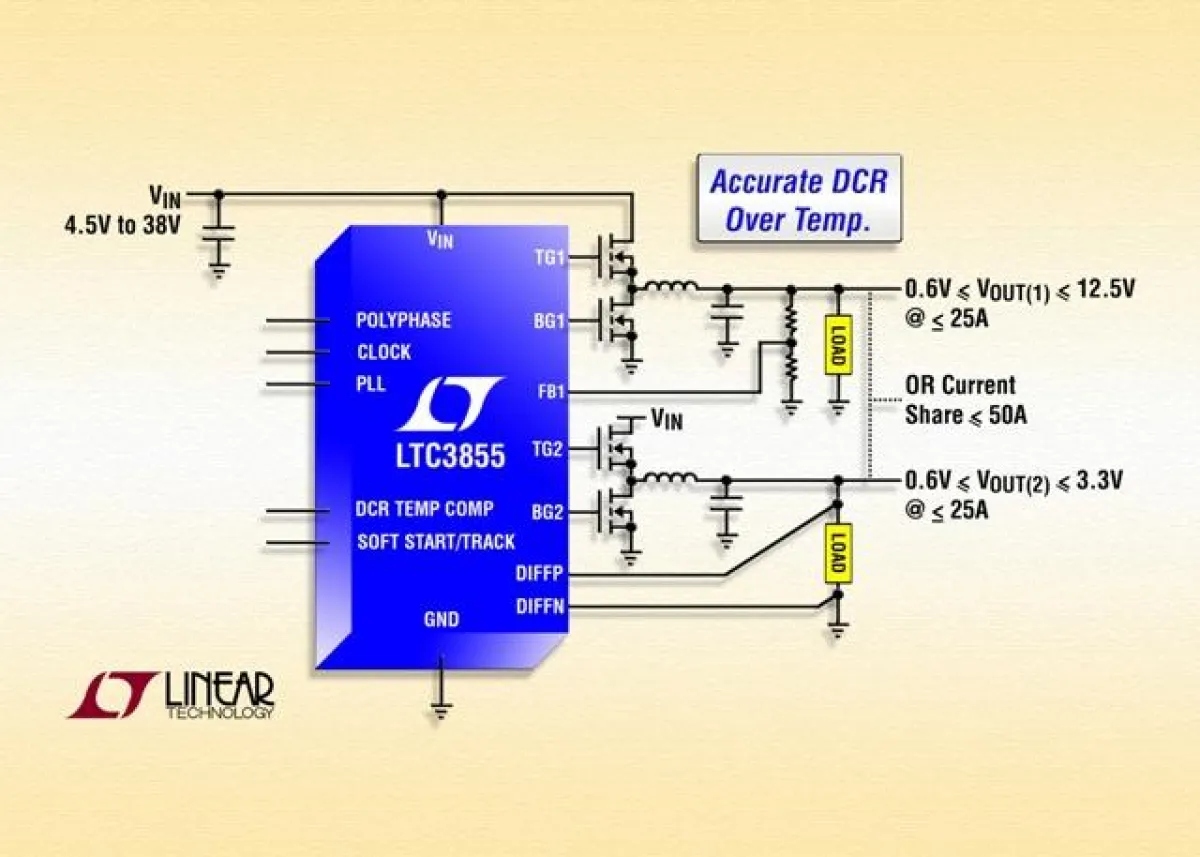

(openPR) Milpitas, California (MILPITAS) – 11. November 2007. Linear Technology Corporation präsentiert den LTC3855, einen Zweikanal-Synchron-DC/DC-Abwärtsreglercontroller mit hohem Wirkungsgrad (bis zu 95%), Mehrphasenbetrieb, differenziellem Ausgangsspannungsabgriff und integrierter PLL für Synchronisation mit externem Taktsignal. Bis zu 12 Phasen können gegeneinder versetzt getaktet werden, um die Anforderungen an die Eingangs- und Ausgangsfilter in Hochstromanwendungen (bis 200A) zu verringern. Der Differenzverstärker greift die Ausgangsspannung sowohl an den positiven als auch den negativen Anschlüssen ab und ermöglicht dadurch eine präzise Regelung auch in solchen Fällen, in denen Durchkontaktierungen, Leiterbahnen oder Steckverbinder einen Spannungsabfall verursachen. Typische Anwendungen sind Hochstromversorgungen für ASICs oder FPGAs, Stromverteilungsbusse, Hochleistungs-Audio-Verstärker und Netzwerkserver.
Der LTC3855 arbeitet ausschließlich mit n-Kanal-MOSFETs und akzeptiert Eingangsspannungen von 4,5V bis 38V; er kann Ausgangsspannungen zwischen 0,6V und 12,5V mit einer Genauigkeit von ±0,75% liefern. Der Chip unterstützt zwei Arten der Ausgangsstrommessung: Messung des Spannungsabfalls über der Ausgangsinduktivität (DCR) oder Verwendung eines Strommesswiderstands. Eine programmierbare DCR-Temperaturkompensation gewährleistet eine präzise und stabile Überstrombegrenzung über einen weiten Temperaturbereich. Der integrierte 1,1Ohm-Gate-Treiber minimiert die MOSFET-Schaltverluste und erlaubt den Einsatz mehrerer parallelgeschalteter MOSFETs. Die Schaltfrequenz kann auf einen festen Wert zwischen 250kHz und 770kHz programmiert oder über die interne PLL mit einem externen Taktsignal synchronisiert werden. Durch die kurze Mindest-On-Zeit von nur 90ns ist der LTC3855 eine ideale Lösung für Anwendungen mit hohem Abwärtsverhältnis.
Tracking- und Sequencing-Funktionen ermöglichen es, die Ein- und Ausschaltreihenfolge mehrerer Stromversorgungen zu optimieren. Der Chip basiert auf einer Current-Mode-Architektur, enthält einen LDO für die IC-Betriebsspannungsversorgung und bietet eine programmierbare Soft-Start-Funktion sowie zwei "Power good"-Signale und externe VCC-
Steuerung.
Der LTC3855 ist in einem 38-poligen SSOP-Gehäuse und in einem 40-poligen,
6mm x 6mm großen QFN-Gehäuse erhältlich. Die Version LTC3855E ist für den Betriebstemperaturbereich von –40°C bis +85°C. Die "I-Grade"-Version LTC3855I ist für den Betriebstemperaturbereich von –40°C bis +125°C ausgelegt. Beide Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LTC3855
• Mehrphasenbetrieb – bis zu 12 Phasen
• Hoher Wirkungsgrad – bis 95%
• Hohe Ausgangsströme – bis 200A
• Weiter Eingangsspannungsbereich von 4,5V bis 38V
• Ausgangsspannungsbereich 0,6V bis 12,5V, Genauigkeit ±0,75%
• RSENSE oder DCR-Strommessung
• Programmierbare DCR-Temperaturkompensation
• Leistungsfähiger 1.1Ohm-Dual-n-Kanal-MOSFET-Gate-Treiber
• Echt-differenzielle Verstärker für den Ausgangsspannungsabgriff
• Ausgangsspannungstracking oder programmierbare Soft-Start-Funktion
• PLL-synchronisierbare, feste Schaltfrequenz zwischen 250kHz und 770kHz
• Current-Mode-Steuerung für präzise und einfache Stromaufteilung
