15“ HMI mit offener Systemarchitektur

(openPR) - XScale PXA270 520 MHz Prozessor
- Modbus TCP/RTU Protokoll,
- OPC Server Software
- Windows® CE 5.0
- PC/104, CF, Mini SD Card
- 2 x isolierte COM, CAN, LAN
- isolierte digitale E/A und analog Eingang

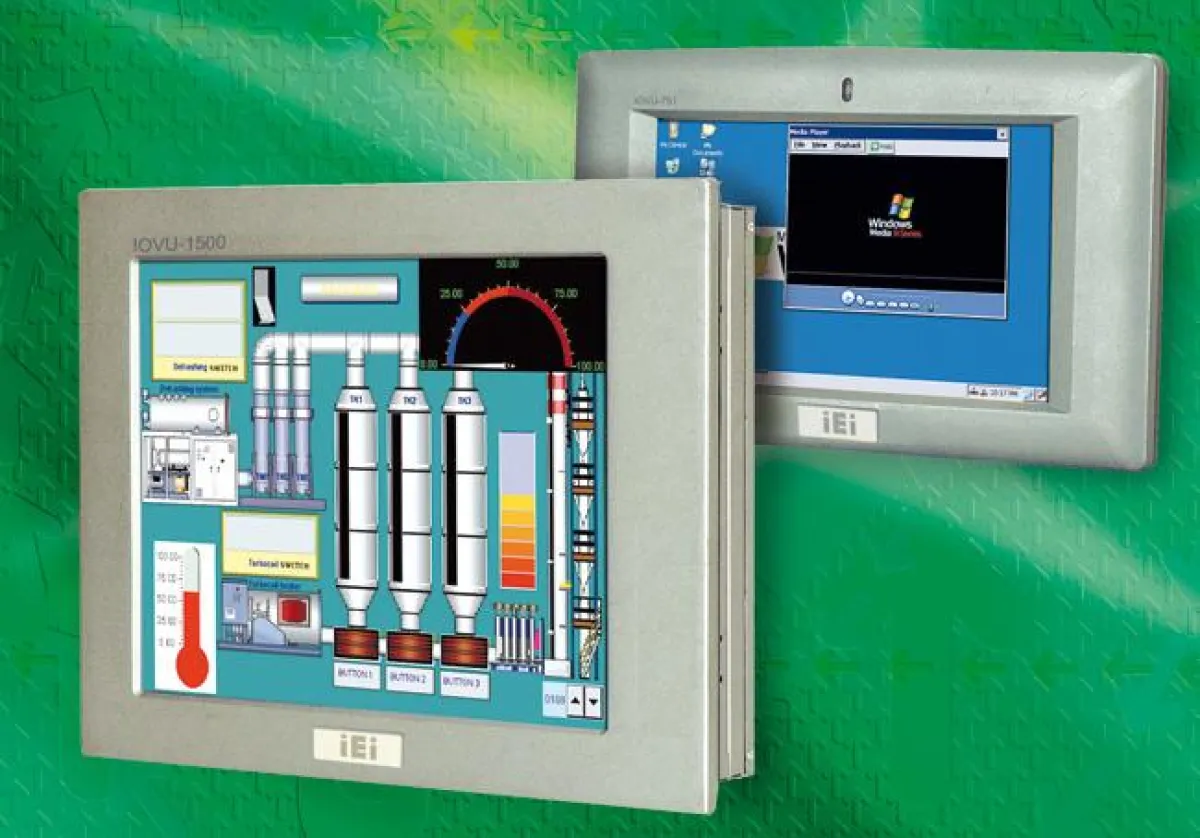

Das Model IOVU-1500-HMI von COMP-MALL ist ein lüfterloses, robustes und leistungsstarkes 15“ LCD Bedienerterminal in Touch-Ausführung. Das HMI-Panel ist mit einem 520 MHz XScale® PXA270 Prozessor und 128 MB SDRAM, 2 MB bootflash sowie 128 MB Compact Flash ausgestattet. Auf der Compact Flash Karte ist bereits Windows CE 5.0 (30 MB) vorinstalliert.

Der IOVU-Designer ist eine einfach zu bedienende HMI Entwicklungssoftware mit der Eingänge und Ausgänge grafisch dargestellt und bearbeitet werden können und die OPC Anschluß an SPS’s und SCADA Software unterstützt. Das Software Entwicklungs-Kit (SDK) erlaubt Entwicklern eigene Applikation mittels Embeded VC++ oder Visual Studio .NET zu entwickeln. Weiterhin beinhaltet das SDK bereits I/O Driver, eine System API und den Modbus OPC Server für Modbus (RTU/ASCII/TCP) Protokolle. Das Systemmanagement des HMI – Systems erfolgt vollständig remote über einen Thin - Client.

Als Bedieneroberfläche dient ein 15“ XGA TFT LCD mit Touch Screen, 1024 x 768 Punkten Auflösung, MPEG 1, 350 cd Helligkeit, 262k Farben und 50000 Std. MTBF.
Dem Anwender stehen als Schnittstellen zur Verfügung : 2 x Ethernet (10/100BaseT), VGA, 2 x USB 2.0, PS/2, 2 x isolierte RS-232/422/485, 1 x RS-232, 8 x je digital E/A und Audio.
Über den PC/104 Steckplatz sind u.a. möglich : 2 x isolierter CAN-Bus, je 4 x isolierte digitale E/A, 2 x Counter/Timer, 2 x 16 bit analoge Eingänge.
Als Optionen sind integrierbar Funk-LAN, Mini SD Kartenleser, Bluetooth und GPRS.
Den programmierbaren Neustart erlaubt ein Watchdog Timer und das System arbeitet im Temperaturbereich von 0 – 50°C. Die Abmessungen betragen 410x309x78 mm, die frontseitige Schutzart entspricht IP65. Die Spannungsversorgung erfolgt über den 9 bis 36 VDC Eingang oder mit optionalem Netztadapter.
An der Wand, im Schaltschrank oder mit der DIN Befestigung auf der Hutschiene findet das IOVU HMI Bedienerterminal leicht seinen Platz.

Neben dem Modell IOVU-1500 liefert COMP-MALL noch weitere HMI Systeme mit unterschiedlichen Displaygrößen. Alle IOVU Geräte können auch als Panel-PCs verwendet werden.


Datum: 27.5.2008
