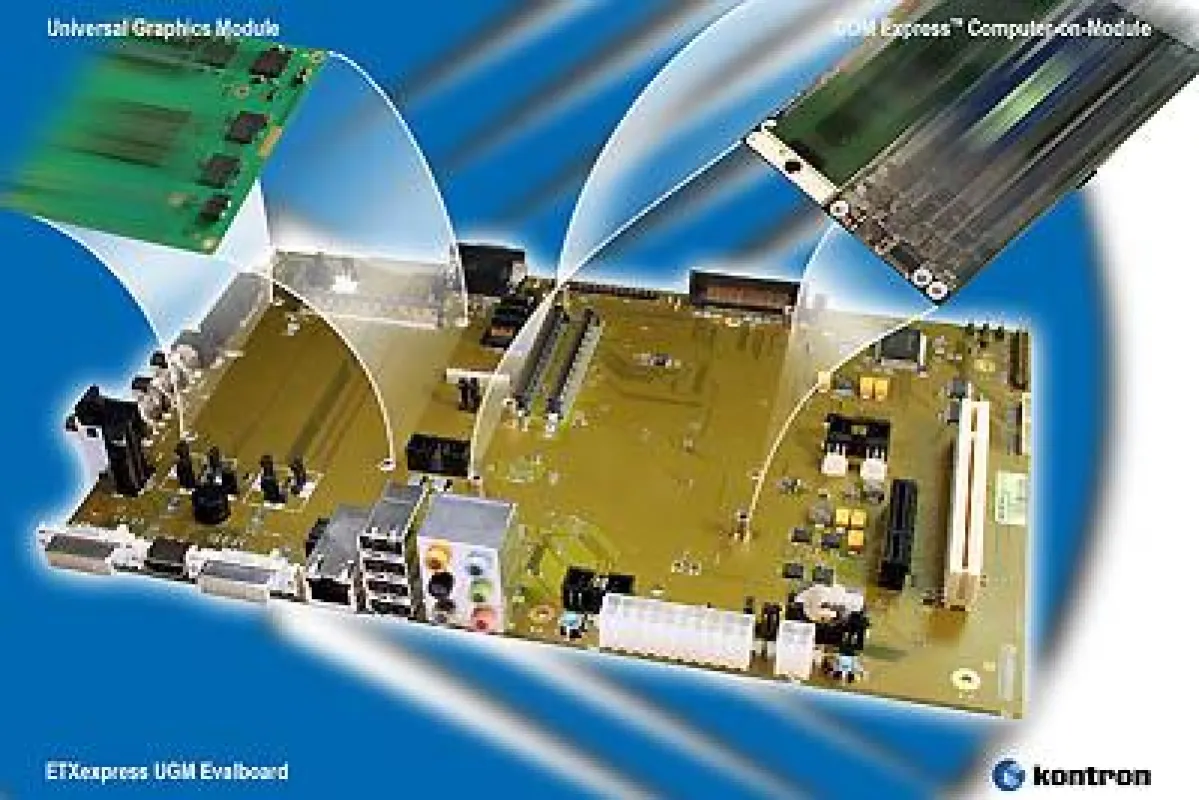

(openPR) Zur Evaluierung der idealen Embedded Systemkonfiguration von CPU und GPU hat Kontron das ETXexpress UGM Evalboard entwickelt. Es wird mit High-end PEG Universal Graphics Modules (UGM) und COM Express™ konformen ETXexpress® Computer-on-Modules bedarfsgerecht bestückt und dient der schnellen Applikationsvalidierung.
Als universell verwendbare Entwicklungsplattform für skalierbare Grafik- und Prozessormodule dient das Kontron ETXexpress UGM Evalboard der schnellen Softwarevalidierung. Es entspricht den Designrichtlinien der COM Express™ Extension und dem UGM-Standard 1.0, was den Applikationstest deutlich beschleunigt und den Faktor Time-to-Market signifikant reduziert. OEM profitieren darüber hinaus von der Langzeitverfügbarkeit, robuster Auslegung, funktionsgeprüftem Design und der hohen Zukunftssicherheit. Zu den Hauptanwendungsbereichen für modulare high-end embedded Grafik zählen medizinische und industrielle Bildverarbeitung, professionelle Spiel- bzw. Entertainment-Systeme, POS/POI-Terminals, kommerzielles Outdoor-Broadcasting (z.B. Videotafeln), Informationssysteme in öffentlichen Anlagen sowie High-end Residential-Gateways.
Das ETXexpress UGM Evalboard ist für alle verfügbaren UGM und COM Express™ Module ausgelegt, und bietet das komplette Featureset beider Spezifikationen: Für das über PEG (PCIe x16) angebundene Universal Graphics Module sind onboard ein HDMI Ausgang, zwei DVI-I (analog + digital) Ausgänge, zwei LVDS Interfaces mit JILI30 plus ein zusätzliches LVDS Interface über Pin-Header sowie Ausgänge für analoges Video (576 i) über S-Video und Komponentenausgang (YPbPr) vorhanden. Für Erstinstallation, Fehlersuche oder Parallel-Betrieb werden auch die Videosignale des COMs über dedizierte VGA- und LVDS-Interfaces ausgegeben.
Darüber hinaus bietet das Kontron ETXexpress UGM Evalboard alle in der COM Express™ Spezifikation COM.0 definierten Schnittstellen wie PCI-Express x1, ExpressCard54 auf der Rückseite (optional), 32 bit PCI, sechsfach USB 2.0 (4 an der Blende und 2 via Pin-Header) sowie Gigabit Ethernet. Speichermedien werden über vier SerialATA Ports, CF-Card Steckplatz sowie eine 44 Pin IDE-Schnittstelle angeschlossen. Das Kontron ETXexpress UGM Evalboard unterstützt den Sleepmode Suspend-to-RAM S3 (cold). Digitaler Sound über optischen SPDIF Ausgang und Pin-Header sowie HD Audio vervollständigen das Featureset.
Da die UGM Karte platzsparend parallel zum Baseboard gesteckt wird beträgt die Bauhöhe weniger als eine HE (ca. 38 mm) inklusive High-end Grafik und Computer-on-Module. Bei einem Footprint von gerade einmal 330 mm x 190 mm ist das ETXexpress UGM Evalboard in Embedded Applikationen einfach und problemlos integrierbar. OEM profitieren auch von dem optional erweiterten Eingangsspannungsbereich des ATX-Stromsteckers (8,5 V bis 18 Volt), der den Einbau in unterschiedlichste Applikationen noch einfacher und bequemer macht.
Das Kontron ETXexpress UGM Evalboard bietet Modul- und Softwareunterstützung für Windows XP, 2000, XPe, CE und Linux.
Für weitere Produktinformationen: http://www.kontron.com/UGM-Evalboard/
