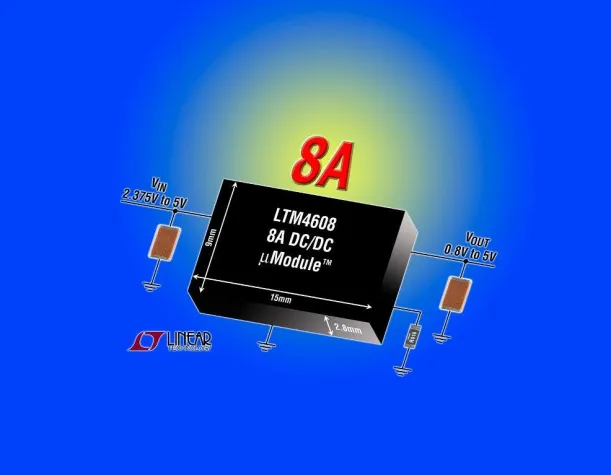

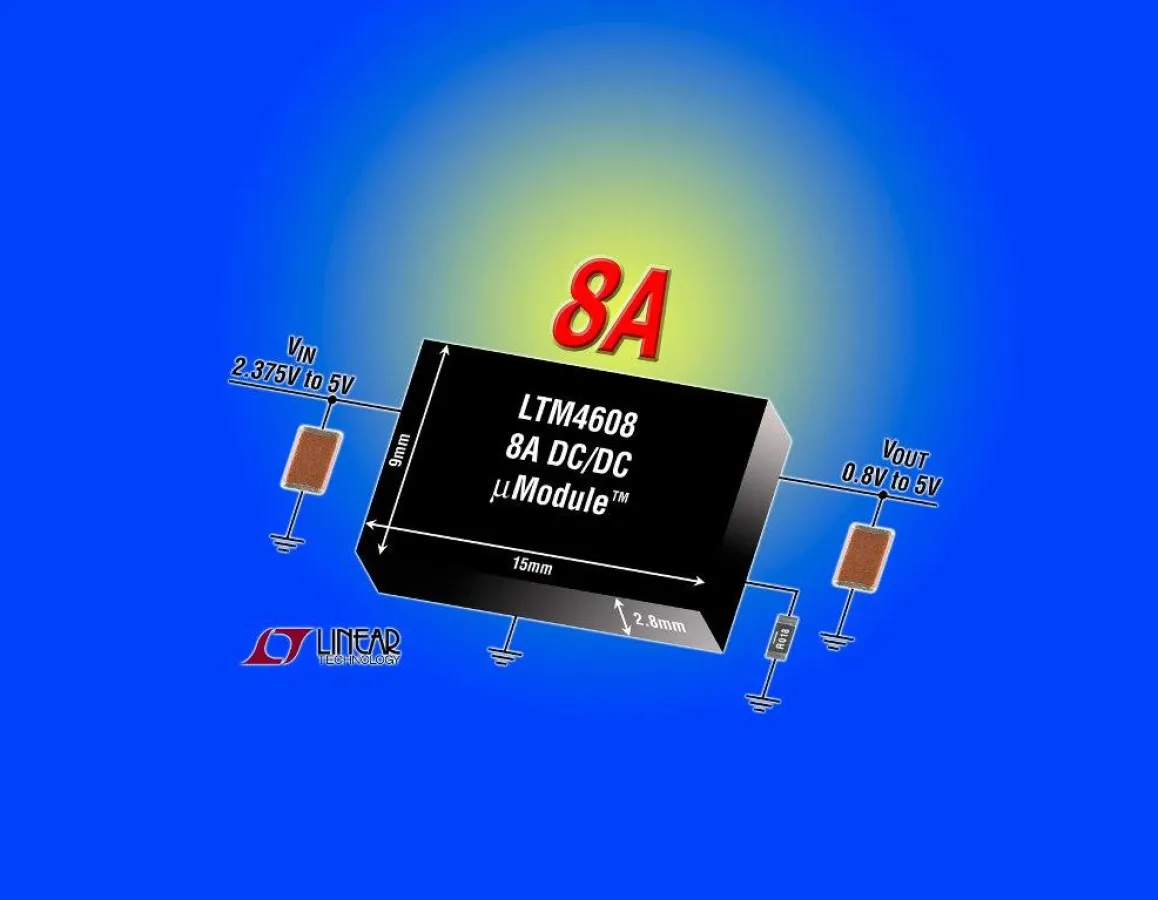

(openPR) Milpitas, California (USA) – 15. Oktober 2007. Linear Technology Corporation präsentiert das LTM4608, ein neues Mitglied der Niederspannungs-Gleichspannungswandlerfamilie uModul. Der neue Chip enthält ein komplettes 8A-DC/DC-uModule-Spannungsreglersystem mit integriertem DC/DC-Controller, Leistungsschaltern, Induktivitätskompensation und Eingangs-/Ausgangs-Bypass-Kondensatoren.
Das Modul LTM4608 akzeptiert eine Eingangsspannung im Bereich von 2,375V bis 5,5V (max. 6V) und liefert eine geregelte Ausgangsspannung zwischen 0,8V und 5V. Die komplette Schaltung ist in einem leichten (1,0g), 9mm x 15mm winzigen LGA-Gehäuse mit einer Höhe von nur 2,8mm untergebracht. Die kompakten Abmessungen, die flache Bauweise und das geringe Gewicht erlauben es, den LTM4608 auf die Rückseite einer Leiterplatte zu montieren und so auf der Vorderseite Platz für FPGAs, ASICs, Speicher- und sonstige ICs zu schaffen.
Diese Produktfamilie bietet kompakte, hochzuverlässige Point-of-Load-Gleichspannungswandlerlösungen für Systeme, die eine Niederspannung, beispielsweise von einer 5V-, 3,3V- oder 2,5V Versorgungsspannungsschiene oder einem Li-Ion-Akku, in eine noch kleinere Ausgangsspannung umsetzen müssen und dabei höchste Anforderungen an Kompaktheit und Leistungsfähigkeit des Wandlers stellen.
Mit seiner geringen Höhe von nur 2,8mm ist das Modul LTM4608 eine ideale Point-of-Load-Gleichspannungswandlerlösung für Systeme, die im Interesse eines effizienteren Kühlluftstroms und einfacherer Wärmeabfuhr von der Leiterplatte eine niedrige Bauhöhe erfordern. Für Designs, die eine höhere Ausgangsleistung erfordern, können mehrere 8A-uModule-Wandler LTM4608 problemlos parallelgeschaltet werden; wobei sich der Laststrom gleichmäßig auf die einzelnen Module verteilt. Auf diese Weise sind Ausgangsleistungen bis zu 60W möglich. Das Modul LTM4608 basiert auf einer Current-Mode-Architektur, die schnelles Einschwingverhalten, zuverlässigen Kurzschlussschutz und hervorragende Betriebsspannungs- und Lastregelung gewährleistet. Das Modul unterstützt Tracking für kontrolliertes Hoch-/Herunterfahren und Ausgangsspannungssequenzierung sowie Ausgangsspannungs-Margining für Tests auf der Systemebene.
Ein "Power good"-Signal zeigt an, ob die Ausgangsspannung geregelt ist. Außerdem bietet das Modul LTM4608 eine interne PLL, über die es zur Reduktion der Störspannung und Störstrahlung mit einem externen Taktsignal synchronisiert werden kann.
Das Modul LTM4608 ist für dem Betriebstemperaturbereich von –40ºC bis 85ºC spezifiziert. Es ist RoHS-konform und sowohl mit bleihaltiger als auch bleifreier Lotpaste kompatibel.
Die wichtigsten Leistungsmerkmale: LTM4608
Kompletter DC/DC-Wandler in einem nur 9mm x 15mm x 2,8mm großen LGA-Gehäuse
Eingangsspannungsbereich: 2,375V bis 5,5V
8A Ausgangsstrom (10A Spitze)
0,6V bis 5V Ausgangsspannung
Ausgangsspannungs-Tracking und -Margining
Integrierte PLL, Parallelschaltung mehrerer Module mit automatischer Lastverteilung möglich
