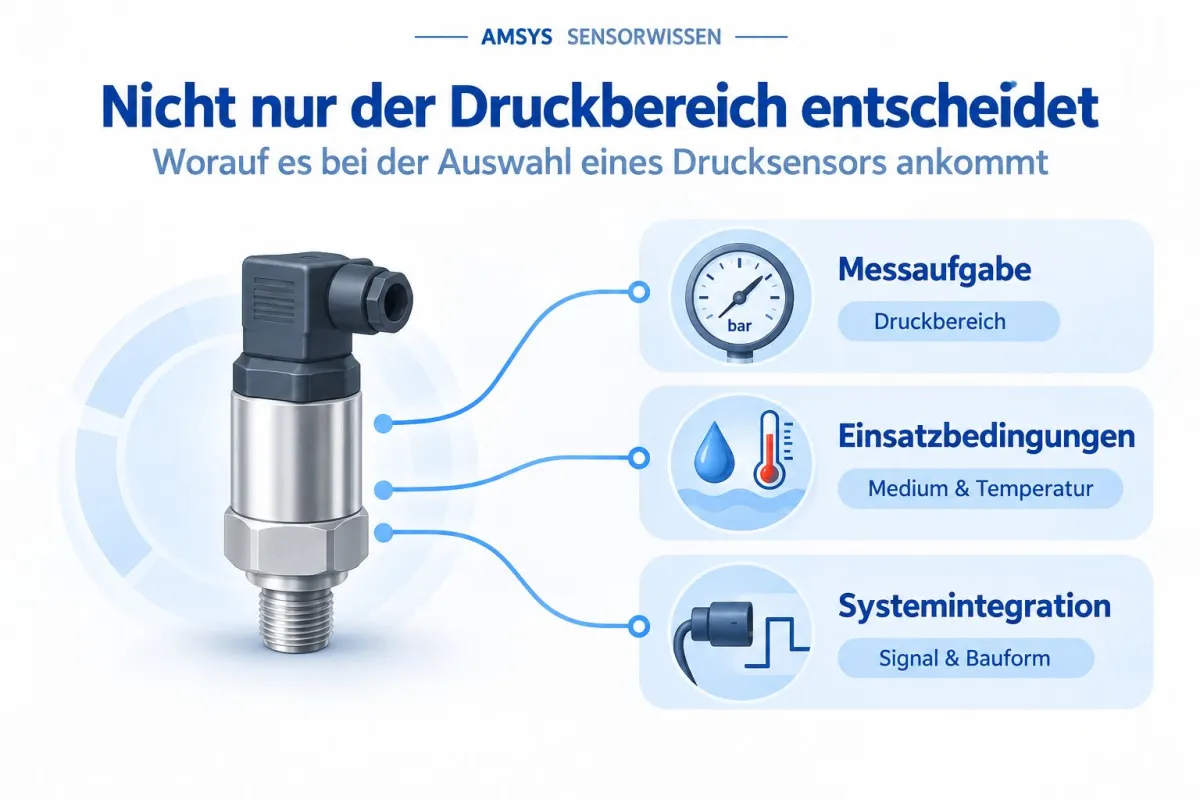

(openPR) Der passende Druckbereich ist bei der Auswahl eines Drucksensors nur der Anfang. Entscheidend ist vielmehr das Zusammenspiel aus Messaufgabe, Einsatzbedingungen und Systemintegration. Wer diese Punkte früh systematisch betrachtet, kann geeignete Sensoren schnell eingrenzen und vermeiden, dass ein auf den ersten Blick passendes Bauteil später an Schnittstelle, Medium oder mechanischem Aufbau scheitert.
Zuerst die Messaufgabe klären
Am Anfang steht die Frage, welche Messaufgabe vorliegt. Ob Absolut-, Relativ- oder Differenzdruck erfasst werden soll, legt zunächst die benötigte Referenz fest. Ist die Druckart geklärt, rücken Messbereich und erforderliche Genauigkeit in den Fokus.
Der Sensor sollte den relevanten Arbeitsbereich sinnvoll abdecken. Ein unnötig großer Messbereich kann dazu führen, dass kleine Druckänderungen schlechter auflösbar sind. Ein zu knapp gewählter Bereich lässt dagegen wenig Reserve für den normalen Betrieb. Kurzzeitige Druckspitzen, Anfahrvorgänge oder Fehlzustände müssen zusätzlich berücksichtigt werden, da sie die erforderliche Überdruckfestigkeit bestimmen können.
Maximale Genauigkeit ist dabei nicht automatisch das wichtigste Kriterium. Entscheidend ist, dass der Sensor im vorgesehenen Mess- und Temperaturbereich zuverlässig arbeitet und die erforderliche Messqualität erreicht. Für die Auswahl lohnt sich deshalb der Blick auf die tatsächlich relevanten Fehleranteile statt nur auf einen einzelnen Genauigkeitswert im Datenblatt.
Einsatzbedingungen und Integration mitdenken
Neben der Messaufgabe bestimmen auch Medium und Umgebung die Auswahl. Liegt trockene Luft am Sensor an, Wasser oder eine andere Flüssigkeit? Welche Temperaturen treten auf? Solche Randbedingungen bestimmen, welche Sensortechnologie, Gehäuse- und Anschlussausführung sowie medienberührten Materialien geeignet sind.
Auch der Integrationsgrad muss zum System passen: Ein OEM-Sensor zur Leiterplattenmontage wird anders eingebunden als ein betriebsbereiter Drucktransmitter oder Druckschalter. Versorgungsspannung, analoger oder digitaler Ausgang, verfügbarer Bauraum und Druckanschluss spielen ebenfalls eine Rolle. Die Sensorauswahl ist letztlich immer eine Systementscheidung: Ein geeigneter Messbereich allein macht noch keinen geeigneten Drucksensor.
Wie unterschiedlich passende Lösungen ausfallen können, zeigen drei Beispiele aus dem AMSYS-Portfolio. Der AMS 5935 ist ein digitaler OEM-Drucksensor für sehr niedrige Drücke. Er ist für die Leiterplattenmontage ausgelegt, liefert kalibrierte Druck- und Temperaturwerte über I²C und erreicht beim Drucksignal eine effektive Auflösung von bis zu 18 Bit.
Die AMS-471x-Serie deckt niedrige bis mittlere Druckbereiche ab. Die kalibrierten Drucktransmitter sitzen in einem robusten IP67-Kunststoffgehäuse mit Schlauchanschlüssen und stehen je nach Variante mit 0–10-V-, 0–5-V- oder 4–20-mA-Ausgang zur Verfügung.
Für mittlere bis hohe Drücke zeigt der P.Core einen weiteren Ansatz. Der kompakte Druckschalter im Edelstahlgehäuse bietet zwei frei programmierbare Schaltausgänge sowie IO-Link und ist mit G1/4-Gewindeanschluss für Druckbereiche bis 600 bar erhältlich.
Die Beispiele zeigen: Nicht der einzelne Kennwert entscheidet über die richtige Sensorwahl. Erst wenn Messaufgabe, Einsatzbedingungen und Integration gemeinsam betrachtet werden, lässt sich eine Lösung auswählen, die technisch und konstruktiv zur Anwendung passt.
AMSYS Sensorwissen
In loser Folge beleuchtet AMSYS technische Grundlagen, Auswahlkriterien und praktische Anwendungen moderner Sensorik. Weiterführende Fachinformationen, Whitepaper und Anwendungsnotizen stehen auf der AMSYS-Website zur Verfügung. amsys.de
