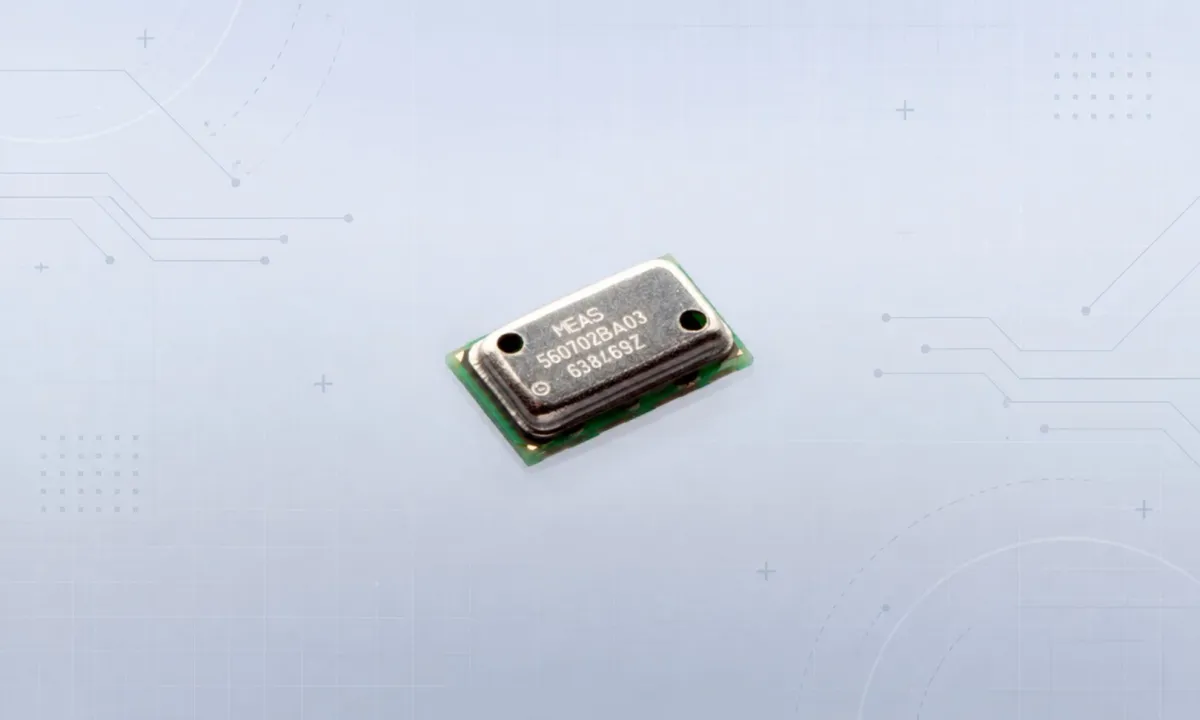

MS5607 - Kompakter 24-Bit-Drucksensor für präzise Höhenmessungen

(openPR) AMSYS bietet mit dem MS5607-02BA03 einen kompakten barometrischen Drucksensor für präzise Höhen- und Luftdruckmessungen an. Typische Anwendungen sind Höhenmesser und Barometer, Variometer, Fahrradcomputer, Datenlogger sowie mobile Geräte und GPS-Systeme.

Im Inneren kombiniert der Sensor ein piezoresistives Sensorelement mit einem 24-Bit-ΔΣ-A/D-Wandler. Der erweiterte Messbereich reicht von 10 bis 2000 mbar, der kompensierte Bereich für barometrische Anwendungen von 300 bis 1100 mbar. Bei 25 °C und 750 mbar beträgt die spezifizierte Druckgenauigkeit ±1,5 mbar. Je nach Oversampling-Rate erreicht die Auflösung bis zu 0,024 mbar; für Höhenmessungen wird eine Auflösung von bis zu 20 cm angegeben.

Auflösung, Geschwindigkeit und Energiebedarf flexibel abstimmen

Über verschiedene Oversampling-Einstellungen lassen sich Messauflösung, Wandlungszeit und Stromaufnahme an die jeweilige Anwendung anpassen. Die Wandlungszeit liegt je nach Einstellung zwischen rund 0,5 und 8,2 ms. Die Versorgungsspannung beträgt 1,8 bis 3,6 V. Bei einer Messung pro Sekunde liegt die Stromaufnahme je nach Oversampling bei 0,9 bis 12,5 μA; im Standby beträgt sie bei 25 °C maximal 0,14 μA.

Für die Kommunikation stehen I²C und SPI zur Verfügung. Zusätzlich zum Druckwert liefert der MS5607-02BA03 einen hochauflösenden Temperaturwert. Jeder Sensor wird werkseitig bei zwei Temperaturen und zwei Druckpunkten kalibriert. Die dabei ermittelten Kalibrierkoeffizienten sind im internen PROM gespeichert und können zur softwareseitigen Kompensation von Druck und Temperatur genutzt werden.

Mit Abmessungen von nur 5,0 × 3,0 × 1,0 mm eignet sich der Sensor besonders für kompakte Baugruppen und mobile Geräte. Der Betriebstemperaturbereich reicht von −40 bis +85 °C, die langfristige Druckstabilität ist mit ±1 mbar pro Jahr angegeben.

AMSYS unterstützt bei Auswahl, technischer Bewertung und Integration in die jeweilige Anwendung. Mehr Informationen zum Sensor → AMSYS MS5607
