(openPR) Handliches autarkes Diagnosegerät

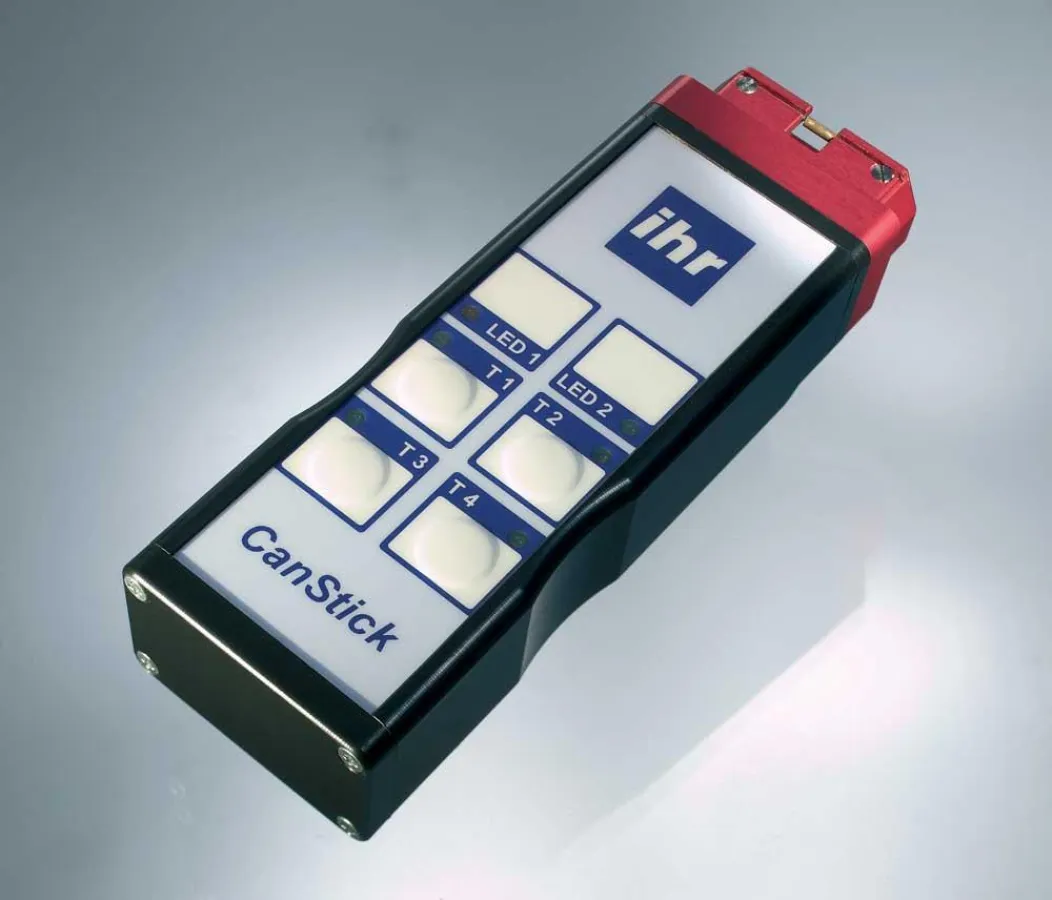

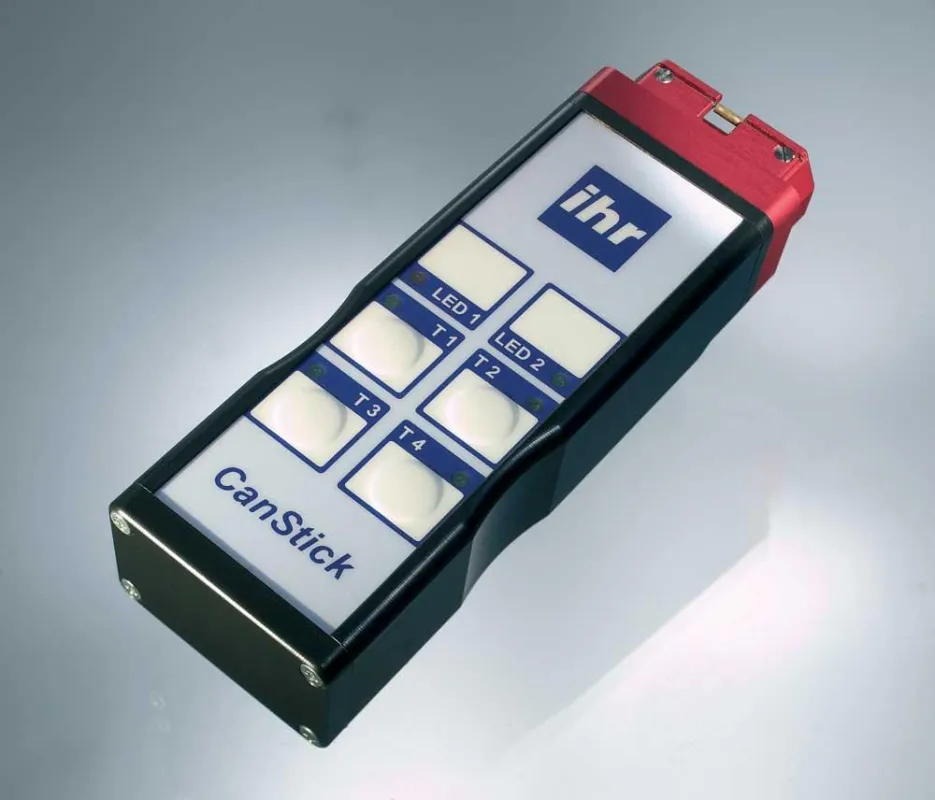

Februar 2007. CANStick heißt ein autarkes CAN-Kommunikationsgerät für die Fahrzeugelektronik, das die ihr GmbH in Bühl (Baden-Württemberg) entwickelt hat. Das handliche und robuste Gerät kommt in der Kfz-Serienfertigung, in der Entwicklung oder bei der Fehlersuche zum Einsatz. Der CANStick wird auf die OBD-2-Schnittstelle aufgesteckt, so dass er CAN-Sequenzen senden und empfangen kann.
Typische Einsatzmöglichkeiten des CANSticks sind das Aufspielen von Firmware, Kalibrierungen, Fehlerdiagnosen und das Auslesen von Speichern. Ein breites Anwendungsfeld sind Funktionstests von Elektronikkomponenten, die über den CAN-Bus gesteuert werden, zum Beispiel Fensterheber, Kurvenlicht, Wischwasserdüsen, Spiegelbeheizung uvm.
Robuste Ausführung für alle Klimazonen
Die vergoldeten Kontakte des OBD-2-Steckers haben eine Lebensdauer von mindestens 2 Millionen Steckzyklen. Der Temperaturbereich von -20 bis + 70°C gewährleistet den mobilen Einsatz in widrigen Klimazonen, zum Beispiel bei Fahrzeugerprobungen.
Der CANStick besteht aus einem Mikrokontroller mit eigenem Betriebssystem und 64KB-Flashspeicher. Er wird mittels RS232-Verbindung von einem PC aus frei programmiert und arbeitet dann autark. Im Lieferumfang sind Programmiertools und vordefinierte Beispielprojekte enthalten.
Der CANStick verfügt über vier frei definierbare Tasten, mit denen CAN-Sequenzen gesendet und empfangen bzw. Steuerbefehle gegeben werden können. Sechs frei definierbare LEDs informieren über die aktuellen Funktionen. Drei Ausführungen sind lieferbar:
• CANStick Basic mit OBD-2-Stecker
• CANStick Pro mit OBD-2-Stecker und OBD-2-Buchse
• CANStick Light ohne OBD-2-Stecker.
Technische Daten
• 4 frei definierbare Tasten
• 6 frei definierbare LED´s
• RS232 – Verbindung zum Host PC (9-polig)
• MOLEX OBD Stecker/Buchse (14-polig)
• OBD Steckerausführung vergoldet (mind. 2 Mio Steckzyklen) oder OBD Stecker
ausführung mit wechselbaren Federkontaktstiften (min 200.000 Steckzyklen)
• Stromaufnahme: typisch 50 mA
• Nennspannung: typisch 13,5 V (9 … 16 V)
• Kurzschluss: Diode
• Verpolungsschutz: Diode
• Temperaturbereich: -20°C bis 70°C
• Maße: ca. 100 x 48 x 30 mm
• Gewicht: ca. 200 g
• Preis zzgl. MwSt.: ab 550,00 Euro
Text- und Foto-Download unter www.ihr.de
Besuchen Sie uns auf der
embedded world 2007, Nürnberg, 13. - 15.2. 2007
Halle 10.0, Stand 10-406
Presseinformation
CANStick vereinfacht die Kommunikation im CAN-Bus
Diese Pressemeldung wurde auf openPR veröffentlicht.
Verantwortlich für diese Pressemeldung:Kontakt
Rüdiger Kewitz
+49(0)7223 9964-22
info@ihr.de
Über das Unternehmen
Die ihr GmbH in Bühl (Baden-Württemberg) entwickelt und produziert elektronische Komponenten und Systeme für die internationale Automobilindustrie. Das 1991 gegründete, unabhängige Unternehmen ist direkter Zulieferer (TIER 1) der Fahrzeughersteller. ihr hat sich auf folgende Bereiche spezialisiert:
